Комбикормовый завод 20 т/час для крупносерийного выпуска кормов в рассыпном и гранулированном виде
Производитель: MillTech
DYMSC20000
100,00
р.
Цена по запросу
*Базовая стоимость указана для самовывоза со склада
*НДС включается в стоимость по условиям поставки
Ключевые преимущества проектного решения:
Подробные сведения о характеристиках, составе, принципе работы и условиях поставки приведены в разделах ниже.
*Базовая стоимость указана для самовывоза со склада
*НДС включается в стоимость по условиям поставки
Ключевые преимущества проектного решения:
- Часовая мощность до 20 тонн позволяет централизовать производство кормов для нескольких крупных объектов.
- Ориентировочный объём одной восьмичасовой смены достигает 160 тонн при устойчивой подаче сырья.
- Шесть технологических секций работают как единый производственный контур с общей логикой блокировок.
- Автоматический весовой набор обеспечивает повторяемость рецептов при серийном выпуске больших партий.
- Макрокомпоненты, малые дозы и жидкие вещества могут подаваться по раздельным специализированным линиям.
- Дробильная зона рассчитывается под наиболее тяжёлое сырьё и наиболее мелкую требуемую фракцию.
- Крупнообъёмное смешивание согласуется с циклом дозаторов, чтобы линия не теряла темп между замесами.
- Грануляционная часть может включать параллельные прессы, кондиционеры, охладители и контрольный просев.
- Пневмотранспорт и механические маршруты получают технологический резерв для непрерывной многосменной работы.
- Развитая аспирация снижает концентрацию пыли и стабилизирует пересыпание продукта между уровнями.
- АСУ ТП хранит рецепты, фиксирует партии, отслеживает аварии и формирует данные для производственного учёта.
- Силосное хозяйство и несколько каналов отгрузки позволяют отделить производство от логистических задержек.
Подробные сведения о характеристиках, составе, принципе работы и условиях поставки приведены в разделах ниже.
DYMSC20000 относится к индустриальным комплексам высокой мощности. Значение 20 000 кг/час используется как расчётный максимум при подготовленном сырье, стабильной рецептуре и корректно подобранной конфигурации. При проектировании контрольной точкой служит самый медленный технологический сценарий: тонкий помол, сложный весовой набор, длительное кондиционирование или гранула с повышенными требованиями к прочности.
Базовые параметры для подготовки технического задания:
- Проектная производительность: до 20 000 кг комбикорма за час.
- Максимальный ориентир за восьмичасовую смену: до 160 тонн готового продукта.
- Возможный выпуск при двухсменной эксплуатации: около 300−330 тонн в сутки.
- Класс оборудования: крупный промышленный комбикормовый завод полного технологического цикла.
- Обозначение модели: MillTech DYMSC20000.
- Функциональное деление: шесть основных секций, связанных транспортом и единой автоматикой.
- Основные процессы: очистка, приёмка, перемещение, дробление, дозирование, смешивание, гранулирование, охлаждение и складирование.
- Сырьевая база: зерно, бобовые, шроты, жмыхи, травяные компоненты, минеральные добавки, премиксы и разрешённые жидкости.
- Виды продукции: рассыпные смеси и гранулированные комбикорма по утверждённым промышленным рецептурам.
- Предварительная очистка: ситовые машины, магнитные сепараторы и дополнительный отбор тяжёлых примесей по анализу сырья.
- Помольная группа: высокопроизводительные молотковые дробилки с резервом по пропускной способности.
- Весовой набор: отдельные системы для крупных компонентов, средних доз и микроингредиентов.
- Смесительный участок: объём и число смесителей определяются размером партии и требуемым количеством циклов.
- Жидкий ввод: станции хранения, подогрева, дозирования и распыления при наличии масел, мелассы или других добавок.
- Грануляция: один либо несколько параллельных прессов с кондиционированием и последующим охлаждением.
- Контроль гранулы: просев, возврат крошки и дробление гранул при выпуске кормов для молодняка.
- Аспирационный контур: аспирационные точки, воздуховоды, пылеулавливающие аппараты и тягодутьевые машины по отдельному аэродинамическому расчёту.
- Автоматизация: центральная система управления с операторским интерфейсом, архивом заданий, защитными алгоритмами и производственными отчётами.
- Установленная электрическая мощность: рассчитывается после утверждения оборудования и коэффициента одновременности.
- Габариты, этажность и масса: зависят от количества силосов, выбранной логистики и строительного решения.
- Стоимость: определяется после разработки технологической схемы, компоновки и перечня ответственности сторон.
Информация, необходимая инженерам до составления спецификации:
- годовой план выпуска, рабочий календарь и предполагаемое число смен;
- перечень рационов, доля каждого рецепта и средняя продолжительность серии;
- физические свойства зерновых, шротов, жмыхов, минеральных веществ и добавок;
- диапазон влажности сырья, уровень примесей, насыпная плотность и склонность к слёживанию;
- целевой гранулометрический состав сырья для каждого вида продукции;
- число постоянных сырьевых позиций и компонентов ручной либо периодической загрузки;
- допуски весового ввода для макроингредиентов, премиксов и микроэлементов;
- параметры смешивания и допустимый коэффициент неоднородности готовой смеси;
- диаметры гранул, требуемая прочность, температура продукта и максимальная доля крошки;
- потребность в паре, воде, сжатом воздухе, маслах и других технологических средах;
- необходимый запас сырья, полуфабриката и готового корма в часах либо сутках;
- каналы отгрузки: мешки, биг-бэги, автокормовозы или комбинированная схема;
- план участка, высотные отметки, фундаментные ограничения и доступные монтажные зоны;
- требования к пылеулавливанию, пожарной защите и взрывобезопасному исполнению;
- необходимость резервирования дробилок, смесителей, прессов, вентиляторов и транспортёров;
- уровень цифровой интеграции с лабораторией, складским учётом и корпоративной ERP;
- предполагаемые границы поставки, монтажные работы, запуск и формат сервисного договора.
Для мощности 20 т/час циклограмму моделируют на продолжительном интервале, а не на одном замесе. Небольшая задержка дозирования, разгрузки смесителя или охлаждения гранул, повторяясь десятки раз, способна сократить сменный выпуск на значительный объём.

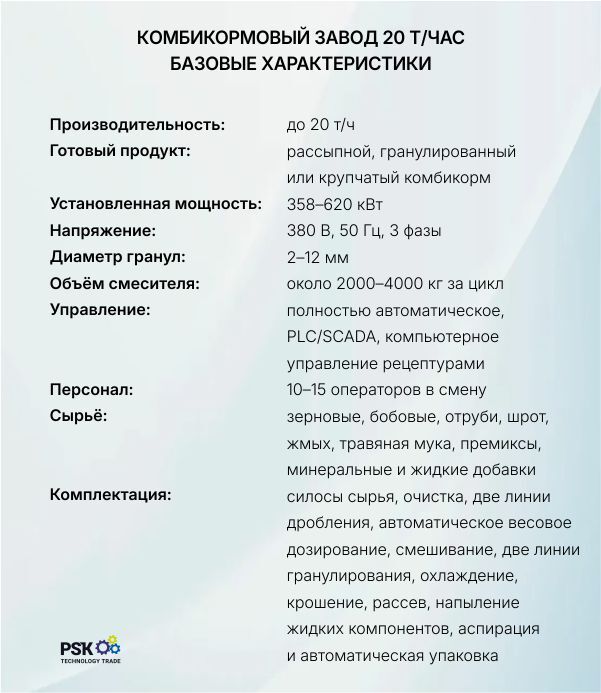

Базовые характеристики:
Производительность: до 20 т/ч
Готовый продукт: рассыпной, гранулированный или крупчатый комбикорм
Установленная мощность: ориентировочно 358−620 кВт
Напряжение: 380 В, 50 Гц, 3 фазы
Диаметр гранул: 2−12 мм
Объём смесителя: около 2000−4000 кг за цикл
Управление: полностью автоматическое, PLC/SCADA, компьютерное управление рецептурами
Персонал: 10−15 операторов в смену
Сырьё: зерновые, бобовые, отруби, шрот, жмых, травяная мука, премиксы, минеральные и жидкие добавки
Комплектация: силосы сырья, очистка, две линии дробления, автоматическое весовое дозирование, смешивание, две линии гранулирования, охлаждение, крошение, рассев, напыление жидких компонентов, аспирация и автоматическая упаковка.
Производственная схема MillTech 20 т/час организуется по принципу непрерывного движения нескольких потоков. Пока одна партия смешивается, следующая уже набирается весовыми системами, предыдущая проходит прессование и охлаждение, а готовый продукт распределяется по силосам. Высокая мощность достигается за счёт параллельности операций и достаточного объёма промежуточных ёмкостей.
Сырьевые позиции хранятся раздельно и подаются по выбранному маршруту. Зерновые компоненты проходят магнитный контроль, очистку и дробление. Шроты, минеральные материалы и другие ингредиенты направляются к соответствующим весовым контурам. Микродобавки и жидкости вводятся отдельными системами, поскольку их доля и требования к точности отличаются от основных компонентов.
После завершения набора партия поступает в смеситель. АСУ ТП проверяет разрешение на выгрузку, выбранный продуктовый путь и готовность следующего участка. Рассыпной комбикорм может сразу направляться в накопительные силосы. При выпуске гранул смесь проходит кондиционирование, прессование, охлаждение, просев и, при необходимости, дробление гранул до требуемого размера.
Что получает предприятие при корректной увязке оборудования:
На линии такой мощности серийность становится важнее частых перенастроек. Производственный план группируют по совместимым рецептам, чтобы сократить переходные остатки, время очистки и количество некондиционного продукта. Очерёдность заданий рассчитывается вместе с доступностью сырья и свободным объёмом продуктовых силосов.
Сырьевые позиции хранятся раздельно и подаются по выбранному маршруту. Зерновые компоненты проходят магнитный контроль, очистку и дробление. Шроты, минеральные материалы и другие ингредиенты направляются к соответствующим весовым контурам. Микродобавки и жидкости вводятся отдельными системами, поскольку их доля и требования к точности отличаются от основных компонентов.
После завершения набора партия поступает в смеситель. АСУ ТП проверяет разрешение на выгрузку, выбранный продуктовый путь и готовность следующего участка. Рассыпной комбикорм может сразу направляться в накопительные силосы. При выпуске гранул смесь проходит кондиционирование, прессование, охлаждение, просев и, при необходимости, дробление гранул до требуемого размера.
Что получает предприятие при корректной увязке оборудования:
- централизованный выпуск кормов для нескольких производственных кластеров;
- расчётную сменную мощность до 160 тонн без необходимости делить поток между разрозненными цехами;
- единый стандарт рецептур и технологических режимов для всего объёма производства;
- стабильную повторяемость больших серий при минимальном числе ручных операций;
- возможность разделить потоки рассыпного и гранулированного продукта;
- точный ввод премиксов, минералов и функциональных добавок;
- контролируемое измельчение зерновой части для птицеводства, свиноводства, крупного и мелкого скота, а также аквакультуры;
- производственный архив с данными о рецепте, массе, времени и маршруте каждой партии;
- снижение простоев за счёт буферных ёмкостей и резервирования наиболее ответственных участков;
- согласованную работу приёмки, силосов, фасовки и насыпной автомобильной отгрузки;
- возможность подключить лабораторные результаты и складские остатки к системе управления;
- основу для последующего увеличения числа рецептов, продуктовых силосов или каналов реализации.
На линии такой мощности серийность становится важнее частых перенастроек. Производственный план группируют по совместимым рецептам, чтобы сократить переходные остатки, время очистки и количество некондиционного продукта. Очерёдность заданий рассчитывается вместе с доступностью сырья и свободным объёмом продуктовых силосов.
Комплекс 20 т/час используют там, где кормопроизводство должно работать как самостоятельный промышленный центр. Главное отличие от менее мощных линий состоит не только в удвоенном часовом выпуске относительно модели 10 т/час. Меняется сама архитектура: возрастает число параллельных потоков, ёмкость хранения, требования к резервированию, скорости лабораторного контроля и надёжности автоматизации.
Основные эксплуатационные преимущества:
Где применение DYMSC20000 экономически обосновано:
Типичные ошибки при подготовке проекта:
Проект 20 т/час начинают с материального баланса и сценариев работы. Инженеры проверяют обычный режим, пиковую загрузку, переход между рецептами, остановку одного из агрегатов и восстановление после аварийного отключения. Такой анализ помогает заранее определить необходимые буферы и резервные пути.
Основные эксплуатационные преимущества:
- производство крупных товарных партий с одинаковыми физическими и питательными показателями;
- снабжение кормом территориально распределённых животноводческих площадок из одного центра;
- снижение удельных постоянных затрат при высокой и устойчивой загрузке предприятия;
- единая библиотека рецептов и общие требования качества вместо нескольких разрозненных линий;
- эффективное использование персонала благодаря централизованному диспетчерскому управлению;
- возможность выпускать стандартные стартовые, ростовые и финишные рационы длинными сериями;
- точная работа с рецептурами, содержащими шроты, жмыхи, премиксы и минеральные компоненты;
- создание нескольких продуктовых направлений для гранул, крошки и рассыпного комбикорма;
- резервирование критичных машин без полной остановки всех технологических участков;
- подключение автоматического пробоотбора и лабораторного контроля к производственным заданиям;
- разделение технологического выпуска и отгрузки за счёт вместительного продуктового хранения;
- интеграция с корпоративным учётом, прослеживаемостью партий и планированием запасов;
- масштабирование за счёт дополнительных силосов, прессов или линий фасовки при наличии резерва площадки.
Где применение DYMSC20000 экономически обосновано:
- централизованные комбикормовые предприятия агропромышленных холдингов;
- крупные птицеводческие объединения, работающие с несколькими возрастными программами;
- интегрированные свиноводческие комплексы с высоким ежедневным потреблением кормов;
- молочно-товарные кластеры, которым требуется стабильная концентратная часть рационов;
- рыбоводные предприятия при соответствующей настройке грануляции и рецептур;
- коммерческие заводы, выпускающие корма для внешних заказчиков и дилерских сетей;
- зерновые и масложировые компании, развивающие глубокую переработку собственного сырья;
- производственные площадки, где требуется объединить приёмку, хранение, переработку и автомобильную логистику.
Типичные ошибки при подготовке проекта:
- рассчитывать завод по номиналу пресс-гранулятора без проверки всей цепочки;
- не учитывать снижение выработки на рецептах с тонким помолом и длительным кондиционированием;
- закладывать недостаточный запас оперативных бункеров между секциями;
- выбирать транспорт без резерва на пиковую насыпную плотность и влажность продукта;
- не разделять макро-, среднее и микро-дозирование по требуемой точности;
- экономить на аспирации при большом количестве пересыпных точек;
- проектировать один продуктовый маршрут без возможности обхода или обслуживания;
- не предусматривать быстрый доступ к матрицам, молоткам, ситам, фильтрам и приводам;
- игнорировать потребность в паре и стабильности его параметров для грануляции;
- не увязывать сменный выпуск с вместимостью силосов и пропускной способностью отгрузки;
- оставлять автоматизацию на завершающий этап после утверждения механической компоновки;
- не формировать регламент запасных частей и профилактики для многосменной эксплуатации.
Проект 20 т/час начинают с материального баланса и сценариев работы. Инженеры проверяют обычный режим, пиковую загрузку, переход между рецептами, остановку одного из агрегатов и восстановление после аварийного отключения. Такой анализ помогает заранее определить необходимые буферы и резервные пути.
Комплектация DYMSC20000 не является неизменным перечнем машин. Она формируется после расчёта материального баланса, производственных циклов и логистики предприятия. Один объект может потребовать двух независимых линий приёмки и нескольких прессов, другому важнее расширенное микро-дозирование, развитое силосное хозяйство или быстрый переход между насыпной и мешковой отгрузкой.
В промышленную конфигурацию могут входить:
Каждый участок должен иметь пропускную способность и рабочий объём, соответствующие общей циклограмме. Увеличение мощности одной машины без проверки соседних операций не повышает результат завода: перегрузка лишь переносится на следующий транспортёр, бункер, пресс, охладитель или канал отгрузки.
В промышленную конфигурацию могут входить:
- автомобильные или железнодорожные узлы приёмки с решётками, аспирацией и оперативными бункерами;
- сырьевые силосы и напольные склады с контролем уровней, температур и маршрутов подачи;
- питатели, шлюзовые затворы и дозирующие устройства для равномерной выгрузки компонентов;
- просеивающие машины для удаления крупных посторонних включений перед переработкой;
- магнитные сепараторы в контрольных точках защиты дробилок, прессов и готового продукта;
- молотковые дробилки промышленного класса, работающие по параллельной или резервной схеме;
- вентиляторы, циклоны и фильтры помольного участка для транспортирования и отделения продукта;
- бункеры дроблёного сырья, обеспечивающие независимость дозирования от мгновенной работы дробилок;
- весовые дозаторы макрокомпонентов с тензометрическим контролем;
- контуры средних доз для компонентов, которые вводятся в ограниченном процентном диапазоне;
- станции микро-дозирования премиксов, ферментов, аминокислот и минеральных веществ;
- ручные станции безопасного ввода мешковых добавок с аспирацией и идентификацией задания;
- накопительные ёмкости и насосные узлы для масел, мелассы и других жидких ингредиентов;
- промышленные смесители с согласованным объёмом партии и быстрым затвором разгрузки;
- предпрессовые бункеры, кондиционеры и системы подачи пара перед гранулированием;
- один или несколько пресс-грануляторов, подобранных по рецептам и требуемой структуре гранулы;
- противоточные охладители с контролем температуры и стабильным удалением нагретого воздуха;
- просеиватели гранул, возвращающие мелкую фракцию в технологический цикл;
- крошители гранул для получения продукции требуемого размера для молодняка;
- нории, цепные конвейеры, шнеки, ленточные транспортёры и самотёчные трубопроводы;
- поворотные распределители и перекидные клапаны для выбора продуктового маршрута;
- силосы готовой продукции с раздельным хранением рецептов и контролем заполнения;
- весовые фасовочные линии для мешков, станции биг-бэг и устройства зашивки либо запайки;
- узлы насыпной загрузки автокормовозов с оперативным учётом отпущенной массы;
- центральная аспирационная система с рукавными фильтрами, вентиляторами и пылевыми бункерами;
- главные и локальные электрошкафы, частотные преобразователи, панели оператора и сервер SCADA;
- система пробоотбора и лабораторное оборудование для входного и выходного контроля;
- металлоконструкции, технологические площадки, лестницы, ограждения и сервисные зоны;
- набор запасных частей, расходных элементов и инструмента для регламентного обслуживания.
Каждый участок должен иметь пропускную способность и рабочий объём, соответствующие общей циклограмме. Увеличение мощности одной машины без проверки соседних операций не повышает результат завода: перегрузка лишь переносится на следующий транспортёр, бункер, пресс, охладитель или канал отгрузки.
Технологический маршрут DYMSC20000 проектируется как синхронизированный поток. Сырьё принимается большими партиями, распределяется по хранилищам, очищается и по производственному заданию поступает на подготовку. Далее система формирует замесы, управляет смешиванием и направляет продукт либо в рассыпные силосы, либо на грануляционный участок.
Основные этапы промышленного цикла:
На каждом переходе устанавливаются датчики уровней, положения механизмов, нагрузки и аварийного состояния. Управление должно исключать подачу продукта в закрытый маршрут, запуск транспортёра без готовности следующего агрегата и смешение несовместимых рецептов. Для крупного комплекса эти блокировки являются частью производственной безопасности.
Согласование всех стадий особенно важно при гранулировании. Производительность прессов зависит от состава смеси, диаметра матрицы, параметров пара и состояния рабочих органов. Поэтому охлаждение, просев и возврат крошки проектируются с запасом относительно реального, а не номинального режима прессования.
Основные этапы промышленного цикла:
- Приёмка сырья — транспорт разгружается в приёмные устройства с контролем маршрута и пылеподавлением.
- Пробоотбор и входной контроль — лаборатория проверяет показатели партии до направления в основное хранение.
- Размещение по силосам — сырьё распределяется по культуре, поставщику, качеству или назначению.
- Предварительное просеивание — удаляются крупные включения, способные нарушить работу транспортных систем.
- Магнитная защита — металлические частицы задерживаются перед дробилками и другими ответственными машинами.
- Подача на измельчение — зерновая часть дозированно направляется к рабочим органам дробильной секции.
- Дробление — продукт доводится до фракции, заданной для конкретной рецептуры и вида животных.
- Накопление помола — подготовленное сырьё размещается в оперативных бункерах перед весовым набором.
- Дозирование макрокомпонентов — основные ингредиенты взвешиваются по команде центральной системы управления.
- Ввод средних доз — вещества с меньшей долей добавляются отдельным контуром.
- Микро-дозирование — премиксы, аминокислоты и другие малые компоненты подаются с повышенной точностью.
- Добавление жидкостей — масла, меласса или иные вещества дозируются по выбранной технологической точке.
- Смешивание — все ингредиенты распределяются в объёме партии в течение заданного цикла.
- Маршрутизация смеси — продукт направляется к рассыпному хранению либо в грануляционную секцию.
- Кондиционирование — смесь обрабатывается паром и подготавливается к формированию гранулы.
- Гранулирование — пресс создаёт гранулы требуемого диаметра и плотности.
- Охлаждение — горячий продукт доводится до температуры, подходящей для последующих операций.
- Просев — отделяется мелкая фракция, которая возвращается на повторную переработку.
- Крошение гранул — при необходимости получают более мелкий размер для стартовых рационов.
- Распределение по продуктовым силосам — готовый корм разделяется по рецепту и статусу качества.
- Финишный контроль — проверяются влажность, однородность, прочность гранулы и другие согласованные показатели.
- Фасовка — продукция фасуется в мешковую тару или мягкие контейнеры при наличии соответствующих линий.
- Насыпная отгрузка — корм загружается в специализированный транспорт с фиксацией массы и партии.
- Учёт и архивирование — система сохраняет данные о расходе компонентов, выпуске и событиях производства.
На каждом переходе устанавливаются датчики уровней, положения механизмов, нагрузки и аварийного состояния. Управление должно исключать подачу продукта в закрытый маршрут, запуск транспортёра без готовности следующего агрегата и смешение несовместимых рецептов. Для крупного комплекса эти блокировки являются частью производственной безопасности.
Согласование всех стадий особенно важно при гранулировании. Производительность прессов зависит от состава смеси, диаметра матрицы, параметров пара и состояния рабочих органов. Поэтому охлаждение, просев и возврат крошки проектируются с запасом относительно реального, а не номинального режима прессования.
