Виброотделитель отрубей горизонтальный DVE

Горизонтальный виброотделитель DVE подбирают по финишному потоку отрубей, который поступает на дополнительное разделение после основных помольных и сортировочных операций. Для стабильной работы важны не только габариты аппарата, но и свойства продукта: влажность, доля прилипшей муки, рыхлость оболочек, наличие комков и равномерность поступления в рабочую зону.
Для модели указывают рабочий диапазон 1−4 т/ч по отрубной фракции и питание 220 В. При размещении в цехе учитывают установочные ориентиры: A — 700 мм, B — 1730 мм, C — 120 мм. По ним заранее оценивают место под аппарат, сервисный доступ и стыковку с линиями отвода продукта.

Что желательно уточнить до расчёта:

• точку подачи: после фильтра, вымольного агрегата, рассева или отдельного отрубного маршрута;
• среднюю и пиковую нагрузку по продукту, поступающему на DVE;
• влажность и липкость фракции, количество слипшихся гранул и склонность к налипанию;
• целевой результат: максимальное извлечение муки или щадящее сохранение структуры отрубей;
• маршрут отвода просеянной муки и направление очищенной оболочечной части;
• наличие аспирации, пневмотранспорта, свободной высоты и сервисного прохода;
• требования к запасным ситам, сменным элементам, монтажу и обучению персонала.

Правильный подбор помогает избежать перегрузки рабочей поверхности. Если поток подаётся слишком плотным слоем, мелкая мука не успевает отделиться и уходит вместе с отрубями. Если же воздействие избыточное, оболочка может разрушаться сильнее, чем требуется технологией, что ухудшает чистоту разделения.

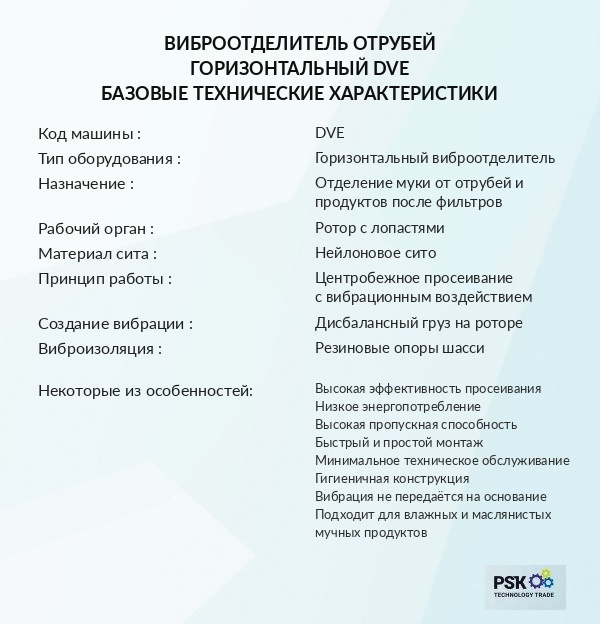

Характеристики:
Код машины: DVE
Тип оборудования: Горизонтальный виброотделитель
Назначение: Отделение муки от отрубей и продуктов после фильтров
Рабочий орган: Ротор с лопастями
Материал сита: Нейлоновое сито
Принцип работы: Центробежное просеивание с вибрационным воздействием
Создание вибрации: Дисбалансный груз на роторе
Виброизоляция: Резиновые опоры шасси
Некоторые из особенностей:

• Высокая эффективность просеивания
• Низкое энергопотребление
• Высокая пропускная способность
• Быстрый и простой монтаж
• Минимальное техническое обслуживание
• Гигиеничная конструкция
• Вибрация не передаётся на основание
• Подходит для влажных и маслянистых мучных продуктов

Горизонтальная компоновка DVE рассчитана на продольное прохождение продукта через ситовую зону. Отрубная смесь движется по рабочей поверхности более ровным слоем, а колебания корпуса помогают выделить мелкую фракцию без резкого перераспределения материала. Такой формат особенно полезен на финишных участках, где поток бывает неоднородным и содержит влажные слипшиеся частицы.

В конструкции значение имеют не только ситовая поверхность и вибрационный узел. Для устойчивой работы учитывают жёсткость корпуса, виброразвязку опор, герметичность присоединений, свободный выход фракций, удобство очистки, доступ к обслуживаемым зонам и согласование с оборудованием, которое стоит до и после DVE.

Конструктивные особенности горизонтального DVE:

• горизонтальная рабочая зона для равномерного распределения отрубной смеси по длине сита;
• вибрационный режим, который ускоряет прохождение тонкой муки через просеивающую поверхность;
• компактные присоединительные размеры для размещения в существующей секции помола;
• выход диаметром 120 мм для направления выделенной мелкой фракции в согласованный маршрут;
• корпус, рассчитанный на работу с запылённой мучной средой, частицами оболочки и переменной влажностью продукта;
• опоры с виброразвязкой, уменьшающие передачу колебаний на основание и соседние узлы;
• сервисный доступ к ситовой зоне, креплениям, выгрузкам и узлам регулярного контроля;
• возможность применения при реконструкции действующей мельницы или при проектировании новой линии;
• адаптация под требования предприятия к чистоте отрубей, возврату муки и удобству обслуживания;
• совместимость с технологическими маршрутами секции помола, аспирации и пневмотранспорта.

Эксплуатация горизонтального DVE строится вокруг стабильной подачи. Перед запуском проверяют, свободно ли проходит продукт, не повреждено ли сито, не забит ли патрубок, правильно ли зафиксированы опоры и нет ли посторонних включений. В процессе смены отслеживают стабильность слоя, уровень вибрации, шум, отсутствие налипания и качество фракций на выходе.

Зачем нужна горизонтальная схема
Горизонтальное исполнение позволяет распределять продукт по рабочей длине без локальных перегрузок. Это снижает риск забивания сита, делает отделение муки более предсказуемым и помогает сохранить структуру отрубей. Для мельниц с нестабильными потоками после вымола такая схема часто удобнее, чем оборудование, где продукт сразу концентрируется в ограниченной зоне.

Для сохранения стабильного результата нельзя использовать аппарат как замену предварительной классификации. DVE должен получать подготовленный поток без крупных посторонних включений, а его режим нужно согласовывать с влажностью, толщиной слоя и состоянием сита. Регламент включает очистку, осмотр креплений, проверку виброопор, контроль присоединений и оценку чистоты фракций после разделения.

Горизонтальный DVE усиливает финишную часть секции помола: он помогает извлекать остаточную муку из отрубей, снижает унос полезной фракции и делает отрубной поток более стабильным. Для технолога это означает более управляемый баланс между готовой мукой, возвратами и оболочечными продуктами.

Ключевые преимущества:

• дополнительное отделение муки на завершающем участке помола;
• мягкая работа с отрубями благодаря продольному прохождению продукта по ситу;
• производительность от 1 до 4 т/ч на финишных оболочечных маршрутов;
• подключение к сети 220 В без сложной силовой подготовки;
• компактная установка с базовыми размерами A 700 мм и B 1730 мм;
• патрубок диаметром 120 мм для организованного отвода выделенной фракции;
• снижение риска локальных перегрузок по сравнению с неравномерной подачей в ограниченную рабочую зону;
• возможность работы после вымольной машины, фильтра или рассева;
• удобство включения в новые проекты и модернизируемые мукомольные линии;
• простая ежедневная проверка состояния сита, опор, креплений и выходных маршрутов.

На действующей мельнице горизонтальный DVE особенно полезен, если отруби содержат остаточную муку и при этом важно не ухудшить их структуру. Оборудование помогает доработать финишный поток без дополнительной нагрузки на вальцовые станки и без перестройки всей помольной схемы.

Экономический эффект формируется за счёт снижения технологических потерь, более полного использования эндосперма и уменьшения колебаний качества на выходе. Однако результат зависит от точки установки: аппарат должен получать поток, который уже прошёл основные стадии сортировки и нуждается именно в финишном отделении.

Горизонтальное исполнение также удобно для проектов с ограниченной высотой помещения. При правильной монтажной привязке оборудование можно разместить в технологическом ряду, сохранив доступ для обслуживания и не меняя принципиально маршруты транспортировки продукта.

Работа горизонтального виброотделителя основана на последовательном прохождении отрубной смеси по ситовой поверхности. Продукт поступает во входную часть, распределяется по рабочей зоне, подвергается колебательному воздействию и разделяется на мелкую мучную фракцию и более крупные оболочечные частицы.

Последовательность процесса:

1. Подача. Отрубной поток после вымольной машины, фильтра или рассева поступает во входную зону оборудования.
2. Распределение. Материал раскладывается по рабочей поверхности, чтобы исключить избыточную толщину слоя.
3. Вибрационное воздействие. Колебания корпуса помогают разрыхлить смесь и улучшить контакт продукта с ситом.
4. Просеивание. Тонкая мучная фракция проходит через отверстия сита, а оболочечные частицы остаются сверху.
5. Отвод муки. Выделенный продукт направляется через присоединительный патрубок в пневмотранспорт, аспирационный маршрут или отдельный сбор.
6. Отвод оболочек. Доработанные отруби выходят из рабочей зоны и передаётся на следующий участок линии.
7. Контроль. Оператор оценивает равномерность подачи, состояние сита и фактическую чистоту полученных фракций.

Результат зависит от согласованности трёх факторов: свойств продукта, выбранной ситовой поверхности и интенсивности вибрации. При стабильной подаче аппарат работает как финишный разделитель, который помогает вернуть мелкую муку в технологический маршрут и не разрушает отруби сверх необходимого.

Если меняется влажность зерна, настройка вымольной машины или нагрузка на рассев, эффективность DVE также нужно проверять. Это особенно важно на мельницах, где разные партии сырья имеют разную стекловидность, влажность и способность оболочки удерживать мучные частицы.

1. Какую задачу решает горизонтальный виброотделитель DVE?
Он выполняет финишное разделение отрубной фракции, в которой после основных операций остаются частицы муки. Оборудование помогает вернуть мелкую фракцию в технологическую схему и улучшить стабильность оболочечного потока.

2. Чем горизонтальный вариант отличается от обычного виброотделителя?
Главное отличие — движение продукта вдоль рабочей поверхности. За счёт этого смесь распределяется более ровно, а сито меньше подвержено локальным перегрузкам при нестабильной подаче. Такой режим подходит для мягкой доработки финишных потоков.

3. Где устанавливают DVE в мельничной линии?
Чаще всего его размещают после вымольных машин, фильтров, рассевов или других узлов, где уже сформирован отрубной поток с остаточной мукой. Конкретное место установки определяется по диаграмме помола и маршрутам транспортировки.

4. С какой производительностью работает оборудование?
Ориентировочная производительность DVE — от 1 до 4 т/ч. Реальный режим зависит от состава продукта, влажности, стабильности подачи, чистоты сита и требований к глубине отделения муки.

5. Какие размеры учитывать при проектировании?
Для предварительной компоновки используют размеры A — 700 мм, B — 1730 мм и присоединительный патрубок ØC — 120 мм. Кроме того, нужно оставить доступ к обслуживанию, очистке и безопасному осмотру оборудования.

6. Какой продукт можно подавать на горизонтальный DVE?
На вход подают отруби или близкую к ним фракцию после помола и сортировки. Продукт не должен содержать крупные посторонние включения, способные повредить сито, затруднить проход или нарушить вибрационный режим.

7. За счёт чего отделяется мука?
Мелкая часть продукта просеивается через рабочую поверхность под действием вибрации и движения продукта вдоль рабочей зоны. Отруби остаются на сите и выводятся отдельным маршрутом, а просеянная мука направляется в согласованный канал отвода.

8. Почему нельзя перегружать рабочую поверхность?
При слишком толстой подаче часть муки не успевает просеяться и уходит вместе с оболочками. Одновременно возрастает риск налипания, забивания патрубков и нестабильной работы, поэтому нагрузку подбирают с запасом под пиковые режимы.

9. Что контролируют при эксплуатации?
Регулярно проверяют состояние сита, чистоту внутренних поверхностей, крепления, виброопоры, патрубки, равномерность подачи, отсутствие постороннего шума и качество фракций на выходе.

10. От чего зависит стоимость горизонтального DVE?
Стоимость определяется набором поставки, особенностями размещения, требованиями к подключению, наличием аспирации или пневмотранспорта, комплектом запасных сит, доставкой, монтажом и пусконаладкой. Для точного расчёта нужна информация о финишном отрубном потоке и месте установки.
