Вальцовый станок FUTURE DVS100 / DVS125

FUTURE DVS100/DVS125 рассматривается как рабочий модуль помольного отделения, поэтому его параметры оценивают вместе с общей технологической схемой мельницы. Для подбора важны не только название модели, но и полезная длина валковой зоны, диаметр валов, давление пневмосистемы, расположение присоединений и доступность узлов для обслуживания.

Станок построен на четырёх рабочих валах. Такая схема помогает распределять механическое воздействие между парами валов, выдерживать стабильный зазор и получать более прогнозируемый результат при переработке подготовленного зерна, крупок и возвратных фракций после рассева.

DVS100 используют там, где нужно сохранить компактную компоновку и рационально встроить станок в существующее помещение. DVS125 выбирают для линий с более широкой рабочей зоной, когда требуется увеличить пропускную способность помольного перехода без изменения логики технологического процесса.

Перед включением FUTURE DVS в проект необходимо проверить высоту и ширину монтажной зоны, направление движения продукта, расположение приёмных и выпускных патрубков, доступ к передней панели, возможность подключения пневматики и место для обслуживания валковой группы. Для модернизации действующей мельницы дополнительно сравнивают существующие присоединительные размеры с новой компоновкой.

Модификации и подбор исполнения
Серия FUTURE включает две основные модификации — DVS100 и DVS125. Разница между ними связана прежде всего с рабочей длиной валов и монтажными габаритами. DVS100 подходит для компактных и средних линий, где важна рациональная компоновка оборудования. DVS125 выбирают при более высоком продуктопотоке, если нужен более широкий рабочий участок и дополнительный резерв по потоку.

По техническому заданию можно подобрать диаметр валов 250 или 300 мм, согласовать насечку по диаграмме мельницы, предусмотреть нужный уровень управления и связать станок с существующими системами пневмотранспорта, аспирации и автоматизации.

Правильно выбранная модификация снижает риск перегрузки помольного перехода, упрощает монтаж и помогает сохранить устойчивый режим работы в связке с рассевами, пневмотранспортом, аспирацией и возвратными потоками.

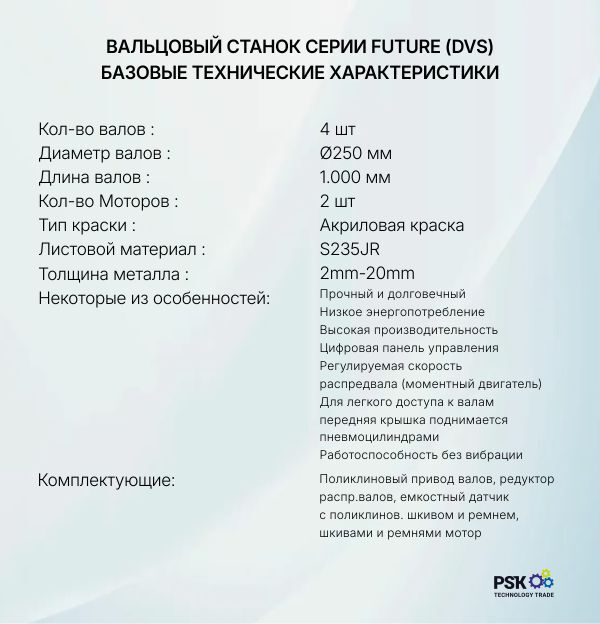

Характеристики:
Кол-во валов: 4 шт
Диаметр валов: Ø250 мм
Длина валов: 1.000 мм
Кол-во моторов: 2 шт
Тип краски: Акриловая краска
Листовой материал: S235JR
Толщина металла: 2mm-20mm
Некоторые из особенностей:

• Прочный и долговечный
• Низкое энергопотребление
• Высокая производительность
• Цифровая панель управления
• Регулируемая скорость
• распредвала (моментный двигатель)
• Для легкого доступа к валам
• передняя крышка поднимается
• пневмоцилиндрами
• Работоспособность без вибрации

Комплектующие:
Поликлиновый привод валов, редуктор распр. валов, емкостный датчик с поликлинов. шкивом и ремнем, шкивами и ремнями мотор.

Мукомольные вальцовые станки FUTURE DVS100/DVS125 разработаны для условий, где вальцовый станок должен работать в непрерывной технологической цепочке и сохранять точность настройки при длительной нагрузке. В конструкции сделан акцент на жёсткость корпуса, устойчивое положение валов, контролируемую подачу продукта и быстрый доступ к рабочей зоне.

Конструктивные решения и элементы управления:

• цифровой блок оператора помогает отслеживать рабочие режимы и регулировать скорость питающего распределителя;
• моментный привод прямого действия поддерживает равномерную работу распределительного узла и уменьшает количество промежуточных элементов;
• стальной корпус рассчитан на промышленную эксплуатацию и сохраняет жёсткость при постоянной нагрузке;
• точно обработанное основание помогает удерживать геометрию установки и правильное взаимное положение валов;
• демпфирующие прокладки в опорных зонах уменьшают передачу вибраций и повышают стабильность помола;
• рабочие валы подготавливаются под конкретную диаграмму: тип насечки и поверхность согласуются с задачей перехода;
• воздушные клапаны отвечают за перевод валов из рабочего положения в разомкнутое и обратно;
• передние регулировочные рычаги вместе с зубчатым механизмом позволяют точно выставлять зазор;
• индикатор токовой нагрузки показывает реакцию привода на изменение подачи и помогает контролировать перегрузки;
• смотровое окно во входной части даёт оператору возможность визуально оценивать поток продукта перед валами;
• передняя панель поднимается пневмоцилиндрами, поэтому доступ к валковой зоне не требует длительной разборки;
• встроенные щётки очищают поверхность валов и уменьшают налипание продукта в процессе работы.

Такое исполнение удобно для предприятий, где станок используется на нескольких типах помольных операций: от вскрытия зерна до доработки крупок и промежуточных фракций. Оператор может корректировать подачу и зазор, а конструкция сохраняет требуемую стабильность даже при смене партии сырья или изменении нагрузки на переходе.

Отдельное значение имеет сервисный доступ. Подъёмная передняя панель, смотровая зона и понятная схема регулировки сокращают время осмотра, очистки и регламентного обслуживания. Это особенно важно для мельниц, где остановка одного узла влияет на работу рассева, аспирации и транспортной системы.
Станок можно интегрировать в линии с ручным, полуавтоматическим или автоматизированным управлением. Цифровая индикация, контроль токовой нагрузки, регулируемый распределительный механизм и пневматическое управление валами помогают удерживать одинаковые режимы между сменами и снижать зависимость качества помола от ручных операций.

В комплектации могут применяться подшипниковые узлы NACHI, FAG или NSK, ременные передачи Beltplus и Megadyne, а также пневматические компоненты FESTO. Использование таких элементов повышает ресурс нагруженных узлов, уменьшает риск внеплановых остановок и поддерживает стабильную работу станка в промышленной мукомольной линии.

Где применяется станок:

• мукомольных заводах промышленного и полуиндустриального класса;
• зерноперерабатывающих предприятиях с собственным помолом;
• линиях по производству пшеничной, ржаной и специализированной муки;
• макаронных, хлебопекарных и кондитерских производствах;
• элеваторах, где предусмотрена переработка зерна в готовый продукт;
• производствах сухих смесей, полуфабрикатов и пищевых ингредиентов;
• проектах реконструкции действующих мельниц, где требуется заменить или усилить помольную секцию.

Финальное коммерческое предложение формируется после уточнения технологической задачи: культуры, типа помольного перехода, требуемой крупности, существующей компоновки, производительности линии и условий монтажа. Такой подход помогает подобрать не универсальную позицию из каталога, а рабочий узел под конкретную мельницу.

FUTURE DVS100/DVS125 выбирают для линий, где важны стабильная нагрузка, точность настройки и возможность работать с разными технологическими переходами без полной перестройки секции помола. Станок сочетает прочную раму, пневматическое управление, удобный доступ к рабочим узлам и совместимость с промышленной автоматизацией.

Основные сильные стороны:

• четырёхвалковая схема для более равномерного распределения нагрузки;
• два варианта рабочей длины — 1000 и 1250 мм;
• возможность выбрать диаметр валов 250 или 300 мм под задачу линии;
• точная регулировка зазора для разных видов помольных операций;
• пневматическое разведение валов при остановке подачи;
• уменьшение вибраций за счёт жёсткой стальной конструкции и демпфирующих элементов;
• контроль нагрузки по амперметру на панели управления;
• визуальный контроль потока через прозрачную входную панель;
• быстрый доступ к валам через переднюю пневмокрышку;
• снижение налипания продукта благодаря встроенным щёткам;
• возможность адаптировать нарезку валов под диаграмму конкретной мельницы;
• применение в проектах строительства, расширения и модернизации мукомольных предприятий.

Для промышленной мельницы важна не только паспортная производительность отдельного станка, но и стабильность всей цепочки: подача, помол, рассев, возвраты, аспирация и транспортировка. FUTURE помогает удерживать рабочий режим за счёт предсказуемой подачи, точной механической настройки и возможности быстро обслуживать ключевые узлы.

Комплектующие и ресурс
В конструкции могут применяться комплектующие промышленного класса: подшипниковые узлы NACHI, FAG и NSK, клиновые ремни Beltplus, поликлиновые ремни Megadyne, элементы пневмосистем FESTO. Такой подбор снижает риск преждевременного износа и помогает использовать станок в длительном сменном режиме при правильной настройке и регулярном обслуживании.

Работа станка FUTURE строится на согласовании подачи продукта, положения валов и пневматического управления. Зерно или промежуточная фракция поступает во входную часть корпуса, где поток распределяется перед рабочей зоной. Датчик контролирует наличие продукта и передаёт сигнал системе управления. Когда подача стабильна, пневматический клапан активирует цилиндр, валы переходят в рабочее положение, а распределительный вал обеспечивает равномерную подачу на измельчение.

Заслонка над питательным валом позволяет дозировать поток так, чтобы продукт не поступал рывками и не перегружал одну сторону рабочей поверхности. После прохождения через валы материал направляется дальше по технологическому маршруту: на рассев, возвратную обработку, пневмотранспорт или следующий помольный переход.

Если подача прекращается, пневмосистема разводит рабочие валы размыкаются, а распределитель прекращает вращение. Это защищает оборудование от холостого трения, уменьшает износ рабочих поверхностей и снижает риск перегрева. Встроенные щётки очищают нижнюю часть валов, поэтому продукт меньше налипает на рабочие поверхности, а качество помола остаётся более предсказуемым при длительной нагрузке.

Основные этапы работы:

1. Продукт поступает во входную зону станка после очистки или предыдущего помольного перехода.
2. Поток выравнивается перед распределительным валом.
3. Датчик фиксирует наличие продукта и запускает рабочий цикл.
4. Пневматика сводит валы в рабочее положение.
5. Заслонка регулирует интенсивность подачи.
6. Продукт проходит через рабочие валы и измельчается до заданного состояния.
7. Щётки очищают поверхность валов от налипающих частиц.
8. При остановке подачи валы автоматически разводятся, а распределительный механизм прекращает работу.

1. Зачем этот узел ставят в мельничную схему?
Вальцовый станок работает как один из основных узлов помольной секции. Он выполняет контролируемое измельчение зерна или промежуточных фракций и передаёт продукт дальше — на рассев, возврат, следующий переход или транспортировку. В технологической схеме он связан с очисткой, дозированием, аспирацией и системами управления, поэтому влияет не только на крупность помола, но и на устойчивость всей линии.

2. В чём разница между DVS100 и DVS125?
DVS100 имеет рабочую длину валов 1000 мм и применяется там, где важны компактность, рациональная компоновка и умеренный продуктопоток. DVS125 оснащается валами длиной 1250 мм и выбирается для линий с более высокой нагрузкой. Обе модификации могут комплектоваться валами диаметром 250 или 300 мм.

3. На каких переходах его используют?
Серия FUTURE может использоваться на дранных переходах, где зерно вскрывается, на размольных системах для доработки крупок и на переходах обработки возвратных фракций после рассева. Конкретное место в линии определяется диаграммой мельницы, характеристиками сырья и требуемым качеством готовой муки.

4. Какие факторы задают реальную производительность?
На производительность влияет не только модель станка, но и качество зерна, влажность, стекловидность, состояние валов, стабильность подачи, выбранный зазор, тип помольного перехода и эффективность последующего рассева. При равномерном потоке и правильной настройке оборудование работает без перегрузки и сохраняет стабильный результат.

5. Почему нельзя подавать неочищенное зерно?
Минеральные, металлические и крупные сорные примеси ускоряют износ валов, могут повредить рабочие поверхности и вызвать аварийную остановку. Поэтому перед подачей в помольную часть зерно должно пройти сепарацию, камнеотбор, магнитную защиту и другие этапы подготовки, предусмотренные схемой предприятия.

6. Как пневматика защищает рабочие узлы?
Пневматика помогает своевременно сводить и разводить валы. Когда подача продукта прекращается, валы размыкаются, что снижает холостое трение и уменьшает износ. При запуске подача снова активирует рабочий цикл, поэтому станок не работает в неблагоприятном режиме без продукта между валами.

7. От чего зависит стабильность фракции?
Качество зависит от стабильности подачи, правильного зазора, состояния насечки, влажности зерна, равномерности кондиционирования, отсутствия примесей и согласованной работы рассева. Если один из этапов нарушен, фракционный состав становится менее стабильным, а нагрузка на станок возрастает.

8. Подходит ли FUTURE для реконструкции мельницы?
Да, но перед поставкой необходимо оценить монтажное место, высоту и ширину сервисных зон, подключение пневматики и электрики, трассы пневмотранспорта, расположение аспирации и связку с рассевом. После такой проверки подбирают модификацию DVS100 либо DVS125 и согласуют исполнение валов.

9. Какие режимные ограничения важны?
Нельзя компенсировать нестабильное сырьё чрезмерным уменьшением зазора или постоянным превышением подачи. Это приводит к росту пылевидной фракции, перегреву продукта и ускоренному износу валов. Также важно регулярно контролировать состояние рабочих поверхностей, щёток, подшипников и приводных элементов.

10. Как рассчитывается стоимость оборудования?
Стоимость формируется по выбранной модификации, диаметру валов, варианту исполнения, уровню управления, требованиям к насечке, условиям интеграции и составу поставки. На цену также влияет, нужен ли только станок или комплексная поставка с шефмонтажом, пусковой настройкой, инструктажем и последующим сервисом.
