Автоматический дозатор зерна для мельницы

Конфигурацию формируют по количеству силосов и требуемому алгоритму работы. Для одной ёмкости достаточно контролируемого расхода и учёта тоннажа, тогда как многокомпонентная помольная партия требует синхронного регулирования нескольких выпусков, контроля наличия каждого продукта и общего задания по производительности.

Таблица отражает принципы подбора, а не фиксированный модельный ряд. Рабочий диапазон подтверждают после анализа продукта и самотёчной схемы. Слишком широкий диапазон регулирования без правильного выбора исполнительного механизма может ухудшить стабильность потока, особенно при малой доле отдельного компонента.

При проектировании проверяют размеры выпусков силосов, высоту установки, место для обслуживания датчиков и приводов, направление самотёков, возможность калибровки, подключение шкафа управления, резервирование сигналов и связь с транспортным оборудованием. Дозатор должен быть доступен для очистки без разборки соседних узлов.

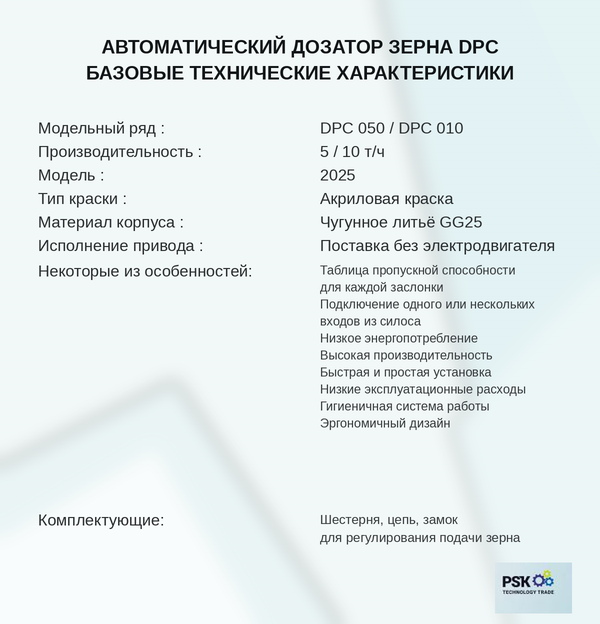

Характеристики:
Модельный ряд: DPC 050 / DPC 010
Производительность: 5 т/ч / 10 т/ч
Модель: 2025
Тип краски: акриловая краска
Материал корпуса: чугунное литьё GG25
Исполнение привода: поставка без электродвигателя
Некоторые из особенностей:

• Таблица пропускной способности для каждой заслонки
• Подключение одного или нескольких входов из силоса
• Низкое энергопотребление
• Высокая производительность
• Быстрая и простая установка
• Низкие эксплуатационные расходы
• Гигиеничная система работы
• Эргономичный дизайн

Комплектующие: шестерня, цепь, замок для регулирования подачи зерна.

Состав системы определяется проектом и может включать приёмные патрубки, регулирующие заслонки или питатели, измерительный узел, датчики наличия продукта, исполнительные приводы, контроллер, панель оператора и программные интерфейсы. Все элементы работают как единый контур, поддерживающий заданный расход и пропорции смеси, поэтому мельница и должна включать в состав оборудования автоматический дозатор.

Основные конструктивные и функциональные особенности:

• дозирующие каналы устанавливаются под силосами или бункерами и принимают продукт непосредственно из выпускных устройств;
• измерительный блок определяет фактическое количество проходящего зерна и передаёт значение контроллеру;
• исполнительные механизмы изменяют степень открытия или скорость подачи по команде системы управления;
• датчики контролируют наличие продукта и помогают обнаружить опустошение силоса либо нарушение поступления;
• панель оператора используется для задания пропорций, просмотра текущего расхода, суммарного тоннажа и аварийных сообщений;
• подключение к компьютеру или АСУ ТП позволяет централизованно контролировать процесс и сохранять отчётные данные;
• парольная защита ограничивает изменение рецептур и служебных параметров неуполномоченным персоналом;
• контактные элементы, патрубки и опоры подбираются по продукту, санитарным требованиям и компоновке объекта.

В эксплуатации контролируют чистоту продуктовых каналов, свободный ход заслонок, работу приводов, сигналы датчиков, устойчивость нулевого значения, совпадение фактического и заданного расхода, состояние кабелей и корректность обмена с центральной системой. После ремонта или изменения сырья может потребоваться повторная настройка.

Автоматический дозатор не следует путатьс простым механическим дозатором зерна. Ручное устройство задаёт приблизительное соотношение положением заслонки, тогда как автоматическая система измеряет текущий поток, корректирует исполнительные механизмы и регистрирует результат. Она также не заменяет фасовочные весы, предназначенные для наполнения мешков заданной массой.

Оборудование особенно полезно предприятиям, где качество муки зависит от воспроизводимого состава исходной пшеницы. Автоматическое регулирование снижает влияние оператора, упрощает повторение рецептуры и даёт технологу фактические данные о сформированной партии.

Ключевые преимущества автоматического дозатора:

• поддерживает заданные пропорции зерна при подаче из нескольких силосов;
• измеряет текущий расход и суммарное количество продукта, прошедшего через систему;
• автоматически корректирует работу исполнительных механизмов при изменении условий выгрузки;
• предотвращает продолжение смешивания при отсутствии одного из обязательных компонентов;
• передаёт параметры процесса в компьютерную или централизованную систему управления;
• формирует отчётную информацию для технологического анализа и учёта производственных партий;
• ограничивает доступ к настройкам рецептуры и служебным параметрам с помощью парольной защиты;
• может интегрироваться в мельницы, элеваторы, зернохранилища и другие автоматизированные линии.

Практический результат зависит от стабильности выгрузки силосов и корректной калибровки. Зависание зерна, подсос воздуха, неравномерная работа питателя или загрязнение измерительной зоны искажают поток. Для устойчивой эксплуатации предусматривают средства обрушения сводов, регулярную проверку нуля и контрольные сопоставления с производительными весами.

Экономический эффект складывается из снижения риска выпуска нестабильной помольной смеси, уменьшения ручных корректировок и появления прозрачного учёта сырья. Наиболее заметный результат система даёт при работе с несколькими классами зерна, когда изменение одной доли влияет на выход и качество готовой муки.

Перед запуском оператор выбирает рецептуру или задаёт требуемые доли компонентов, проверяет наличие зерна в силосах, готовность последующего транспорта и отсутствие активных блокировок. После разрешения система открывает дозирующие каналы и начинает контролируемую подачу.

В процессе работы измерительные узлы непрерывно передают данные о фактическом расходе. Контроллер сопоставляет их с заданием и изменяет положение заслонок либо режим питателей. Потоки объединяются в общем продуктопроводе, формируя смесь с установленным соотношением компонентов.

Последовательность рабочего процесса:

• выбор рецептуры, требуемой производительности и разрешённых источников подачи на панели оператора;
• проверка наличия продукта, готовности приводов, датчиков, самотёков и принимающего транспортного оборудования;
• автоматическое открытие дозирующих каналов и начало измерения расхода каждого компонента;
• сравнение текущих значений с заданными долями и корректировка положения исполнительных механизмов;
• объединение дозированных потоков в общую помольную партию с одновременным учётом тоннажа;
• остановка подачи и выдача предупреждения при опустошении силоса, отказе датчика или нарушении допустимого режима.

После завершения задания система закрывает выпускные механизмы, сохраняет итоговые значения и переводит связанные узлы в безопасное состояние. Очистку, проверку измерительного блока и обслуживание приводов выполняют после отключения питания, блокировки запуска и освобождения оборудования от продукта.

1. Для чего автоматический дозатор устанавливают под зерновыми силосами?
Он контролирует выгрузку продукта, измеряет проходящее количество и формирует общий поток из одного или нескольких источников.
На мельнице оборудование используют для создания помольной партии с заданным соотношением различных видов или партий зерна.

2. Чем автоматический дозатор отличается от обычного дозатора зерна?
Обычный дозатор чаще регулируют вручную по положению заслонки и ориентировочному пропуску.
Автоматическая система получает фактические данные о расходе, сама корректирует подачу и сохраняет результаты работы.

3. Можно ли смешивать зерно из нескольких силосов?
Да, это одна из основных задач системы. Количество каналов и алгоритм регулирования определяют по числу компонентов и рецептуре.
Для каждого обязательного потока предусматривают отдельный контроль наличия продукта и исполнительный механизм.

4. Что произойдёт, если один из силосов опустеет?
При отсутствии обязательного компонента автоматика прекращает связанную выгрузку и сообщает оператору о причине остановки.
Это предотвращает продолжение формирования партии с неправильными пропорциями.

5. Можно ли подключить дозатор к центральной автоматизации?
Система может передавать текущий расход, суммарный тоннаж, состояние каналов и аварийные сообщения в компьютер или АСУ ТП.
Перечень интерфейсов и протокол обмена согласуют с проектировщиком до изготовления шкафа управления.

6. От чего зависит точность дозирования?
На результат влияют свойства зерна, равномерность выхода из силоса, диапазон регулирования, выбранный питатель, состояние датчиков и качество калибровки.
Точность подтверждают для конкретной конфигурации и продукта, поэтому универсальное значение без технических данных указывать некорректно.

7. Какие условия нужно предусмотреть при монтаже?
Требуются устойчивые самотёки, доступ к измерительным и приводным узлам, подготовленное питание, сигнальные кабели и связь с последующим транспортом.
Также предусматривают площадки обслуживания, возможность очистки, аварийную остановку и безопасную блокировку оборудования.

8. Как обслуживать автоматический дозатор?
Проверяют чистоту продуктового тракта, работу заслонок и приводов, показания датчиков, нулевое значение, кабельные соединения и журнал ошибок.
Периодичность контрольной калибровки устанавливают по интенсивности эксплуатации и требованиям внутренней системы качества предприятия.

9. От чего зависит стоимость автоматического дозатора?
Цена формируется по числу дозирующих каналов, диапазону потоков, типу измерения, приводам, датчикам, контроллеру, программному обеспечению и интеграции.
Коммерческий расчёт подготавливают после получения схемы силосов, рецептур, свойств зерна, требуемой производительности, параметров АСУ ТП и адреса объекта.
