Распределительные панели для мукомольной линии

Конфигурацию выбирают по месту панели в электрической сети. Главный вводной шкаф принимает основную нагрузку объекта, секционная панель распределяет питание внутри производственного отделения, а локальное устройство обслуживает ограниченную группу машин. Разделение уровней делает схему понятнее и позволяет согласовать защиту от источника до конечного потребителя.

При подборе учитывают число питающих вводов, необходимость автоматического или ручного переключения, токи шин, количество фидеров, резерв по мощности, типы защит, способ прокладки кабелей и условия окружающей среды. Отдельно проверяют тепловыделение внутри корпуса, возможность безопасного отключения и доступ к аппаратам без демонтажа соседних элементов.

До производства утверждают однолинейную схему, ведомость нагрузок, кабельный журнал, план размещения, маркировку цепей, точки подключения защитного проводника и перечень сигналов для внешней автоматики. Эти документы позволяют проверить комплектность панели на заводе и исключить неоднозначность при монтаже на объекте.

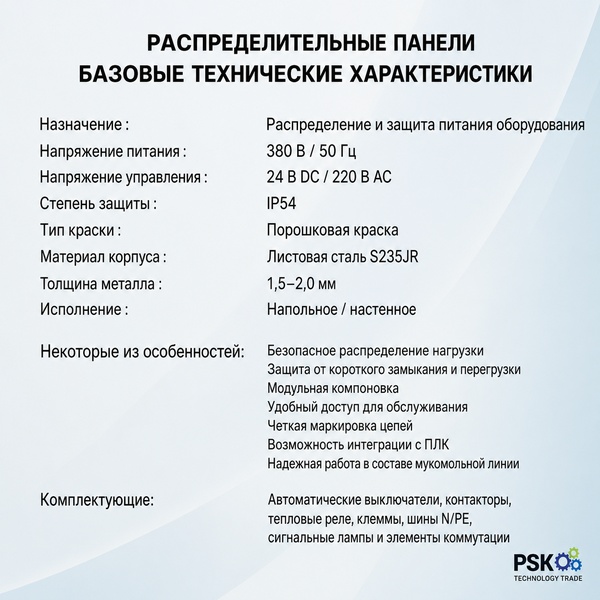

Характеристики:
Назначение: распределение и защита питания оборудования мельницы
Напряжение питания: 380 В / 50 Гц
Напряжение управления: 24 В DC / 220 В AC
Степень защиты: IP54
Тип краски: порошковая краска
Материал корпуса: листовая сталь S235JR
Толщина металла: 1,5−2,0 мм
Исполнение: напольное / настенное
Некоторые из особенностей:

• Безопасное распределение нагрузки
• Защита от короткого замыкания и перегрузки
• Модульная компоновка
• Удобный доступ для обслуживания
• Чёткая маркировка цепей
• Возможность интеграции с ПЛК
• Надёжная работа в составе мукомольной линии

Комплектующие: автоматические выключатели, контакторы, тепловые реле, клеммы, шины N/PE, сигнальные лампы и элементы коммутации.

Оборудование собирают в стальном шкафу промышленного исполнения с антикоррозионным покрытием. Внутренняя компоновка предусматривает разделение силовых участков, шин, клеммных зон и вспомогательных цепей, а также свободный доступ для осмотра, измерений и замены аппаратов.

Основные конструктивные и эксплуатационные особенности:

• вводной коммутационный аппарат позволяет централизованно отключить панель и выполняет предусмотренную проектом защитную функцию;
• сборные шины передают электрическую энергию к отходящим присоединениям и рассчитываются по току, нагреву и стойкости к аварийным режимам;
• каждый фидер оснащается собственным защитно-коммутационным комплектом, подобранным под кабель и характер подключённой нагрузки;
• измерительные приборы могут отображать ток, напряжение, частоту, мощность, коэффициент мощности или расход электроэнергии в объёме, заданном техническим заданием;
• реле контроля фаз и другие средства диагностики помогают обнаруживать нарушения питания до того, как они приведут к нестабильной работе технологических приводов;
• клеммные блоки и кабельные вводы организуют подключение внешних линий, упрощают маркировку и уменьшают риск ошибочного соединения при монтаже;
• вентиляция, фильтрация, обогрев либо кондиционирование подбираются по тепловому расчёту, запылённости, влажности и температуре помещения;
• комплект документации включает однолинейные и принципиальные схемы, спецификацию, план клемм, маркировочные данные и рекомендации по эксплуатации.

Во время эксплуатации контролируют нагрев соединений, состояние аппаратов, чистоту вентиляционных элементов, целостность изоляции, качество заземления и отсутствие следов перегрева. Осмотр выполняют по утверждённому графику, а результаты измерений и обнаруженные отклонения фиксируют в журнале обслуживания.

Любое увеличение нагрузки требует повторной проверки шин, аппаратов, кабелей и условий охлаждения. Подключение нового механизма к свободному автомату не всегда допустимо: резервное место в шкафу не означает автоматически достаточный токовый и тепловой запас всей распределительной системы.

Грамотно спроектированная панель объединяет разрозненные силовые линии в единую документированную структуру. Это облегчает эксплуатацию оборудования для мукомольного производства, позволяет быстрее определить границы неисправности и создаёт понятную основу для подключения MCC, ПЛК и других элементов автоматизации предприятия.

Ключевые преимущества распределительных панелей:

• распределяют электрическую энергию между технологическими участками по заранее рассчитанным и промаркированным цепям;
• повышают безопасность за счёт индивидуальной защиты фидеров, организованного отключения и закрытого промышленного исполнения;
• помогают локализовать электрическую неисправность и сохранить питание исправных групп при корректно выбранной селективности;
• допускают проектную адаптацию по количеству вводов, токам, составу отходящих линий, степени защиты и условиям установки;
• упрощают диагностику благодаря измерительным приборам, световой сигнализации, маркировке и понятному расположению компонентов;
• обеспечивают удобную связь с MCC-панелями, контроллерами и верхним уровнем автоматизации через согласованные сигналы и интерфейсы;
• поддерживают модернизацию производства, если в исходной конфигурации предусмотрены резерв мощности, места и кабельных подключений;
• снижают трудоёмкость обслуживания благодаря доступу к аппаратам, комплекту схем и разделению цепей по функциональному назначению.

Практический эффект для мельницы выражается в более предсказуемой работе электроснабжения и сокращении времени поиска неисправной линии. Персонал получает однозначную маркировку фидеров, данные измерений и возможность безопасно отключить требуемый участок для ремонта без случайного воздействия на соседние цепи.

Экономическая целесообразность определяется не максимальным количеством аппаратуры, а соответствием панели реальной нагрузке. Недостаточный запас ограничивает развитие производства, а необоснованно завышенная конфигурация увеличивает стоимость и габариты. Оптимальное решение формируется после расчёта сети и согласования перспектив подключения новых потребителей.

Питание поступает на ввод панели и через главный коммутационный аппарат подаётся на внутреннюю систему шин. Далее энергия распределяется между отходящими цепями, каждая из которых подключена через собственное устройство защиты и коммутации, рассчитанное на конкретную группу оборудования.
В нормальном режиме аппараты проводят рабочий ток, а измерительные устройства отображают предусмотренные параметры. При коротком замыкании, перегрузке либо другом контролируемом нарушении соответствующая защита отключает повреждённую цепь. Правильно согласованная схема стремится локализовать отказ на минимально возможном участке, не обесточивая исправные потребители без необходимости.

Последовательность работы системы распределения:

• подача напряжения на ввод после проверки положения аппаратов, готовности защитного заземления и отсутствия запрещающих условий;
• включение главного аппарата и питание сборных шин с контролем доступных электрических параметров;
• последовательное подключение отходящих линий в соответствии с технологическим регламентом и допустимой нагрузкой питающей сети;
• передача энергии к отдельным машинам, MCC-панелям, локальным шкафам и вспомогательным потребителям через защищённые фидеры;
• обнаружение ненормального режима защитным или контрольным устройством и отключение соответствующей цепи либо выдача предупредительного сигнала;
• поиск причины, устранение неисправности, проверка линии и повторное включение только после разрешения квалифицированного персонала.

Распределительная панель может обмениваться состояниями с ПЛК или АСУ ТП, однако такая связь не превращает её в самостоятельную систему технологического управления. Алгоритмы маршрутизации, рецептуры и межмашинных блокировок выполняются контроллерными панелями, а распределительное устройство обеспечивает для них надёжную силовую инфраструктуру и информацию о доступности питания.

1. Для чего нужна распределительная панель на мельнице?
Она принимает электроэнергию от питающей линии и разделяет её между группами оборудования через отдельные защищённые присоединения.
Панель формирует силовую инфраструктуру для транспортных, аспирационных, очистительных, помольных и складских участков.

2. Чем распределительная панель отличается от панели управления?
Основная функция распределительного устройства — передача питания и защита электрических цепей. Панель управления отвечает за команды, режимы и взаимодействие оборудования.
В одном проекте эти функции могут находиться в соседних шкафах или частично объединяться, но их назначение и расчётные требования остаются разными.

3. Чем распределительная панель отличается от MCC?
MCC ориентирована на питание, пуск, защиту и контроль электродвигателей, обычно по отдельным моторным ячейкам. Распределительная панель формирует более общий уровень выдачи энергии по фидерам.
На производстве распределительное устройство часто питает MCC, локальные шкафы и другие группы потребителей одновременно.

4. Какие параметры нужны для подбора панели?
Необходимы схема питания, напряжение и частота сети, ведомость нагрузок, пусковые токи, количество вводов и фидеров, условия помещения и требования к резерву.
Также уточняют способ ввода кабелей, измерение, учёт, сигнализацию, интеграцию с автоматикой и перспективу расширения.

5. Можно ли подключить панель к АСУ ТП?
Да, если проект предусматривает передачу состояний аппаратов, аварий, электрических параметров или других согласованных данных.
Команды дистанционного управления и границы ответственности между панелью и АСУ ТП определяют в функциональной и электрической документации.

6. Какие аварийные режимы контролирует панель?
Базовый набор зависит от комплектации и может включать короткое замыкание, перегрузку, нарушение фаз, перенапряжение и другие предусмотренные проектом события.
Конкретные защиты выбирают по характеристикам сети, кабелей и потребителей; универсальный одинаковый набор для всех объектов не применяется.

7. Можно ли предусмотреть резерв для будущего оборудования?
Да, при проектировании можно заложить свободные фидеры, место для аппаратуры, запас шин, клемм и тепловой мощности шкафа.
Объём резерва следует задавать заранее, поскольку последующее расширение ограничивается не только свободной площадью, но и возможностями всей питающей системы.

8. Как обслуживать распределительную панель?
Требуются плановые осмотры, очистка, проверка затяжки соединений, теплового состояния, аппаратов защиты, вентиляции, маркировки и защитного заземления.
Работы выполняют квалифицированные специалисты при снятом напряжении либо по установленным правилам безопасного обслуживания действующих электроустановок.

9. От чего зависит стоимость распределительной панели?
Цена определяется токами вводов и шин, количеством фидеров, составом защиты и измерения, секционированием, корпусом, климатическим оснащением и интерфейсами.
Для точного расчёта предоставляют однолинейную схему, ведомость нагрузок, требования к автоматике, план размещения, условия эксплуатации и состав работ на объекте.
