Фильтр SUPERSONIK DSF для аспирации муки и мучной пыли

Фильтр SUPERSONIK DSF выбирают по воздушной нагрузке и количеству пыли, которое образуется в конкретной секции. Для карточки товара важно показать не одну универсальную величину, а модельный ряд: компактные исполнения подходят для отдельных машин, а крупные версии применяются в производительных аспирационных сетях с несколькими точками отсоса.
Во всех исполнениях серии используется длина фильтрующих мешков 2400 мм. Модели различаются числом рукавов, площадью фильтрации, расчётным расходом воздуха и объёмом корпуса. Эти параметры помогают связать фильтр с вентилятором, трассой воздуховодов, местом установки и режимом работы мельницы.

Показатели используют как основу для первичного выбора. Перед заказом проверяют фактическую схему: длину и диаметр воздуховодов, количество колен, сопротивление фильтра, режим пылеобразования, наличие шлюзового затвора, требования к высоте установки и доступность площадки для обслуживания рукавов.

Что желательно уточнить до расчёта:

• какие узлы подключаются к фильтру: рассев, вымольная машина, циклон, вальцовая группа, бункер или транспортная трасса;
• расчётный расход воздуха по каждой ветке и суммарную нагрузку на аспирационную сеть;
• содержание мучной пыли в потоке, влажность продукта и склонность частиц к налипанию;
• доступную высоту помещения, зону обслуживания корпуса и место для выгрузки уловленного продукта;
• параметры сжатого воздуха для импульсной очистки рукавов;
• нужна ли интеграция с автоматикой линии, сигнализацией перепада давления и режимами вентилятора;
• требования к запасным рукавам, регламенту обслуживания, монтажу и обучению персонала.

Правильно подобранный DSF не должен превращаться в узкое место аспирации. Если фильтрующая площадь мала, растёт сопротивление и падает стабильность пневмотранспорта. Если система очистки рукавов не согласована с пылевой нагрузкой, на ткани быстро формируется плотный слой, а линия начинает работать неравномерно.

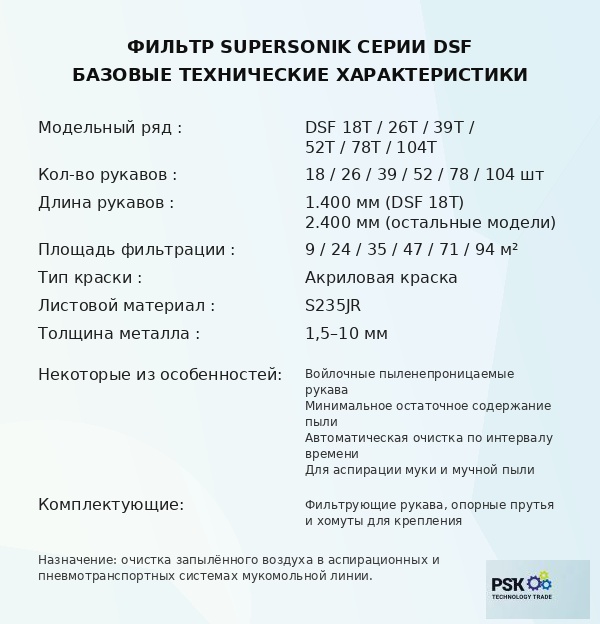

Характеристики:
Модельный ряд: DSF 18T / 26T / 39T / 52T / 78T / 104T
Количество рукавов: 18 / 26 / 39 / 52 / 78 / 104 шт.
Длина рукавов: 1 400 мм (DSF 18T), 2 400 мм (остальные модели)
Площадь фильтрации: 9 / 24 / 35 / 47 / 71 / 94 м²
Тип краски: Акриловая краска
Листовой материал: S235JR
Толщина металла: 1,5−10 мм
Некоторые из особенностей:

• Войлочные пыленепроницаемые рукава
• Минимальное остаточное содержание пыли
• Автоматическая очистка по интервалу времени
• Для аспирации муки и мучной пыли

Комплектующие: Фильтрующие рукава, опорные прутья и хомуты для крепления
Назначение: очистка запылённого воздуха в аспирационных и пневмотранспортных системах мукомольной линии.

Конструкция SUPERSONIK DSF построена вокруг цилиндрического корпуса, блока фильтрующих рукавов и системы импульсной очистки. Пылевоздушная смесь поступает внутрь фильтра, поток распределяется по объёму корпуса, а частицы муки задерживаются на поверхности войлочных мешков. Очищенный воздух проходит дальше, а накопленный продукт периодически сбрасывается в нижнюю часть оборудования.

Для устойчивой эксплуатации важна не только площадь ткани. Значение имеют герметичность корпуса, корректное подключение воздуховодов, настройка импульсов сжатого воздуха, свободная выгрузка пыли и отсутствие подсосов. Поэтому фильтр рассматривают как часть общей аспирационной системы, а не как отдельный металлический корпус с рукавами.

Конструктивные особенности DSF:

• рукавный фильтрующий блок с войлочными элементами длиной 2400 мм;
• варианты исполнения от 18 до 104 мешков для разных уровней воздушной нагрузки;
• герметичный корпус, рассчитанный на работу с мучной пылью и запылёнными воздушными потоками;
• импульсная очистка рукавов сжатым воздухом через заданные интервалы;
• присоединительные патрубки для связи с вентилятором, циклоном, пневмотрассой и магистральной аспирацией;
• нижняя зона для сброса уловленного продукта и подключения согласованного разгрузочного устройства;
• возможность применения на локальном участке или в составе центральной системы очистки воздуха;
• компоновка, рассчитанная на санитарное обслуживание в мукомольном и пищевом производстве;
• подбор модели по площади фильтрации, расходу воздуха, объёму корпуса и строительным ограничениям цеха;
• совместимость с проектами модернизации, где требуется снизить запылённость без остановки всей линии на длительный срок.

Эксплуатационная логика DSF строится вокруг стабильного сопротивления фильтра. Перед запуском проверяют состояние рукавов, герметичность соединений, готовность компрессорной линии, свободный выход продукта из нижней части корпуса и корректную работу вентилятора. Во время эксплуатации контролируют перепад давления, равномерность очистки рукавов и отсутствие выброса пыли за пределы фильтра.

Почему важна импульсная очистка
Рукава не должны постоянно работать с плотным слоем муки. Короткий импульс сжатого воздуха сбрасывает накопленные частицы и возвращает фильтрующей поверхности рабочую пропускную способность. Если интервалы очистки выбраны неправильно, фильтр либо быстро забивается, либо расходует сжатый воздух без технологической необходимости.

Нельзя подключать DSF к трассе без расчёта сопротивления и фактического расхода воздуха. Слишком слабый вентилятор не обеспечит движение потока, а избыточное разрежение может ухудшить работу разгрузочных устройств и повысить нагрузку на рукава. Оптимальный результат достигается только при согласовании фильтра, вентилятора, воздуховодов и режима очистки.

Преимущество DSF особенно заметно там, где аспирация влияет не только на санитарное состояние цеха, но и на экономику производства. Мучная пыль в воздухе — это часть продукта, которую можно удержать, вернуть в технологический маршрут и не допустить её накопления в воздуховодах, оборудовании и помещении.

Ключевые преимущества серии:

• широкая линейка моделей — от DSF 18T для локальных задач до DSF 104T для крупных систем;
• площадь фильтрации до 81 м² для работы с большими объёмами запылённого воздуха;
• автоматическая продувка рукавов, снижающая потребность в ручной очистке;
• сохранение части муки, которая могла бы уходить с пылевоздушным потоком;
• уменьшение запылённости производственного помещения и прилегающих зон оборудования;
• поддержка стабильного разрежения в аспирации и пневмотранспорте;
• герметичная конструкция и санитарная логика обслуживания для пищевого производства;
• возможность проектной привязки к разным участкам мельницы и зернопереработки;
• низкие эксплуатационные затраты при корректной настройке импульсной очистки;
• адаптация под новые линии и модернизацию действующих предприятий.

Для мукомольной мельницы фильтр не является второстепенным элементом. Он влияет на работу вентилятора, на устойчивость подачи по пневмотрассам, на чистоту воздуха и на ресурс оборудования, которое находится после точек пылеобразования. Поэтому DSF стоит рассматривать как часть технологической схемы, а не как отдельную позицию в перечне комплектующих.

Дополнительная ценность серии SUPERSONIK состоит в масштабируемости. Предприятие может подобрать компактную модель для отдельного узла или использовать более крупное исполнение для центральной аспирации. Такой подход удобен при поэтапной модернизации, когда сначала обновляется один участок, а затем система расширяется под новые производственные задачи.

Принцип работы фильтра SUPERSONIK основан на отделении мучной пыли от воздушного потока в рукавном блоке. Загрязнённый воздух поступает из аспирационной или пневмотранспортной линии, распределяется внутри корпуса и проходит через фильтрующий материал. Тонкие частицы задерживаются на поверхности рукавов, а очищенный воздух выводится по согласованному каналу.

Последовательность процесса:

1. Подача потока. Пылевоздушная смесь от вентилятора, транспортной трассы или аспирационной ветки поступает во входную зону фильтра.
2. Распределение. Поток замедляется и равномерно расходится по объёму корпуса, чтобы рукава не перегружались локально.
3. Фильтрация. Частицы муки и пыли задерживаются на войлочных мешках, а воздух проходит через фильтрующую поверхность.
4. Сбор продукта. Накопленная мучная пыль оседает в нижней части корпуса и выводится через согласованное разгрузочное устройство.
5. Импульсная очистка. Через заданные интервалы на рукава подаётся сжатый воздух, который сбрасывает слой осевших частиц.
6. Вывод очищенного воздуха. После фильтрации воздушный поток направляется по проектной схеме: в помещение, на дальнейшую очистку или наружу.
7. Контроль режима. Оператор отслеживает перепад давления, состояние рукавов, работу импульсной системы и стабильность пневмотранспорта.

На практике эффективность DSF зависит от подготовки всей воздушной сети. Фильтр не исправляет ошибки трассы: слишком узкие воздуховоды, забитые повороты, нестабильная выгрузка и неправильное положение заслонок сразу отражаются на перепаде давления и качестве очистки.

Оптимальный режим определяют по фактической запылённости, стабильности пневмотранспорта, чистоте выброса и количеству возвращённого продукта. После запуска полезно проверить работу фильтра в разных нагрузках: при обычном помоле, при пиковом потоке и после остановки отдельных участков линии.

1. Какую задачу решает фильтр DSF в мукомольной линии?
DSF очищает воздух, который переносит частицы муки и пыли после операций помола, сортировки и пневмотранспорта. Без такого узла мелкая фракция оседает в воздуховодах, выходит в помещение и создаёт потери продукта.
Фильтр удерживает пыль на рукавной поверхности, помогает стабилизировать воздушный режим и снижает нагрузку на окружающее оборудование. В результате линия работает чище, а пневмотранспорт становится более предсказуемым.

2. Чем серия SUPERSONIK отличается от обычного пылесборника?
Это не пассивная ёмкость для осадка, а рабочий элемент аспирационной сети. Внутри установлены фильтрующие рукава, которые очищаются импульсами сжатого воздуха. Такой принцип позволяет поддерживать пропускную способность ткани во время непрерывной эксплуатации.
Обычный пылесборник может задерживать часть крупных частиц, но он не обеспечивает стабильного сопротивления и тонкой фильтрации на уровне, который требуется в мукомольном цехе. DSF подбирается как технологический узел с расчётом воздушной нагрузки.

3. Как выбрать модель DSF 18T, 26T, 39T, 52T, 78T или 104T?
Выбор начинается с расчёта расхода воздуха и количества подключаемых точек. Чем выше поток и запылённость, тем больше должна быть площадь фильтрации и объём корпуса. Например, небольшие участки могут работать с компактными моделями, а центральные сети требуют исполнения с большим числом рукавов.
Также учитывают высоту помещения, диаметр корпуса, место для обслуживания, параметры вентилятора, сопротивление воздуховодов и способ выгрузки уловленной пыли. Итоговую модель лучше утверждать после схемы аспирации, а не только по названию оборудования.

4. Почему важна площадь фильтрации?
Площадь фильтрации определяет, какая нагрузка приходится на ткань. Если площадь слишком мала для фактического воздушного потока, фильтр быстро набирает сопротивление, рукава забиваются, а пневмотранспорт теряет стабильность.
Достаточная площадь даёт запас для равномерного прохождения воздуха, снижает риск локального перегруза и помогает сохранять стабильное разрежение. Но избыточное увеличение модели без расчёта тоже не всегда рационально, потому что оно влияет на габариты и цену.

5. Как работает автоматическая очистка рукавов?
На поверхности рукавов постепенно накапливается слой мучной пыли. Через заданный интервал система подаёт короткий импульс сжатого воздуха, который встряхивает фильтрующий элемент и сбрасывает частицы вниз корпуса.
Частота импульсов настраивается по режиму эксплуатации. При высокой запылённости очистка нужна чаще, при спокойной нагрузке — реже. Слишком редкая продувка ведёт к росту сопротивления, а чрезмерная может ускорить износ элементов и расходовать воздух без необходимости.

6. Можно ли использовать DSF при модернизации действующей мельницы?
Да, фильтр можно включить в реконструкцию аспирации или пневмотранспорта, если позволяют габариты, присоединительные размеры и схема воздушных потоков. Часто такой узел устанавливают там, где существующая линия не справляется с пылью или потерями продукта.
Перед установкой нужно проверить вентилятор, воздуховоды, разгрузку, высоту помещения и доступ к обслуживанию. Иногда вместе с фильтром приходится корректировать трассу или добавлять элементы управления, чтобы система работала устойчиво.

7. Какие ошибки чаще всего ухудшают работу фильтра?
Основные проблемы связаны с неверным расчётом воздуха, недостаточной площадью фильтрации, негерметичными соединениями, забитыми воздуховодами и слабой выгрузкой из нижней части корпуса. Даже качественный фильтр не будет работать стабильно, если его подключить к неправильной трассе.
Также важны рукава и сжатый воздух. Повреждённая ткань пропускает пыль, а нестабильное давление импульсной очистки не позволяет сбрасывать слой продукта с поверхности. Поэтому фильтр требует регулярного осмотра, а не только включения в общую автоматику.

8. От чего зависит стоимость фильтра SUPERSONIK DSF?
Цена зависит от выбранной модели, числа рукавов, площади фильтрации, присоединительных параметров, автоматики очистки, способа выгрузки пыли, условий доставки и объёма монтажных работ. Для разных предприятий одна и та же серия может иметь совершенно разную комплектацию.
Чтобы подготовить точное КП, нужно указать расход воздуха, схему подключения, точки отсоса, требуемые габариты, условия обслуживания и желаемый формат поставки. После этого можно корректно сравнивать варианты по цене и технологической эффективности.
