Ленточный конвейер для транспортировки зерна и муки

Конвейер рассчитывают как часть общего маршрута продукта. До изготовления определяют начальную и конечную точки, рабочую длину, высотный перепад, число загрузок и выгрузок, свойства материала, требуемый часовой поток, условия помещения и способ сопряжения с соседним оборудованием.

В подтверждённых исполнениях применяются полотна из ПВХ, полиуретана, резины или сетчатого материала. Выбор зависит от того, перевозится ли зерно, порошкообразный продукт, упаковка либо груз с особыми санитарными и эксплуатационными требованиями. Рама и опорная часть могут изготавливаться из алюминия или стали с электростатическим порошковым покрытием.

Расчётный запас по производительности не должен заменять правильную геометрию загрузки. Если продукт падает на ленту сбоку, движется быстрее полотна или поступает неравномерно, возрастают просыпание, износ и риск смещения ленты. Поэтому при проектировании одновременно согласуют приёмный лоток, направление потока, высоту падения и разгрузочный переход.

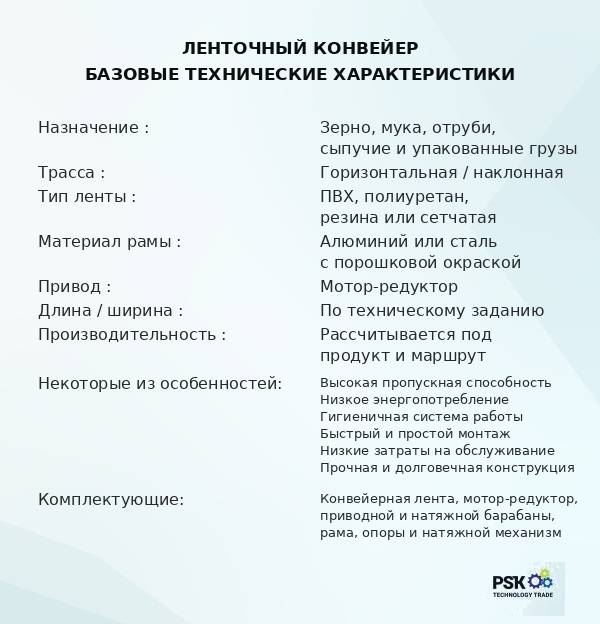

Характеристики:
Назначение: Зерно, мука, отруби, сыпучие и упакованные грузы
Трасса: Горизонтальная / наклонная
Тип ленты: ПВХ, полиуретан, резина или сетчатая
Материал рамы: Алюминий или сталь с порошковой окраской
Привод: Мотор-редуктор
Длина / ширина: По техническому заданию
Производительность: Рассчитывается под продукт и маршрут
Некоторые из особенностей:

• Высокая пропускная способность
• Низкое энергопотребление
• Гигиеничная система работы
• Быстрый и простой монтаж
• Низкие затраты на обслуживание
• Прочная и долговечная конструкция

Комплектующие: Конвейерная лента, мотор-редуктор, приводной и натяжной барабаны, рама, опоры и натяжной механизм

Основными элементами машины являются замкнутая транспортирующая лента, приводной и натяжной барабаны, мотор-редуктор, роликовые либо плоские опоры рабочей ветви, рама, стойки и узлы присоединения к технологической линии. Компоновка меняется в зависимости от длины, ширины полотна, типа груза и места установки.

Конструктивные и функциональные особенности оборудования:

• приводной барабан передаёт тяговое усилие полотну и обеспечивает его непрерывное движение по замкнутому контуру;
• натяжной узел компенсирует вытяжку ленты и позволяет поддерживать сцепление с приводной частью;
• ролики и опорные элементы удерживают рабочую и обратную ветви, уменьшая сопротивление перемещению;
• тип полотна выбирают из ПВХ, полиуретана, резины или сетчатого материала с учётом продукта и санитарного режима;
• алюминиевая либо окрашенная стальная рама формирует жёсткую основу и привязывается к опорам производственного участка;
• боковые борта могут ограничивать поперечное смещение сыпучего продукта и уменьшать потери по краям полотна;
• приводная передача и подшипниковые узлы комплектуются по согласованному исполнению и предполагаемой нагрузке;
• загрузочные, переходные и разгрузочные элементы проектируют так, чтобы не создавать ударов, заторов и локальной перегрузки ленты.

Во время эксплуатации контролируют центрирование полотна, натяжение, состояние стыка, свободное вращение роликов, нагрев подшипников, чистоту барабанов и отсутствие продукта под обратной ветвью. Отклонение ленты к одному борту обычно указывает на перекос опор, загрязнение барабана, неравномерную загрузку или неправильную регулировку натяжения.

Для пылящих материалов открытая конструкция требует отдельной оценки герметизации и аспирации. Перевозка муки и мелкодисперсных фракций должна быть согласована с санитарными требованиями, системой пылеудаления и безопасностью участка; сам конвейер не заменяет фильтр или аспирационную установку.

Преимущества ленточной транспортировки проявляются на прямых маршрутах, где требуется непрерывно перемещать значительный поток с умеренным воздействием на продукт. Правильно рассчитанная машина поддерживает спокойное движение груза и может связывать удалённые зоны цеха без множества промежуточных перегрузок.

Ключевые преимущества ленточного конвейера:

• подходит для сыпучих, штучных и упакованных материалов при корректном выборе рабочего полотна;
• обеспечивает плавное перемещение зерна и готовой продукции с небольшим количеством ударных перегрузок;
• позволяет организовать горизонтальный маршрут или подъём под допустимым для продукта углом;
• изготавливается по проектной длине, ширине, высоте и расположению присоединительных участков;
• предусматривает выбор ПВХ, полиуретановой, резиновой либо сетчатой ленты;
• может комплектоваться алюминиевой или окрашенной стальной несущей конструкцией;
• имеет понятную схему обслуживания с контролем натяжения, роликов, барабанов и подшипников;
• встраивается в мукомольные, крупяные, комбикормовые, зерноочистительные и фасовочные линии.

Для предприятия конвейер решает не только задачу перемещения. Он формирует устойчивую связь между оборудованием, уменьшает количество ручных операций и позволяет выстроить направленный поток сырья или упаковки. Наибольший эффект достигается, когда параметры привода, ленты и загрузочных переходов рассчитаны как единая система.

Эксплуатационные расходы зависят от корректности первоначального подбора. Слишком узкое полотно вынуждает увеличивать скорость, чрезмерный угол способствует скатыванию продукта, а слабая рама ухудшает центрирование. Оптимальная конфигурация учитывает не только требуемый тоннаж, но и режим работы, длину маршрута и удобство технического доступа.

Рабочий цикл начинается после запуска мотор-редуктора. Приводной барабан приводит в движение натянутое полотно, которое опирается на ролики или направляющую поверхность. Перед поступлением груза проверяют устойчивое движение ленты без бокового ухода, постороннего шума и проскальзывания.
Продукт подаётся на приёмный участок в направлении движения полотна. За счёт трения между грузом и лентой материал переносится по заданной трассе, а в конечной зоне отделяется при изменении направления полотна вокруг барабана. Обратная ветвь возвращается к натяжному узлу, после чего цикл повторяется непрерывно.

Основные этапы работы:

• пуск мотор-редуктора и разгон транспортирующего полотна до установленного рабочего режима;
• контроль движения ленты по центру барабанов и роликов до начала загрузки продукта;
• поступление зерна, сыпучего материала, изделия или упаковки через подготовленную приёмную зону;
• перемещение груза вместе с рабочей ветвью по горизонтальной либо умеренно наклонной трассе;
• разгрузка материала в переходной патрубок, бункер, машину или зону приёма в конце конвейера;
• возврат свободной ветви к началу маршрута и повторение непрерывного транспортного цикла.

Последовательность запуска и остановки согласуют со всей линией. Обычно принимающее оборудование включают раньше подающего, а остановку выполняют после освобождения полотна от продукта. Такой порядок уменьшает вероятность завала в разгрузочной точке и оставления груза на ленте при длительном простое.

1. Какие грузы можно перемещать ленточным конвейером?
Оборудование применяют для зерна, отрубей, муки, комбикорма, отдельных изделий, мешков и другой упакованной продукции при совместимости с выбранным полотном.
Перед подбором уточняют размер частиц, влажность, температуру, пылеобразование, насыпную плотность, массу единицы груза и санитарные требования.

2. Можно ли устанавливать конвейер под углом?
Да, ленточная машина может работать горизонтально или с небольшим подъёмом, однако допустимый угол зависит от свойств материала, поверхности ленты, скорости и конструкции бортов.
Для значительного перепада высот может потребоваться профилированное полотно, иной тип транспортёра или несколько последовательно расположенных участков.

3. Как выбрать материал ленты?
ПВХ, полиуретан, резина и сетчатые полотна отличаются сцеплением, гибкостью, стойкостью к износу, очистке и воздействию продукта.
Решение принимают после оценки груза, условий мойки, температуры, пищевого контакта, требуемого угла и режима эксплуатации.

4. Чем ленточный конвейер отличается от цепного или винтового?
Лента переносит материал на своей поверхности и обычно обеспечивает более мягкое движение по прямому маршруту.
Цепной конвейер чаще выбирают для закрытых тяжёлых потоков, а винтовой — для короткой подачи сыпучего продукта внутри жёлоба или трубы; окончательный выбор выполняют по технологии.

5. Как уменьшается просыпание продукта?
Потери снижают правильным центрированием подачи, достаточной шириной полотна, боковыми бортами и согласованной скоростью движения.
Для порошкообразных материалов дополнительно рассматривают укрытие трассы, герметичные переходы и подключение к аспирационной системе.

6. Что определяет фактическую производительность?
На поток влияют ширина и скорость ленты, площадь слоя, насыпная плотность продукта, угол трассы, равномерность загрузки и пропускная способность разгрузочного узла.
Расчёт выполняют по наиболее тяжёлому рабочему режиму, но проверяют также минимальную подачу, пуск под нагрузкой и возможные изменения свойств сырья.

7. Какие условия нужно учесть при монтаже?
Требуются жёсткие опоры, выверенная геометрия рамы, доступ к приводу и натяжному узлу, безопасные проходы, согласованные загрузочные и разгрузочные отметки.
До запуска проверяют ограждение движущихся частей, направление вращения, натяжение, центрирование полотна и отсутствие контакта ленты с неподвижными элементами.

8. Как обслуживать ленточный конвейер?
По графику очищают ленту и барабаны, осматривают кромки и стык, проверяют ролики, подшипники, редуктор, крепления, борта и регулировочные устройства.
Работы по натяжению, устранению перекоса и удалению застрявшего продукта выполняют после полной остановки, блокировки привода и исключения случайного пуска.

9. От чего зависит стоимость ленточного конвейера?
Цена формируется по длине и ширине, требуемой производительности, углу установки, типу полотна, исполнению рамы, мощности привода, количеству опор, бортов и переходных элементов.
Финальный расчёт подготавливают после получения схемы маршрута, характеристик груза, режима работы, высотных отметок, требований к защите и аспирации, адреса доставки и перечня монтажно-наладочных услуг.
