Виброднище для равномерной разгрузки силосов и бункеров

Линейка включает три базовых размера: DRF060 с рабочим диаметром 600 мм, DRF120 с диаметром 1200 мм и DRF160 с диаметром 1600 мм. Выбор зависит от выпускного конуса, характеристик продукта, требуемой интенсивности разгрузки и свободного пространства под ёмкостью.

В опубликованной комплектации применяются вибромоторы мощностью 0,17, 0,75 и 1,10 кВт с частотой вращения 1500 об/мин; конкретный привод связывают с моделью и расчётным режимом при подготовке предложения. Избыточное вибрационное воздействие не следует использовать как замену правильной геометрии силоса: оно может увеличить нагрузку на крепления и ухудшить равномерность потока.

Перед изготовлением проверяют диаметр фланца, высоту монтажа, направление выпуска, допустимую массу подвесного узла, место для обслуживания двигателя и возможность демонтировать гибкую вставку. Также согласуют, какое оборудование расположено ниже и при каких условиях виброднище должно запускаться или останавливаться.

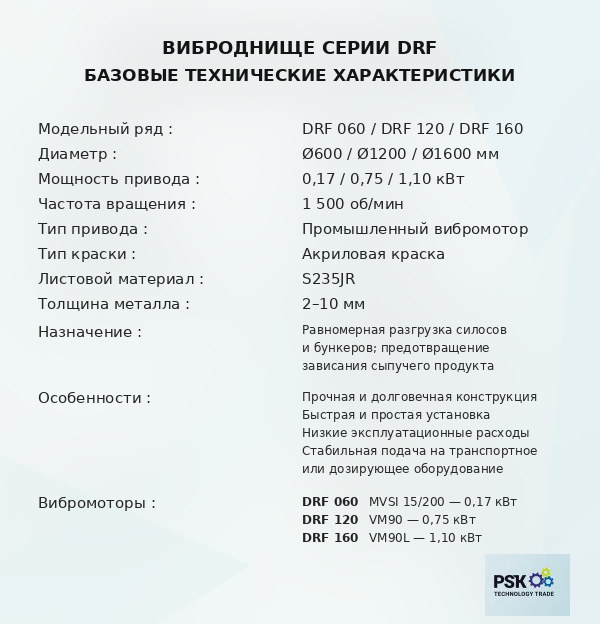

Характеристики:
Модельный ряд: DRF 060 / DRF 120 / DRF 160
Диаметр: Ø600 / Ø1200 / Ø1600 мм
Мощность привода: 0,17 / 0,75 / 1,10 кВт
Частота вращения: 1 500 об/мин
Тип привода: промышленный вибромотор
Тип краски: акриловая краска
Листовой материал: S235JR
Толщина металла: 2−10 мм
Назначение: равномерная разгрузка силосов и бункеров; предотвращение зависания сыпучего продукта
Особенности:

• Прочная и долговечная конструкция
• Быстрая и простая установка
• Низкие эксплуатационные расходы
• Стабильная подача на транспортное или дозирующее оборудование

Вибромоторы:

• DRF 060: MVSI 15/200 — 0,17 кВт
• DRF 120: VM90 — 0,75 кВт
• DRF 160: VM90L — 1,10 кВт

Конструкция включает металлический разгрузочный корпус, вибрационный привод, подвесные или опорные элементы, гибкое соединение с силосом и выходной патрубок. Корпусные детали изготавливаются из листового металла, а наружные поверхности защищаются промышленным покрытием; исполнение зон контакта уточняется по продукту и санитарным требованиям.

Основные конструктивные и эксплуатационные особенности:

• вибрирующий конус воспринимает колебания привода и передаёт их материалу в непосредственной близости от выпускного отверстия;
• эластичная промежуточная манжета компенсирует относительное перемещение и препятствует передаче основной вибрации на стенки силоса;
• промышленный вибромотор создаёт направленное возбуждение, интенсивность которого настраивается в пределах допустимого режима;
• герметичная разгрузочная зона уменьшает утечки продукта и локальное пылевыделение при правильной сборке соединений;
• форма рабочей части способствует разрыхлению нижнего слоя и плавному продвижению материала к центральному или боковому выпуску;
• крепёжные элементы и опоры рассчитываются на циклическую нагрузку, поэтому их состояние необходимо контролировать по регламенту;
• выпускной патрубок может связываться с заслонкой, шлюзовым затвором, шнеком, дозатором или иной машиной технологической линии;
• электрическое управление может включать местный пуск, блокировку по состоянию нижнего оборудования и интеграцию с АСУ ТП.

При эксплуатации контролируют затяжку болтов, состояние резинового соединения, шум подшипников, температуру вибромотора, отсутствие трещин и равномерность выхода продукта. Налипший слой следует удалять в безопасном остановленном состоянии, поскольку изменение массы рабочей части способно изменить характер колебаний.

Виброднище не является точным дозатором и не перемещает продукт на значительное расстояние. Его задача — восстановить и стабилизировать выгрузку из ёмкости. Производительность всей системы определяется совместно геометрией силоса, пропускным сечением выхода, свойствами материала и возможностями оборудования, установленного после разгрузочного узла.

Активная разгрузка особенно полезна для материалов, которые меняют текучесть во время хранения. Виброднище воздействует непосредственно на проблемную нижнюю зону силоса и помогает поддерживать работу линии без постоянного вмешательства персонала.

Ключевые преимущества виброднища:

• обеспечивает более равномерный выход муки, зерна, отрубей и других совместимых сыпучих материалов из накопительной ёмкости;
• предотвращает длительное сводообразование и уменьшает вероятность зависания продукта над выпуском;
• поддерживает стабильную загрузку транспортного, весового и дозирующего оборудования, установленного после силоса;
• снижает передачу вибрации на корпус ёмкости благодаря эластичному промежуточному соединению;
• предлагается в трёх размерах DRF060, DRF120 и DRF160 для привязки к разным разгрузочным зонам;
• может работать в автоматическом цикле по межмашинным блокировкам и сигналам системы управления;
• не требует сложного рабочего органа внутри продукта и остаётся доступным для осмотра снизу силоса;
• подходит для новых комплексов и модернизации существующих участков хранения при корректном расчёте креплений.

Практический эффект проявляется в снижении простоев, связанных с отсутствием подачи при фактически заполненном силосе. Равномерный выход также уменьшает резкие нагрузки на последующий шнек или дозатор и помогает автоматике точнее поддерживать заданный режим производства.

Экономический результат зависит от правильного подбора. Слишком маленькая рабочая зона не охватывает проблемный слой, а чрезмерно крупное исполнение увеличивает стоимость и требования к монтажу. Наиболее рациональное решение получают после анализа чертежа силоса, свойств продукта и графика разгрузки.

Перед запуском проверяют готовность транспортёра или приёмного оборудования, положение выпускной арматуры и отсутствие посторонних предметов. После подачи команды вибромотор раскручивает дебалансы и создаёт направленные колебания рабочей части, подвешенной под силосом через эластичное соединение.

Колебания распространяются по нижнему слою продукта, ослабляют внутреннее сцепление частиц и нарушают устойчивость свода. Материал начинает опускаться к выходу, а новые слои занимают освободившийся объём. При согласованной работе с нижним механизмом формируется равномерный поток без длительного зависания.

Последовательность рабочего процесса:

• проверка состояния силоса, гибкого соединения, выпускного патрубка и оборудования, принимающего продукт;
• открытие требуемой заслонки или запуск транспортирующего механизма в соответствии с алгоритмом линии;
• включение вибромотора и передача колебаний разгрузочному конусу без жёсткого воздействия на корпус ёмкости;
• разрыхление уплотнённого материала, разрушение свода и перемещение продукта в направлении выпускного отверстия;
• стабильная подача в шнек, норию, дозатор, весы либо пневматическую систему с учётом их допустимой загрузки;
• остановка вибрации после завершения выдачи или по сигналу блокировки, уровня либо состояния связанного оборудования.

Если поток остаётся неравномерным, нельзя автоматически увеличивать вибрацию до максимума. Сначала проверяют состояние продукта, открытие заслонки, заполнение нижнего транспортёра, эластичную вставку и геометрию выхода. Настройку дебалансов и частотного управления, если оно предусмотрено, выполняют в пределах инструкции и расчётных нагрузок.

1. Для чего виброднище устанавливают под силосом?
Оно активирует движение продукта у выпускного отверстия, разрушает своды и помогает обеспечить равномерную самотёчную разгрузку.
Это особенно важно для муки, отрубей и других материалов, способных слёживаться или образовывать устойчивые зависания.

2. Какие модели представлены в серии DRF?
В линейку входят DRF060, DRF120 и DRF160 с рабочими диаметрами соответственно 600, 1200 и 1600 мм.
Подходящий размер выбирают по геометрии конуса, характеристикам продукта и требуемому режиму выдачи.

3. Какие материалы можно разгружать через виброднище?
Оборудование применяют для муки, зерна, манной крупы, отрубей, крупы, комбикормовых компонентов и других совместимых сыпучих продуктов.
До подбора оценивают влажность, плотность, абразивность, текучесть, склонность к налипанию и санитарные требования.

4. Зачем между силосом и рабочей частью устанавливают гибкую вставку?
Она позволяет вибрирующему узлу перемещаться относительно неподвижной ёмкости и снижает передачу динамической нагрузки на стенки силоса.
Одновременно исправная манжета удерживает продукт внутри разгрузочной зоны и ограничивает пылевыделение.

5. Чем виброднище отличается от вибропитателя?
Оборудование для зерна — виброднище — активирует продукт непосредственно под силосом, а вибропитатель перемещает материал по собственному лотку и может регулировать подачу на следующую машину.
Эти устройства часто работают последовательно, но имеют разную конструкцию и технологическую роль.

6. Можно ли использовать виброднище как точный дозатор?
Нет, базовая функция оборудования заключается в стабилизации разгрузки, а не в измерении массы или формировании дозы с заданной точностью.
Для точного дозирования после него устанавливают весовой, объёмный или иной специализированный дозирующий узел.

7. Что влияет на равномерность выгрузки?
Важны свойства продукта, угол и форма конуса, размер выпуска, высота столба материала, состояние гибкой вставки и настройка вибропривода.
Также учитывают пропускную способность транспортёра или затвора, расположенного непосредственно под виброднищем.

8. Как обслуживать виброднище?
Периодически осматривают крепления, резиновое соединение, корпус, кабель, подшипники и вибромотор, а также удаляют налипший продукт.
Все работы выполняют после остановки подачи, снятия напряжения и механической фиксации оборудования согласно требованиям безопасности.

9. От чего зависит стоимость виброднища?
Цена определяется моделью DRF, диаметром, приводом, материалом контактных поверхностей, соединительными деталями, автоматикой и монтажной комплектацией.
Расчёт перед тем как купить виброднище подготавливают после получения чертежа силоса, данных о продукте, требуемом расходе, нижнем оборудовании, доступной высоте и адресе поставки.
