Вентилятор пневматики для зерна серии DPF

DPF подбирают как силовой элемент пневмотранспортной системы. Для такой машины недостаточно выбрать двигатель по номинальной мощности: необходимо связать расход воздуха, длину трассы, сопротивление труб, высоту подъёма, характер продукта и требуемую устойчивость потока. Чем сложнее маршрут пневмотранспорта, тем внимательнее рассчитывают рабочую точку вентилятора.
Линейка включает семь исполнений с установленной мощностью от 22 до 110 кВт. Все модели рассчитаны на высокоскоростную работу с частотой вращения 3000 об/мин, что позволяет создавать интенсивный поток воздуха для перемещения продукта внутри закрытой системы. Выбор конкретного исполнения выполняется по проекту, а не только по названию модели.

Таблица используется как ориентир для первичного выбора. Окончательная модель зависит от аэродинамического расчёта: диаметра труб, числа поворотов, скорости воздуха, массы переносимого продукта, сопротивления фильтров, циклонов и шлюзовых затворов. Одинаковая мощность может давать разный результат на двух объектах, если трассы отличаются по конфигурации.

Что уточнить перед подбором:

• какой продукт нужно перемещать: зерно, муку, крупку, отруби или промежуточную фракцию;
• расчётную производительность линии и режим работы в течение смены;
• общую длину пневмотрассы, количество поворотов, вертикальных участков и точек разгрузки;
• диаметры труб, наличие циклонов, фильтров, шлюзовых питателей и распределительных узлов;
• допустимую скорость воздуха, чтобы продукт не оседал и не повреждался при движении;
• условия установки вентилятора, требования к виброизоляции и доступу для обслуживания;
• нужна ли частотная регулировка, местный шкаф управления или интеграция в общую автоматику.

Правильно выбранный вентилятор должен обеспечивать стабильное движение продукта без запаса «на глаз». Избыточная мощность увеличивает энергопотребление и шум, а недостаточная приводит к оседанию продукта в трубах, перегрузке фильтров и нестабильной подаче на технологические машины. Поэтому DPF рационально подбирать вместе с пневмосхемой, а не как отдельную универсальную позицию.

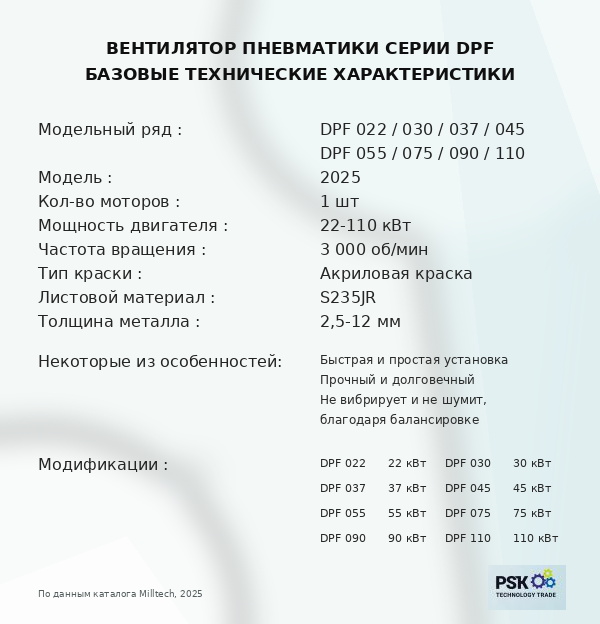

Характеристики:
Модельный ряд: DPF 022 / 030 / 037 / 045 / DPF 055 / 075 / 090 / 110
Модель: 2025
Количество моторов: 1 шт.
Мощность двигателя: 22−110 кВт
Частота вращения: 3 000 об/мин
Тип краски: Акриловая краска
Листовой материал: S235JR
Толщина металла: 2,5−12 мм
Некоторые из особенностей:

• Быстрая и простая установка
• Прочный и долговечный
• Не вибрирует и не шумит благодаря балансировке

Модификации:
DPF 022 — мощность 22 кВт
DPF 030 — мощность 30 кВт
DPF 037 — мощность 37 кВт
DPF 045 — мощность 45 кВт
DPF 055 — мощность 55 кВт
DPF 075 — мощность 75 кВт
DPF 090 — мощность 90 кВт
DPF 110 — мощность 110 кВт

DPF — это вентилятор для технологических участков, где продукт должен перемещаться по закрытой воздушной линии без дополнительных шнеков или механических транспортёров на каждом переходе. Внутри пневмотрассы создаётся направленный поток воздуха: он захватывает продукт, переносит его по трубам и подаёт к следующему узлу — рассеву, циклону, фильтру, бункеру или другому оборудованию мельницы.

Такой узел важен не сам по себе, а как часть всей транспортной схемы. Если вентилятор подобран с недостаточным запасом, продукт начинает задерживаться в трубах, появляются неравномерные подачи и риск забивания участков. Если мощность выбрана без расчёта, предприятие получает лишние энергозатраты и повышенную нагрузку на воздуховоды. Поэтому серию DPF подбирают после оценки трассы, количества поворотов, высотных отметок, типа продукта и требуемого расхода воздуха.

Вентилятор DPF работает как источник воздушного потока для закрытой транспортной системы. Электродвигатель приводит во вращение рабочее колесо, поток ускоряется внутри корпуса и направляется в воздуховод. За счёт созданного разрежения и давления продукт втягивается в трассу, перемещается по трубам и отделяется от воздуха в последующих аппаратах — циклонах, фильтрах или приёмных ёмкостях.

Конструкция вентилятора должна согласовываться с пневмосетью. Важны не только корпус и двигатель, но и посадка на раму, направление патрубков, жёсткость крепления, отсутствие подсоса воздуха, балансировка вращающихся деталей и возможность безопасного доступа к обслуживаемым зонам. При работе с мукой и зерновой пылью особое внимание уделяют герметичности соединений и регулярному контролю состояния трассы.

Конструктивные особенности DPF:

• рабочее колесо, формирующее интенсивный поток воздуха для пневмотранспорта;
• электродвигатели мощностью 22, 37, 45, 55, 75, 90 или 110 кВт;
• частота вращения 3000 об/мин для всех основных исполнений серии;
• прочный металлический корпус для эксплуатации в мукомольном и зерноперерабатывающем цехе;
• входной и выходной патрубки для подключения к трубопроводам, циклонам и фильтрам;
• возможность установки на раме с учётом виброразвязки и сервисного доступа;
• совместимость с пневмотрассами перемещения муки, крупок, зерна и продуктов помола;
• подбор направления потока и присоединительных элементов под схему конкретной линии;
• возможность использования частотного управления при необходимости регулировать режим;
• адаптация под новые комплексы и реконструкцию существующих мукомольных систем.

Эксплуатационная логика DPF строится на стабильности воздуха. Перед запуском проверяют чистоту трассы, положение заслонок, работу фильтров, состояние патрубков и направление вращения. После пуска контролируют шум, вибрацию, ток двигателя и равномерность переноса продукта. Если в трубах появляется оседание или скачки подачи, сначала ищут причину в сопротивлении сети, подсосах, забитых фильтрах или неправильной скорости воздуха.

Роль пневмосхемы
Даже мощный вентилятор не компенсирует ошибки в трассе. Малый диаметр труб, резкие повороты, длинные горизонтальные участки, перегруженные фильтры и негерметичные соединения меняют рабочую точку машины. Поэтому при проектировании DPF увязывают с маршрутами продукта, циклонами, шлюзовыми затворами, аспирацией, системой управления и режимом загрузки мельницы.

Для стабильной работы нельзя допускать попадания крупных посторонних предметов в пневмотранспорт, эксплуатации с забитыми фильтрами, неотрегулированными заслонками, разрушенными гибкими вставками и повышенной вибрацией. Регламент обслуживания включает осмотр корпуса, проверку креплений, контроль рабочего колеса, состояния двигателя, подшипников, патрубков, соединений воздуховодов и защитных элементов.

Принцип работы вентилятора DPF основан на создании устойчивого воздушного потока внутри закрытой пневмотранспортной линии. После включения электродвигателя рабочее колесо набирает скорость, воздух ускоряется в корпусе и уходит в трубопровод. В зоне забора формируется поток, который подхватывает продукт и переносит его к следующему технологическому участку.

Рабочий цикл оборудования:

1. Проверка трассы. Перед запуском оператор убеждается, что воздуховоды, фильтры, циклоны и приёмные узлы готовы к работе.
2. Пуск электродвигателя. Рабочее колесо выходит на режим и начинает формировать воздушный поток.
3. Захват продукта. Зерно, мука, крупка или промежуточная фракция попадает в поток воздуха через загрузочный узел.
4. Перемещение по трубопроводу. Воздушная смесь движется по заданной трассе с расчётной скоростью.
5. Подача к следующему аппарату. Продукт поступает к циклону, фильтру, рассеву, бункеру или другому узлу линии.
6. Отделение воздуха. В приёмном оборудовании продукт отделяется, а воздух выводится через фильтрацию или аспирационную сеть.
7. Контроль режима. Во время работы отслеживают ток двигателя, вибрацию, шум и равномерность транспортировки.

Качество работы оценивают не только по факту движения продукта. Важно, чтобы в трубах не было оседания, фильтры не перегружались, продукт не травмировался чрезмерной скоростью, а подача на технологические машины оставалась ровной. При изменении маршрута, производительности или фракции продукта режимы нужно проверять заново.

В мощных исполнениях DPF 75, DPF 90 и DPF 110 особенно важно соблюдать расчётную пневмосхему. Большой двигатель даёт высокий потенциал потока, но без согласования с трубами, фильтрами и точками разгрузки он может работать неэффективно и расходовать лишнюю электроэнергию.

Главное преимущество DPF — способность поддерживать непрерывное перемещение продукта внутри мукомольного предприятия. Для линии производства муки это критично: даже хорошо настроенный помол теряет стабильность, если промежуточные фракции задерживаются, подаются рывками или забивают транспортные участки.

• Ключевые преимущества:
• широкая линейка мощностей от 22 до 110 кВт для разных пневмотрасс;
• единая частота вращения 3000 об/мин в основных исполнениях серии;
• устойчивое перемещение зерна, муки, крупок и продуктов размола;
• возможность построить закрытую транспортную схему с минимальным пылевыделением;
• совместимость с циклонами, фильтрами, бункерами, рассевами и другим оборудованием мельницы;
• снижение риска простоев при правильном подборе по сопротивлению сети;
• подходит для новых линий и модернизации действующих мукомольных комплексов;
• адаптация под разные маршруты продукта, высоты, повороты и точки разгрузки;
• простая сервисная логика с контролем двигателя, креплений, патрубков и рабочего колеса;
• возможность проектного подбора под производительность предприятия.

Сферы применения DPF:

• мукомольные заводы с многоэтажной схемой перемещения продукта;
• линии помола пшеницы, ржи, кукурузы и других зерновых культур;
• участки транспортировки муки, крупки, отрубей и промежуточных фракций;
• системы подачи продукта к циклонам, фильтрам, рассевам и накопительным бункерам;
• крупяные и комбикормовые предприятия, где нужен закрытый воздушный транспорт;
• модернизация мельниц, где необходимо повысить устойчивость пневмотрассы.

Для действующей мельницы вентилятор DPF полезен тогда, когда требуется стабилизировать пневмотранспорт без полной перестройки технологической схемы. При правильной привязке к трубопроводам и фильтрам он помогает устранить слабые места в перемещении продукта, снизить вероятность забивания трассы и обеспечить более ровную загрузку последующих машин.

Экономический эффект формируется за счёт устойчивой работы линии, меньшего числа остановок, предсказуемой подачи продукта и оптимального расхода энергии. При этом важно не завышать мощность без расчёта: рациональный выбор модели даёт лучшую окупаемость, чем установка максимально мощного вентилятора без анализа пневмосети.

Старшие модели DPF 90 и DPF 110 применяют на крупных участках, где требуется высокий воздушный поток. Младшие исполнения DPF 22, DPF 37 и DPF 45 удобны для локальных задач, коротких трасс и производственных линий с умеренной нагрузкой. Средний диапазон DPF 55 и DPF 75 часто используют как компромисс между запасом и энергопотреблением.

1. Для чего нужен вентилятор DPF в мукомольной линии?
DPF создаёт воздушный поток, который перемещает зерно, муку, крупку и промежуточные продукты помола по трубопроводам. В технологической схеме он обеспечивает связь между машинами и помогает поддерживать непрерывность производства без задержек продукта в транспортных участках.

2. Чем вентилятор пневмотранспорта отличается от обычного промышленного вентилятора?
Вентилятор для пневматики работает не только с воздухом, но и с воздушно-продуктовой смесью в технологической системе. Его подбирают с учётом сопротивления труб, характеристик продукта, точек загрузки и разгрузки, фильтров, циклонов и режима работы мельницы.

3. Какие модели входят в серию DPF?
В линейке применяются DPF 22, DPF 37, DPF 45, DPF 55, DPF 75, DPF 90 и DPF 110. Число в названии соответствует мощности двигателя в кВт. Все указанные исполнения работают с частотой вращения 3000 об/мин.

4. Как выбрать подходящую мощность вентилятора?
Выбор выполняют по аэродинамическому расчёту. Нужно знать длину трассы, диаметр труб, число поворотов, высоту подъёма, производительность, вид продукта, сопротивление фильтров и циклонов. Без этих данных модель можно подобрать только предварительно.

5. Можно ли поставить DPF в уже работающую мельницу?
Да, вентилятор можно включить в существующую пневмосистему, если провести проверку трассы и согласовать присоединительные размеры. При реконструкции особенно важно оценить изношенность воздуховодов, герметичность соединений, состояние фильтров и фактическое сопротивление сети.

6. Какие продукты можно транспортировать с помощью DPF?
Вентиляторы серии DPF применяют для перемещения зерна, муки, крупки, отрубей и промежуточных продуктов помола. Конкретный режим зависит от плотности, сыпучести, влажности и допустимой скорости движения продукта в трубах.

7. Нужна ли частотная регулировка?
Частотное регулирование не всегда обязательно, но оно полезно, если линия работает с разными продуктами, переменной загрузкой или несколькими режимами. Возможность регулировать обороты помогает точнее согласовать поток воздуха с фактической задачей и снизить лишнее энергопотребление.

8. Почему в пневмотрассе может оседать продукт?
Основные причины - недостаточная скорость воздуха, лишнее сопротивление, забитые фильтры, негерметичные соединения, неправильно выбранный диаметр труб, резкие повороты или слишком высокая подача продукта. В таких случаях проверяют всю систему, а не только сам вентилятор.

9. Какие требования важны для безопасной эксплуатации?
Необходимо контролировать вибрацию, крепление корпуса, состояние рабочего колеса, ток двигателя, чистоту воздуховодов, исправность фильтров и отсутствие посторонних предметов. Также важна герметичность соединений, особенно при работе с мукой и зерновой пылью.

10. От чего зависит цена вентилятора пневматики DPF?
Стоимость зависит от выбранной мощности, конфигурации патрубков, требований к раме и виброразвязке, комплекта автоматики, необходимости частотного преобразователя, условий доставки, монтажной привязки и пусконаладочных работ. Для точного расчёта требуется схема пневмотранспорта.
