MCC-панели управления для электродвигателей технологической линии

Способ управления двигателем выбирают по его мощности, характеру нагрузки и требованиям технологического процесса. Прямой пуск подходит для механизмов, где допустимы пусковой ток и фиксированная скорость; плавный пуск применяют для снижения механических и электрических ударов; частотное управление используют, когда требуется менять производительность, давление, расход или скорость перемещения продукта.

Количество и тип ячеек определяют по ведомости электроприводов. Для каждой позиции указывают мощность, ток, режим работы, направление вращения, способ пуска, наличие тормоза или датчиков, требуемые команды, аварийные сигналы и связь с технологическими блокировками. Дополнительно учитывают резерв места, нагрузочную способность шин и тепловыделение силовой электроники.

До изготовления согласовывают однолинейную схему, перечень двигателей, функциональное описание, таблицу сигналов, сетевую архитектуру, кабельный журнал и план размещения шкафов. Такой комплект исходных данных позволяет связать силовую часть MCC с ПЛК и исключить расхождения между электрическим проектом и алгоритмом работы линии.

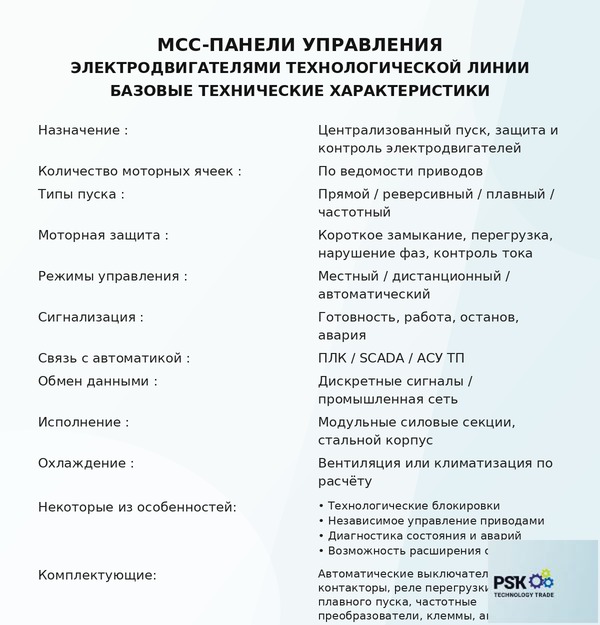

Характеристики:
Назначение: централизованный пуск, защита и контроль электродвигателей
Количество моторных ячеек: по ведомости приводов
Типы пуска: прямой / реверсивный / плавный / частотный
Моторная защита: короткое замыкание, перегрузка, нарушение фаз, контроль тока
Режимы управления: местный / дистанционный / автоматический
Сигнализация: готовность, работа, останов, авария
Связь с автоматикой: ПЛК / SCADA / АСУ ТП
Обмен данными: дискретные сигналы / промышленная сеть
Исполнение: модульные силовые секции, стальной корпус
Охлаждение: вентиляция или климатизация по расчёту
Некоторые из особенностей:

• Технологические блокировки
• Независимое управление приводами
• Диагностика состояния и аварий
• Возможность расширения — окончание строки обрезано на изображении

Комплектующие: автоматические выключатели, контакторы, реле перегрузки, устройства плавного пуска, частотные преобразователи, клеммы — оставшаяся часть текста закрыта логотипом и обрезана.

MCC-панель включается в состав мукомольного оборудования и выполняется в металлическом промышленном корпусе с разделением на силовые ячейки, шинные зоны, участки управления и клеммные отсеки. Модульная компоновка помогает локализовать обслуживание конкретного привода и уменьшает вероятность случайного воздействия на соседние цепи.

Основные конструктивные и эксплуатационные особенности:

• вводной и секционные аппараты принимают питание и распределяют его между моторными ячейками в соответствии с однолинейной схемой;
• силовая ячейка комплектуется коммутацией и защитой, подобранными по номинальному току, пусковому режиму и характеристикам конкретного электродвигателя;
• контакторы обеспечивают дистанционное включение, отключение и при необходимости реверсирование привода по командам местного поста или автоматики;
• реле моторной защиты и контрольные устройства отслеживают перегрузку, нарушения фаз и другие заданные состояния с выдачей сигнала или отключением;
• частотные преобразователи и устройства плавного пуска размещаются в отдельных секциях с учётом вентиляции, электромагнитной совместимости и требований изготовителя;
• местные органы управления и световая индикация позволяют проверить готовность, режим и аварию механизма при наладке или сервисных операциях;
• интерфейсные модули передают команды и диагностику в ПЛК, SCADA или АСУ ТП через дискретные цепи либо промышленную сеть, выбранную проектом;
• электрические схемы, перечень аппаратов, планы клемм и маркировка кабелей входят в комплект документации, необходимый для монтажа и обслуживания.

В эксплуатации проверяют состояние контактов и соединений, нагрев силовых аппаратов, чистоту фильтров и вентиляционных каналов, работу защит, целостность изоляции и надёжность заземления. Для преобразователей частоты и других электронных модулей дополнительно контролируют температуру, загрязнение радиаторов и зарегистрированные коды неисправностей.

Замена двигателя, изменение способа пуска или повышение мощности требуют повторного инженерного расчёта. Даже при наличии свободной ячейки необходимо подтвердить достаточность шин, вводного аппарата, охлаждения, кабеля и настроек защит, а затем обновить схемы и параметры системы автоматизации.

Централизация моторных нагрузок делает электрическую часть линии более понятной и управляемой. Вместо разрозненных пускателей предприятие получает единую систему с разделением по приводам, согласованной защитой, стандартной маркировкой и удобным обменом данными с автоматикой.

Ключевые преимущества MCC-панелей:

• объединяют управление электродвигателями разных технологических участков в едином промышленном шкафном комплексе;
• повышают безопасность приводов за счёт индивидуально рассчитанной коммутации, моторной защиты и контролируемого отключения;
• сокращают время диагностики благодаря раздельным ячейкам, световой индикации, журналам автоматики и однозначной маркировке;
• поддерживают прямой пуск, реверс, плавный разгон и частотное регулирование в составе одной проектной архитектуры;
• позволяют выполнять межмашинные блокировки и дистанционные команды через связь с ПЛК, SCADA и АСУ ТП;
• адаптируются к перечню механизмов, токам, условиям размещения, требованиям к резервированию и планам расширения производства;
• упрощают регламентное обслуживание за счёт функционального разделения секций, доступности компонентов и полного комплекта схем;
• помогают снизить риск каскадных остановок, поскольку неисправный привод отключается собственной защитой и идентифицируется отдельно.

Практический результат проявляется в более стабильном запуске технологических маршрутов и быстром обнаружении проблемного механизма. Оператор видит, какой двигатель готов, работает или остановлен защитой, а электрослужба получает структурированную схему для поиска неисправности и безопасного проведения ремонта.

Мукомольная мельница покажет экономический эффект при правильном составе ячеек. Избыточное количество частотных преобразователей повышает стоимость без технологической необходимости, а упрощённая защита создаёт риск простоев и повреждений. Оптимальная MCC формируется на основе ведомости электроприводов, алгоритма линии и планов её дальнейшего развития.

Электроэнергия поступает на вводной аппарат MCC и через систему шин распределяется по отдельным моторным ячейкам. После подачи управляющего разрешения выбранная ячейка подключает двигатель к сети напрямую, через устройство плавного пуска или через частотный преобразователь — в зависимости от предусмотренного решения.

Перед запуском автоматика проверяет цепь аварийного останова, готовность защит и технологические разрешения. В процессе работы контролируются состояние пусковой аппаратуры и доступные параметры привода. При перегрузке, коротком замыкании, нарушении фаз либо ином заданном событии ячейка отключает двигатель и передаёт информацию о причине остановки на панель оператора или верхний уровень.

Типовая последовательность работы MCC-системы:

• подача питания на ввод и внутренние шины после проверки положения аппаратов, заземления и готовности шкафа к работе;
• формирование сигнала готовности каждой моторной ячейки при исправных цепях управления и отсутствии активной аварии;
• получение команды пуска от местного поста, ПЛК или АСУ ТП после выполнения технологических межблокировок;
• включение контактора, плавного пускателя либо частотного преобразователя и разгон двигателя до заданного режима;
• непрерывный контроль состояний привода с передачей сигналов работы, останова, предупреждения и неисправности;
• защитное отключение при опасном отклонении, фиксация события и повторный запуск только после устранения причины и разрешённого сброса.

MCC обеспечивает силовое исполнение команд, но не заменяет технологический контроллер. Последовательности запуска норий, вентиляторов, шнеков и помольных машин обычно формируются в ПЛК или АСУ ТП, а моторный центр принимает эти команды, безопасно коммутирует нагрузку и возвращает диагностическую информацию.

1. Что означает MCC и для чего нужна такая панель?
MCC расшифровывается как Motor Control Center — центр управления электродвигателями. Панель объединяет питание, пуск, защиту и контроль моторных нагрузок.
На мельнице через MCC могут обслуживаться нории, шнеки, конвейеры, вентиляторы, сепараторы, вальцовые станки и вспомогательные механизмы.

2. Чем MCC отличается от распределительной панели?
Распределительная панель выдаёт электроэнергию по фидерам на различные группы потребителей. MCC специализирована на электродвигателях и содержит индивидуальные пусковые и защитные ячейки.
В типовой схеме распределительный шкаф может питать MCC, а моторный центр уже управляет конкретными приводами технологической линии.

3. Чем MCC отличается от панели управления ПЛК?
ПЛК-панель выполняет алгоритмы, обрабатывает сигналы датчиков и формирует команды. MCC реализует силовой пуск, останов и защиту двигателя по полученной команде.
Обе системы работают совместно: контроллер управляет последовательностью процесса, а MCC безопасно коммутирует электрические нагрузки.

4. Какие способы запуска двигателя можно предусмотреть?
По проекту применяют прямой пуск, реверсивную схему, устройство плавного пуска или частотный преобразователь.
Выбор зависит от мощности, механической нагрузки, допустимого пускового тока, необходимости регулирования скорости и требований технологического процесса.

5. Какие защиты используются в моторных ячейках?
Комплектация может включать защиту от короткого замыкания, перегрузки, нарушения фаз, недопустимого тока и других согласованных состояний.
Настройки и состав аппаратов определяются характеристиками двигателя, кабеля, сети и механизмом, который приводит электродвигатель.

6. Можно ли интегрировать MCC с ПЛК и SCADA?
Да. Панель может принимать команды пуска и останова, а также передавать готовность, работу, аварию и диагностические данные.
Способ обмена — дискретные сигналы или промышленная сеть — выбирают при проектировании общей системы автоматизации.

7. Можно ли установить частотные преобразователи внутри MCC?
Да, если корпус, вентиляция, компоновка, электромагнитная совместимость и условия эксплуатации рассчитаны для такой аппаратуры.
Для каждого регулируемого привода уточняют диапазон скорости, характер нагрузки, способ торможения и требования к управлению.

8. Как обслуживать MCC-панель?
Необходимы плановые осмотры, очистка, проверка соединений, контакторов, защит, вентиляции, заземления, индикации и зарегистрированных аварий.
Обслуживание выполняет квалифицированный электротехнический персонал с соблюдением правил снятия напряжения и безопасного доступа к силовым секциям.

9. От чего зависит стоимость MCC-панели управления?
Цена определяется числом и мощностью двигателей, типами моторных ячеек, составом защит, наличием преобразователей, архитектурой шин, корпусом и интерфейсами.
Для расчёта предоставляют перечень электроприводов, однолинейную схему, функциональный алгоритм, таблицу сигналов, условия установки и требования к монтажу и пусконаладке.
