Роторная воздуходувка для транспортировки муки, крупы, отрубей

Исполнение выбирают по совокупности параметров. Для DBP 50 подтверждён диапазон подачи 0,38−2,31 куб. м/мин, для DBP 65 — 1,41−4,51 куб./мин при скорости роторов от 850 до 1750 об/мин. Требуемая мощность изменяется вместе с оборотами и нагрузкой, поэтому электродвигатель и защиту назначают после расчёта фактического режима.

Габаритные данные серии также различаются. Для DBP 50 указаны размеры A 410 мм, B 850 мм, C 500 мм, D 1100 мм и E 1150 мм; для DBP 65 — A 410 мм, B 980 мм, C 500 мм, D 1300 мм и E 1150 мм. При привязке предусматривают дополнительное место для двигателя, муфты, глушителя, арматуры и обслуживания подшипниковых узлов.

Выбирать агрегат только по верхнему значению производительности неверно. Воздуходувка должна попадать в устойчивую рабочую область при реальном сопротивлении сети. Для этого рассчитывают потери давления, проверяют скорость воздуха в трубопроводах, определяют температуру нагнетания и оценивают запас без длительной работы на нежелательной границе режима.

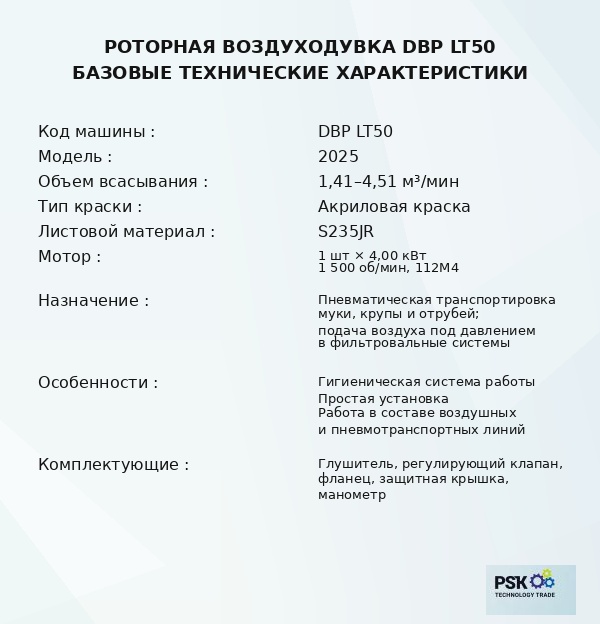

Характеристики:
Код машины: DBP LT50
Модель: 2025
Объем всасывания: 1,41−4,51 м³/мин
Тип краски: Акриловая краска
Листовой материал: S235JR
Мотор: 1 шт x 4,00 кВт
1 500 об/мин, 112M4
Назначение:

• Пневматическая транспортировка муки, крупы и отрубей;
• Подача воздуха под давлением в фильтровальные системы.

Особенности:

• Гигиеническая система работы
• Простая установка
• Работа в составе воздушных и пневмотранспортных линий

Комплектующие: Глушитель, регулирующий клапан, фланец, защитная крышка, манометр.

Мукомольное оборудование — воздуходувки применяется на мельницах в секции траспортировки зерна. Основу агрегата образуют корпус с всасывающим и нагнетательным каналами, пара синхронизированных роторов, валы, зубчатая передача синхронизации, подшипниковые опоры и привод. В комплектной поставке могут предусматриваться рама, соединительная муфта, глушитель, регулирующий клапан, манометр, фланцы и защитные элементы.

Конструктивные и функциональные особенности оборудования:

• два профилированных ротора перемещают воздух отдельными объёмами и не должны соприкасаться между собой или с рабочей поверхностью корпуса;
• синхронизирующие шестерни удерживают взаимное положение роторов и передают вращение в противоположных направлениях;
• рабочая камера отделена от узлов смазки, благодаря чему воздух в технологический контур поступает без целенаправленного впрыска масла;
• муфта передаёт крутящий момент от электродвигателя к роторному блоку и требует точной центровки при монтаже;
• глушитель снижает аэродинамический шум на выбранном участке, но не отменяет требований к общей шумозащите помещения;
• манометр и регулирующая арматура позволяют контролировать состояние сети и выполнять настройку в пределах проектного режима;
• подшипниковые и зубчатые узлы рассчитаны на промышленную работу при соблюдении графика смазки, контроле температуры и отсутствии перегрузки;
• стальной корпус и основание подбираются с учётом вибрационной нагрузки, способа крепления и условий производственного помещения.

Во время эксплуатации оператор отслеживает давление, температуру, уровень шума, вибрацию, ток двигателя и состояние воздушных фильтров. Рост сопротивления при неизменной подаче часто указывает на загрязнение трассы, засорение фильтра, переполнение приёмного аппарата или неверное положение арматуры.

Безмасляный воздушный тракт не означает, что агрегат полностью работает без смазки. Масло или консистентный материал применяется в редукторной и подшипниковой части согласно регламенту, но не должен попадать в камеру перемещения воздуха. Состояние уплотнений поэтому относится к ключевым контрольным точкам.

Преимущества объёмной двухроторной схемы проявляются там, где требуется предсказуемая подача воздуха при переменном сопротивлении технологической сети. Правильно подобранная воздуходувка поддерживает транспортный режим, снижает вероятность выпадения продукта в трубах и помогает синхронизировать работу нескольких аппаратов.

Ключевые преимущества роторной воздуходувки:

• формирует стабильный воздушный поток для пневматического перемещения сухих сыпучих продуктов;
• предлагается в исполнениях DBP 50 и DBP 65 с различными диапазонами подачи и расчётной мощности;
• обеспечивает безмасляное прохождение воздуха через рабочую камеру при штатном состоянии уплотнений;
• может работать в горизонтальных и вертикальных транспортных схемах после инженерного расчёта сети;
• комплектуется элементами, необходимыми для подключения, регулирования и контроля воздушного контура;
• имеет разборную компоновку, позволяющую обслуживать привод, подшипники, шестерни и роторный блок;
• используется на мельницах, крупяных, комбикормовых, семяочистительных и других пищевых предприятиях;
• адаптируется к индивидуальной трассе по расходу, давлению, мощности привода и присоединительным размерам.

Для предприятия воздуходувка является не отдельным источником воздуха, а частью взаимосвязанной системы. Её результат зависит от герметичности труб, работы шлюзовых затворов, правильного отделения продукта в циклоне, чистоты фильтра и согласованной подачи материала. Оптимизация одного агрегата без проверки всей сети редко даёт устойчивый эффект.

Экономичность определяется рабочей точкой. Завышенная модель при чрезмерном дросселировании расходует лишнюю электроэнергию, а недостаточная вынуждает систему работать с низкой скоростью воздуха и риском отложения продукта. Расчёт позволяет выбрать DBP 50 или DBP 65 без необоснованного запаса и обеспечить доступное обслуживание.

После запуска электродвигатель через муфту вращает ведущий вал. Синхронизирующая передача сообщает второму ротору движение в противоположном направлении, сохраняя установленные зазоры. На стороне всасывания между лопастями и корпусом образуются изолированные объёмы воздуха.

При дальнейшем повороте эти объёмы переносятся к выпускному окну и соединяются с нагнетательной магистралью. Воздух вытесняется в систему, где давление определяется сопротивлением трубопровода и подключённых аппаратов. Цикл многократно повторяется, формируя почти непрерывный поток.

Основные этапы работы:

• проверка открытого прохода воздушной сети, уровня смазки в предусмотренных узлах и готовности приёмного оборудования;
• пуск электродвигателя без подачи продукта и выход роторов на установленную скорость вращения;
• захват воздуха со стороны всасывающего патрубка в полости между профилями роторов и корпусом;
• перенос воздушных объёмов к нагнетательному окну без внутреннего контакта вращающихся элементов;
• вытеснение воздуха в продуктопровод или фильтровальный контур и формирование рабочего давления сети;
• подача сыпучего продукта после стабилизации воздушного режима и контроль параметров во время транспортирования.

Последовательность остановки также согласуют с технологической линией. Сначала прекращают ввод материала и дают системе освободить трубопровод, затем останавливают воздуходувку. Отключение агрегата при заполненной трассе может вызвать оседание продукта, затор и повышенную нагрузку при следующем пуске.

1. Для чего роторная воздуходувка применяется на мукомольном предприятии?
Она создаёт воздушный поток, необходимый для пневматического перемещения муки, манной крупы, отрубей и совместимых продуктов по трубопроводам.
Кроме транспортной задачи агрегат может обеспечивать предусмотренный проектом режим воздушной системы фильтра и очистки его рабочих элементов.

2. Чем роторная воздуходувка отличается от вентилятора пневматики?
Обе машины перемещают воздух, но работают в разных областях расхода и давления и имеют различный принцип действия. Роторный агрегат переносит фиксированные объёмы между лопастями и корпусом.
Окончательный выбор делают по аэродинамическому расчёту; взаимозаменять воздуходувку и центробежный вентилятор без проверки характеристик нельзя.

3. Как выбрать между DBP 50 и DBP 65?
DBP 50 имеет подтверждённый диапазон 0,38−2,31 м³/мин, а DBP 65 — 1,41−4,51 м³/мин при 850−1750 об/мин.
Решение принимают по требуемой рабочей точке, сопротивлению сети, мощности, температуре, диаметру трассы и количеству транспортируемого материала.

4. Может ли воздуходувка транспортировать зерно напрямую?
Агрегат перемещает воздух, а продукт вводится в пневматическую линию через предназначенное для этого оборудование. Совместимость конкретной культуры и фракции подтверждают расчётом.
Для цельного зерна могут быть предпочтительны механические транспортёры, поскольку высокая скорость в воздушной трассе способна увеличивать повреждение и энергозатраты.

5. Что означает безмасляное сжатие воздуха?
Смазочный материал не впрыскивается в рабочую камеру и при исправных уплотнениях не поступает в технологический поток.
При этом зубчатая передача и подшипники обслуживаются по регламенту, поэтому необходимо контролировать уровень и состояние смазки в изолированных узлах.

6. От чего зависит фактическая производительность?
На подачу влияют скорость вращения, модель, сопротивление сети, состояние фильтров, герметичность трубопроводов, температура воздуха и режим загрузки продукта.
Паспортный расход рассматривают вместе с требуемым давлением; одно максимальное значение без характеристики системы не определяет реальную работу.

7. Что необходимо предусмотреть при монтаже?
Требуются жёсткое основание, точная центровка привода, доступ к обслуживаемым узлам, корректное направление потока, гибкие или компенсирующие соединения по проекту и безопасное ограждение муфты.
До пуска проверяют чистоту труб, положение арматуры, крепёж, направление вращения, смазку, электрическую защиту и готовность оборудования, принимающего воздух и продукт.

8. Как обслуживать роторную воздуходувку?
По графику контролируют масло или смазку в предусмотренных отсеках, состояние подшипников, шестерён, уплотнений, муфты, глушителей, креплений и измерительных приборов.
Очистку, регулировку и разборку выполняют только после остановки, снятия давления, блокировки электропитания и охлаждения нагретых частей.

9. От чего зависит стоимость роторной воздуходувки?
Цена определяется моделью DBP, расчётным расходом и давлением, выбранным двигателем, комплектацией рамы, муфты, глушителей, арматуры, манометра, фланцев и автоматики.
Итоговый расчёт формируют после получения схемы пневмотранспорта, параметров продукта, длины и диаметра трубопроводов, высоты подъёма, режима эксплуатации, адреса доставки и перечня монтажно-наладочных работ.
