Цепной конвейер для горизонтальной транспортировки зерна

Цепной транспортёр проектируется как часть общей технологической трассы. Рабочее сечение короба задаёт доступный объём перемещаемого слоя, длина определяет число промежуточных секций, а тип цепи и скребка выбирают по массе, размеру и сопротивлению продукта. Поэтому параметры привода рассчитываются для каждого проекта.

Важно! Одинаковая геометрия даёт различную массовую производительность на пшенице, отрубях и крупке из-за разницы насыпной плотности и допустимой скорости движения. Финальный режим согласуют с загрузочным и принимающим оборудованием.

При компоновке проверяют высоту загрузки, направление потока, расположение приводной и натяжной станций, количество выпусков, место для открытия сервисных люков и возможность замены цепного контура. Опоры и соединения секций должны воспринимать рабочие нагрузки без перекоса корпуса.

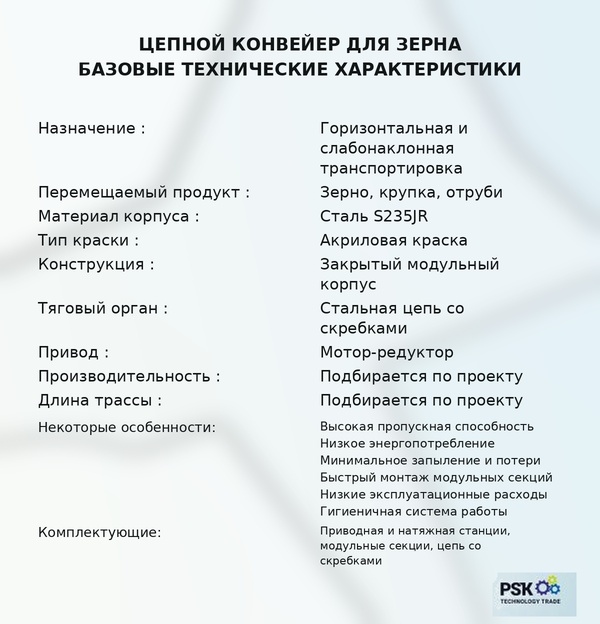

Характеристики:
Назначение: Горизонтальная и слабонаклонная транспортировка
Перемещаемый продукт: Зерно, крупка, отруби
Материал корпуса: Сталь S235JR
Тип краски: Акриловая краска
Конструкция: Закрытый модульный корпус
Тяговый орган: Стальная цепь со скребками
Привод: Мотор-редуктор
Производительность: Подбирается по проекту
Длина трассы: Подбирается по проекту

• Некоторые особенности:
• Высокая пропускная способность
• Низкое энергопотребление
• Минимальное запыление и потери
• Быстрый монтаж модульных секций
• Низкие эксплуатационные расходы
• Гигиеничная система работы

Комплектующие: Приводная и натяжная станции, модульные секции, цепь со скребками.

Оборудование для транспортировки зерна — цепной конвейер — состоит из приводной секции, модульного промежуточного корпуса и натяжной секции. Привод вращает звёздочки, замкнутая цепь перемещается по направляющим, а закреплённые на ней скребки ведут материал по закрытому корыту. Сервисные люки обеспечивают доступ к внутренним элементам после безопасной остановки.

Основные конструктивные и функциональные особенности:

• корпус выполняется из стали и образует закрытый маршрут для перемещения сыпучего продукта;
• промежуточные модули позволяют набрать требуемую длину и привязать оборудование к планировке объекта;
• тяговая цепь подбирается по размеру, массе продукта, расчётному усилию и условиям непрерывной эксплуатации;
• скребки из износостойкого материала перемещают слой по днищу и помогают сохранять равномерность потока;
• приводная станция с мотор-редуктором передаёт движение цепному контуру через ведущие звёздочки;
• натяжной механизм компенсирует вытяжку цепи и позволяет поддерживать необходимый предварительный натяг;
• смотровые и сервисные крышки упрощают контроль цепи, скребков, крепежа и внутренних направляющих;
• загрузочные и выпускные патрубки размещаются в соответствии с маршрутами продукта и соседним оборудованием.

В эксплуатации контролируют натяжение и равномерность хода цепи, износ звёздочек и скребков, нагрев подшипников и редуктора, шум, вибрацию, состояние креплений и отсутствие подпора на выгрузке. Ослабленная либо чрезмерно натянутая цепь ускоряет износ и повышает нагрузку на привод.

Цепной конвейер не является универсальной заменой любому транспорту. Для вертикального подъёма обычно выбирают норию, для аккуратной подачи штучной продукции — ленточный конвейер, а для короткого локального распределения порошка может подойти шнек. Решение принимают по всей схеме перемещения.

Цепная схема подходит для производственных маршрутов, где важны высокая несущая способность, закрытое перемещение и возможность набрать значительную длину из стандартных секций. При корректном расчёте транспортёр устойчиво работает в составе непрерывной линии.

Ключевые преимущества цепного конвейера:

• перемещает зерновые культуры, крупку, отруби и другие согласованные сыпучие материалы по горизонтальной трассе;
• может использоваться с небольшим наклоном после проверки производительности, заполнения и тягового усилия;
• имеет модульное построение из приводной, промежуточных и натяжной частей под требуемую длину;
• закрытый стальной корпус сокращает рассыпание продукта и помогает поддерживать чистоту рабочего участка;
• тип цепи и скребковых элементов выбирается с учётом размера, массы и свойств перемещаемого материала;
• система натяжения позволяет поддерживать рабочее состояние цепного контура и компенсировать его вытяжку;
• сервисные люки дают доступ к основным внутренним узлам для регламентного осмотра и очистки;
• оборудование интегрируется в мельницы, элеваторы, склады, терминалы, комбикормовые и другие зерновые линии.

Практическая эффективность зависит от равномерной загрузки и свободного выхода продукта. Резкие перепады подачи, переполнение следующего приёмника или попадание крупных посторонних предметов увеличивают сопротивление движению. Датчики подпора, контроля скорости и аварийной остановки помогают согласовать работу транспортного участка.

Экономический результат определяется не только ценой оборудования, но и правильностью трассы. Доступ к натяжной станции, своевременная замена изношенных скребков, контроль удлинения цепи и обслуживание мотор-редуктора снижают вероятность внеплановой остановки всей технологической линии.

До запуска проверяют крепление секций, положение ограждений, натяжение цепи, свободное движение скребков, уровень смазки редуктора и готовность принимающего узла. Внутри короба не должно оставаться инструмента, посторонних предметов или затвердевшего продукта.

После включения мотор-редуктор приводит во вращение ведущие звёздочки. Цепь со скребками начинает двигаться по замкнутой траектории. Материал поступает через загрузочный патрубок, захватывается рабочими элементами и последовательно перемещается по днищу к зоне разгрузки.

Последовательность рабочего процесса:

• осмотр приводной, промежуточных и натяжной секций, цепного контура, крышек, патрубков и защитных устройств;
• холостой запуск для проверки направления движения, плавности хода и отсутствия ударов скребков о корпус;
• постепенное открытие загрузочного потока после выхода транспортёра на устойчивый рабочий режим;
• захват материала скребками и его перемещение внутри закрытого короба без открытого пересыпания по трассе;
• выгрузка продукта через предусмотренный патрубок в бункер, самотёк, норию или следующую технологическую машину;
• остановка подачи, освобождение транспортной ветви от остатка и последующее выключение привода.

Штатную остановку выполняют после прекращения загрузки, чтобы не оставлять корпус полностью заполненным. Пуск под завалом резко увеличивает тяговое усилие и может вызвать срабатывание защиты. Осмотр, очистку и регулировку проводят только при отключённом и заблокированном электропитании.

1. Для каких материалов предназначен цепной конвейер?
Основное назначение — транспортировка зерновых культур, крупки, отрубей и других совместимых сыпучих продуктов.
Для подбора сообщают насыпную плотность, фракционный состав, влажность, абразивность, температуру и требуемую часовую подачу.

2. В каком положении устанавливают транспортёр?
Оборудование используют преимущественно на горизонтальных маршрутах; возможен небольшой наклон в пределах рассчитанной конфигурации.
При увеличении угла меняются заполнение, производительность и тяговая нагрузка, поэтому геометрия трассы задаётся до выбора привода.

3. Из каких основных секций состоит конвейер?
Конструкция включает приводную часть, необходимое количество промежуточных корпусов и натяжную станцию.
К ним добавляют опоры, загрузочные и разгрузочные патрубки, сервисные крышки, датчики и защитные устройства по проекту.

4. Чем цепной конвейер отличается от винтового шнека?
В цепном транспортёре продукт перемещают скребки на замкнутой тяговой цепи, а в шнеке материал продвигается вращающейся винтовой спиралью.
Цепную схему часто выбирают для больших горизонтальных потоков и протяжённых трасс, но окончательное решение зависит от продукта и компоновки.

5. Можно ли предусмотреть несколько точек загрузки или выгрузки?
Количество и расположение патрубков можно адаптировать к технологической схеме при сохранении равномерного движения материала.
Для каждого узла заранее согласуют затворы, герметизацию, последовательность работы и защиту от переполнения.

6. От чего зависит фактическая производительность?
На поток влияют ширина и высота короба, скорость цепи, шаг и форма скребков, заполнение, наклон и свойства материала.
Массовую подачу рассчитывают отдельно для конкретного сырья, поэтому универсальное значение без исходных данных может вводить в заблуждение.

7. Что необходимо учесть при монтаже?
Требуются точная сборка и выверка секций, жёсткие опоры, доступ к приводу и натяжению, свободные патрубки и место для снятия крышек.
Также предусматривают электропитание, ограждения, аварийные выключатели, датчики контроля и связь с системой управления линии.

8. Как обслуживать цепной конвейер?
Проверяют натяжение и удлинение цепи, состояние скребков, звёздочек, направляющих, подшипников, редуктора, креплений и уплотнений.
Внутренний осмотр и очистку выполняют после прекращения подачи, освобождения корпуса, отключения питания и блокировки запуска.

9. От чего зависит стоимость цепного конвейера?
Цена формируется по длине, сечению, продукту, производительности, типу цепи и скребков, количеству патрубков, приводу, опорам и автоматике.
Коммерческий расчёт готовят после получения трассировки, отметок загрузки и выпуска, данных о продукте, адреса доставки и перечня монтажных услуг.
