Винтовой шнек для транспортировки зерна, муки и отрубей

Винтовой транспортёр рассчитывают под фактическую технологическую точку. Диаметр определяет доступную площадь рабочего сечения, длина влияет на сопротивление и число опор, а количество входов и выходов задаёт схему распределения. Поэтому одинаковое внешне оборудование может существенно различаться по приводу и внутренней конфигурации.

Указанные варианты являются ориентирами для подготовки технического задания. Фактическую массовую подачу определяют расчётом для конкретного продукта: объёмный поток переводят в тонны с учётом насыпной плотности, коэффициента заполнения и положения корпуса. Для муки, зерна и отрубей результат при одинаковой геометрии будет различаться.

При компоновке проверяют расстояние между загрузкой и выгрузкой, отметки патрубков, возможность снять привод и вал, расположение опор, свободное открывание крышек и отсутствие столкновений с соседними коммуникациями. Если предусмотрено несколько выпусков, для каждого согласуют затвор или переключающее устройство.

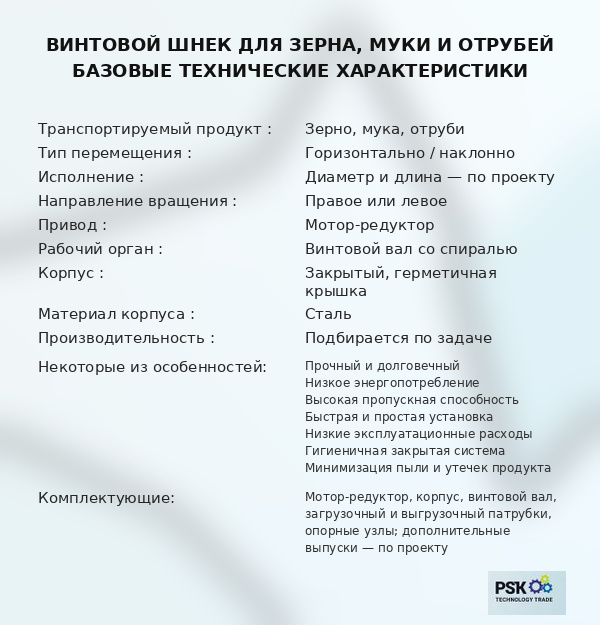

Характеристики:
Транспортируемый продукт: Зерно, мука, отруби
Тип перемещения: Горизонтально / наклонно
Исполнение:Диаметр и длина — по проекту
Направление вращения: Правое или левое
Привод:Мотор-редуктор
Рабочий орган: Винтовой вал со спиралью
Корпус:Закрытый, герметичная крышка
Материал корпуса: Сталь
Производительность:Подбирается по задаче

• Некоторые из особенностей:
• Прочный и долговечный
• Низкое энергопотребление
• Высокая пропускная способность
• Быстрая и простая установка
• Низкие эксплуатационные расходы
• Гигиеничная закрытая система
• Минимизация пыли и утечек продукта

Комплектующие:Мотор-редуктор, корпус, винтовой вал, загрузочный и выгрузочный патрубки, опорные узлы; дополнительные выпуски — по проекту.

Основными элементами машины являются закрытый корпус, винтовой вал со спиральными лопастями, приводной узел, концевые и промежуточные опоры, загрузочные горловины и разгрузочные патрубки. Мотор-редуктор устанавливается снаружи и передаёт вращение на рабочий вал.

Основные конструктивные и функциональные особенности:

• спиральные лопасти, закреплённые на валу, создают последовательное осевое перемещение слоя сыпучего материала;
• закрытый корпус удерживает продукт в пределах транспортной трассы и помогает уменьшить утечки и локальное пыление;
• герметичная крышка предоставляет доступ к внутреннему каналу для осмотра и очистки при остановленном оборудовании;
• мотор-редуктор обеспечивает устойчивую частоту вращения и подбирается по расчётному моменту, длине и заполнению;
• концевые и промежуточные подшипниковые опоры поддерживают вал и ограничивают его прогиб на протяжённых участках;
• направление спирали и вращения согласуют с требуемым движением продукта и расположением приводной стороны;
• дополнительные выпускные патрубки позволяют направлять поток к нескольким ёмкостям или технологическим машинам;
• опоры, переходы и соединения выполняют с учётом нагрузки, доступности обслуживания и точности монтажной центровки.

Во время эксплуатации контролируют нагрев подшипников и редуктора, уровень шума, вибрацию корпуса, состояние креплений, равномерность загрузки и отсутствие подпора на выходе. При транспортировке мучнистых продуктов дополнительно следят за герметичностью крышек и патрубков, поскольку утечки ухудшают санитарное состояние участка.

Шнек применяется для транспортировки зерна, в том числе, в силос для зерна. Винтовой шнек не следует использовать как универсальную замену всем видам конвейеров. Для большого расстояния, высокой вертикальной отметки или особенно бережного обращения с хрупким продуктом могут быть предпочтительнее цепной конвейер, нория или ленточная система. Выбор выполняют по всей логистической задаче.

Винтовая схема удобна для коротких и средних производственных маршрутов, где ценятся компактность, закрытое перемещение и возможность распределять продукт по нескольким точкам. Оборудование легко включается между машинами при наличии точной монтажной привязки.

Ключевые преимущества винтового шнека:

• подходит для горизонтальной и слегка наклонной транспортировки зерна, муки, отрубей и согласованных сыпучих продуктов;
• изготавливается с различными диаметрами и длиной в соответствии с требуемым потоком и геометрией участка;
• может иметь правое или левое исполнение для нужного направления движения материала;
• закрытая конструкция с крышкой помогает поддерживать чистоту и ограничивать распространение пыли;
• позволяет организовать несколько точек разгрузки на одном транспортном маршруте;
• использует мотор-редуктор, обеспечивающий равномерное вращение рабочего вала;
• имеет понятную механическую схему и доступные узлы для планового контроля и обслуживания;
• адаптируется к мельничным, крупяным, комбикормовым, складским и пищевым технологическим линиям.

Практический эффект достигается при равномерной загрузке и свободной разгрузке. Если продукт поступает рывками или следующий приёмник переполнен, увеличиваются сопротивление, нагрев и вероятность уплотнения материала. Согласованная работа затворов, датчиков уровня и соседних машин защищает транспортёр от нештатных режимов.

Экономическая целесообразность связана с простотой маршрута и возможностью объединить транспортирование с распределением. Для сохранения ресурса регулярно контролируют износ спирали, прямолинейность вала, состояние подшипников, масло редуктора, соединения корпуса и работоспособность защитных блокировок.

Перед запуском проверяют свободное вращение вала, направление движения, затяжку крепежа, состояние ограждений и готовность принимающего оборудования. Внутри корпуса не должно быть посторонних предметов, а выбранные выпускные устройства устанавливают в рабочее положение.

После включения мотор-редуктор вращает вал со спиралью. Сыпучий продукт поступает через загрузочную горловину, удерживается от совместного вращения стенками корпуса и постепенно продвигается вдоль оси. В зоне выпуска материал покидает транспортёр самотёком и направляется в следующий узел.

Последовательность рабочего процесса:

• проверка корпуса, крышек, подшипниковых узлов, привода, патрубков и положения разгрузочных устройств;
• пробный запуск без продукта для контроля направления вращения, шума и отсутствия контакта спирали с корпусом;
• равномерная подача материала через входной патрубок без резкого переполнения начального участка;
• захват продукта витками и его поступательное перемещение по закрытому каналу;
• разгрузка через один либо несколько выпусков в бункер, самотёк, дозатор или технологическую машину;
• прекращение подачи, вывод остатка из корпуса и штатная остановка приводного узла.

При нормальной остановке сначала перекрывают входной поток и позволяют винту освободить внутренний канал. Пуск полностью заполненного шнека создаёт повышенный момент и может перегрузить привод. Очистку, снятие крышек и работы с подшипниками проводят только после отключения питания и блокировки случайного включения.

1. Для каких продуктов предназначен винтовой шнек?
Основное применение связано с зерном, мукой, отрубями и другими сыпучими материалами, совместимыми с винтовой транспортировкой.
Перед заказом сообщают насыпную плотность, влажность, размер частиц, текучесть, температуру, абразивность и санитарные требования.

2. В каком положении устанавливают оборудование?
Шнек рассчитан прежде всего на горизонтальный маршрут и может работать с небольшим наклоном в пределах расчётного исполнения.
Увеличение угла меняет заполнение и нагрузку, поэтому положение корпуса обязательно учитывают при определении производительности и привода.

3. Можно ли изготовить шнек нужной длины и диаметра?
Да, на странице оборудования указана возможность изготовления в разных размерах, с различными длиной и диаметром.
Геометрию выбирают после получения расстояния между точками, отметок патрубков, данных о продукте и требуемом потоке.

4. Чем винтовой шнек отличается от цилиндрического шнека?
Термин «винтовой шнек» обозначает общий принцип перемещения материала вращающейся спиралью, а цилиндрическая модель является одним из конструктивных исполнений такого транспортёра.
При заказе важнее уточнить форму корпуса, диаметр, длину, опоры, патрубки и условия монтажа, чем ориентироваться только на название.

5. Можно ли организовать несколько точек выгрузки?
Да, по длине транспортёра могут предусматриваться дополнительные выходы для распределения продукта между линиями или накопителями.
Количество патрубков и способ их перекрытия согласуют заранее, чтобы исключить подсос воздуха, утечки и нежелательную одновременную разгрузку.

6. От чего зависит фактическая производительность?
На подачу влияют диаметр и шаг спирали, обороты, заполнение, длина, наклон, насыпная плотность, влажность и текучесть продукта.
Финальное значение рассчитывают под конкретное сырьё и режим, поэтому универсальную производительность без исходных данных указывать некорректно.

7. Что важно предусмотреть при монтаже?
Необходимо обеспечить точную соосность секций и опор, доступ к мотор-редуктору и крышкам, свободные патрубки и надёжное крепление к несущим конструкциям.
Также проверяют возможность демонтажа вала, подключение электропитания, ограждение вращающихся частей и взаимодействие с соседними машинами.

8. Как обслуживать винтовой шнек?
Контролируют подшипники, редуктор, крепления, состояние спирали и вала, герметичность крышек, чистоту корпуса и отсутствие постороннего шума.
Осмотр внутреннего канала выполняют после полной остановки, отключения питания и освобождения транспортёра от продукта.

9. От чего зависит стоимость винтового шнека?
Цена определяется диаметром, длиной, направлением исполнения, продуктом, производительностью, числом патрубков, приводом, материалами, опорами и электрической частью.
Расчёт подготавливают после получения схемы трассы, данных о сырье и потоке, требований к монтажу, адресу доставки и перечню необходимых услуг.
