Вальцовый станок SMARTMILL двойной DSM 2X100 / DSM 2X125

Мукомольные вальцовые станки «Двойной SMARTMILL» серии DSM 2X100/2X125 относятся к валковому оборудованию размольного отделения и используется там, где один корпус должен закрывать сразу две технологические позиции. Такая компоновка повышает плотность размещения оборудования, упрощает компоновку этажа и помогает сократить протяжённость продуктовых связей между помолом, рассевом и транспортными узлами.

Габариты, вес, мощность приводов, состав датчиков, тип панели оператора и точки подключения задаются в спецификации после инженерного расчёта. Для действующего цеха отдельно оценивают монтажные проёмы, высоту этажа, расположение бункеров, маршруты пневмотранспорта, сервисные проходы и места подключения аспирационных линий.

Ключевые узлы двойного станка:

• усиленный корпус, рассчитанный на размещение двух валковых секций;
• две рабочие зоны с самостоятельной подачей продукта;
• валки с нарезкой под конкретные переходы мельничной диаграммы;
• пневматическая система для управляемого сведения и размыкания валков;
• механизмы точной регулировки зазоров с фронтальной стороны обслуживания;
• датчики наличия продукта во входных зонах станка;
• цифровая панель с индикацией основных рабочих параметров;
• прозрачные участки контроля подачи на входе;
• щётки очистки валов для уменьшения налипания муки, крупки и оболочечных частиц.

• Что уточнить перед подбором:
• вид зерна, влажность, стекловидность, засорённость и стабильность партий;
• роль каждого рабочего канала: дранная система, размол, работа с крупкой или возвратом;
• расчётная загрузка участка, сменность и график работы;
• схема рассева, возвратов и последующей транспортировки продукта;
• требуемая автоматизация и формат контроля подачи оператором;
• наличие аспирации, пневмотранспорта, сервисных проходов и площадок доступа;
• ограничения помещения по высоте, монтажным проёмам и точкам подключения.

Сбор этих данных помогает выбрать не только модификацию DSM 2X100 или DSM 2X125, но и правильное место станка в производственной цепочке. Для двойного исполнения особенно важно заранее рассчитать баланс потоков: если один канал работает с перегрузкой, а второй недогружен, линия теряет часть преимуществ компактной компоновки.

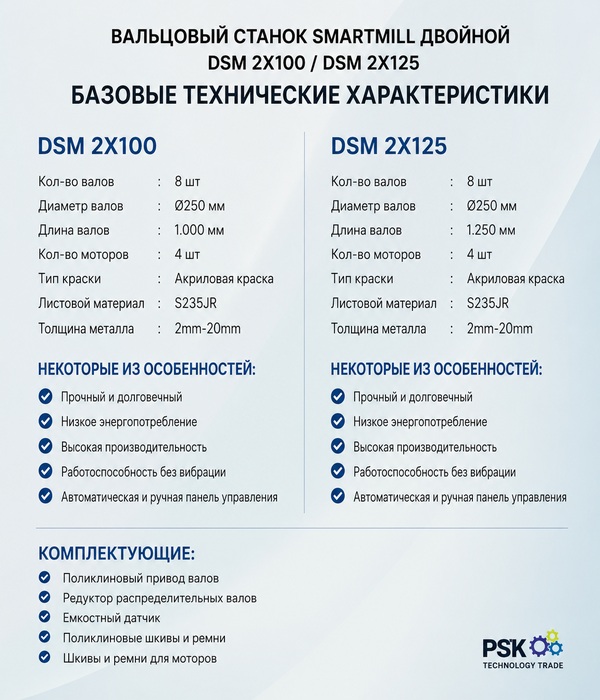

Характеристики:
Количество валов 8 шт.
Диаметр валов Ø250 мм
Длина валов 1 000 мм / 1 250 мм
Количество моторов 4 шт.
Тип краски Акриловая краска
Листовой материал S235JR
Толщина металла 2−20 мм
Некоторые из особенностей:

• Прочный и долговечный
• Низкое энергопотребление
• Высокая производительность
• Работоспособность без вибрации
• Автоматическая и ручная панель управления

Комплектующие:

• Поликлиновый привод валов
• Редуктор распределительных валов
• Ёмкостный датчик
• Поликлиновые шкивы и ремни
• Шкивы и ремни для моторов

SMARTMILL DSM 2X100/2X125 проектируется как двойной рабочий модуль, в котором два технологических канала размещены в общем конструктивном контуре. Такое решение удобно для мельниц, где требуется увеличить число помольных переходов, но нежелательно расширять парк отдельных станков, усложнять транспортные трассы и занимать дополнительное место в цехе.

Конструкция рассчитана на продолжительную работу в промышленной мельнице. Общая стальная база удерживает геометрию рабочих узлов, а разнесение потоков по двум каналам помогает точнее распределять нагрузку на валки. При правильной настройке станок позволяет вести две операции в одной зоне: например, совместить соседние размольные переходы или организовать параллельную работу с близкими по характеристикам фракциями.

• Функциональные особенности двойного SMARTMILL:
• два рабочих канала в одном корпусе для высокой плотности компоновки;
• отдельная настройка подачи по каждому потоку;
• цифровая индикация параметров и удобная корректировка режимов оператором;
• пневматическое управление валками для перехода из рабочего режима в безопасное положение;
• фронтальная настройка межвальцового зазора без сложного доступа к задней части машины;
• валки, подбираемые и нарезаемые по назначению конкретного перехода;
• прозрачные входные зоны для контроля равномерности загрузки;
• очистка валов щётками для сохранения стабильной рабочей поверхности;
• возможность включения в автоматизированную схему мельничного комплекса.

В работе двойной серии особенно важна согласованность с рассевом и транспортными системами. Если продукт после одного канала не успевает своевременно уходить на рассев, возникают возвратные перегрузки. Если подача по каналам настроена неодинаково, меняется качество помола и нагрузка на приводы. Поэтому при проектировании оценивают не только сам станок, но и всю связку: бункеры, питающие устройства, рассевы, пневмотранспорт, аспирацию и автоматику.

Выбор между DSM 2X100 и DSM 2X125:
DSM 2X100 выбирают для участков, где нужна компактная двухканальная компоновка с умеренной нагрузкой и точной работой на отдельных переходах. DSM 2X125 применяют при более высоком потоке продукта, когда требуется увеличить рабочую ширину валковой части и сохранить технологическую устойчивость без установки дополнительных отдельных корпусов.

Для оборудования «Вальцовый станок SMARTMILL двойной DSM 2X100 / DSM 2X125» учитывают этап разделения продуктов помола. Рассев представлен в карточке «квадратный рассев DKE».

Двойное исполнение SMARTMILL выгодно там, где производству требуется больше рабочих переходов при ограниченном пространстве. Вместо установки двух отдельных станков предприятие получает объединённый модуль, который сокращает занимаемую площадь и упрощает компоновку помольного этажа.

Ключевые преимущества:

• две валковые секции в одном корпусе вместо двух раздельных машин;
• экономия площади и более удобная организация технологических маршрутов;
• возможность распределять нагрузку между двумя рабочими каналами;
• цифровая настройка подачи для более точного управления помолом;
• пневматическое размыкание валков при остановке или отсутствии продукта;
• стабильное качество фракций при корректной настройке мельничной диаграммы;
• снижение количества корпусных единиц на площадке;
• удобный доступ к зонам обслуживания;
• совместимость с аспирацией, пневмотранспортом и автоматикой линии;
• подбор исполнения под новую мельницу или реконструкцию существующей секции.

SMARTMILL double помогает повысить производственную плотность без потери управляемости. Два рабочих канала позволяют гибче строить помольную схему, а цифровая настройка подачи облегчает переход между режимами при изменении качества сырья. Для предприятий с непрерывным выпуском муки это особенно важно: стабильность помола зависит от того, насколько согласованно работают валки, рассевы, транспорт и аспирация.

В конструкцию могут включаться комплектующие промышленного уровня: подшипниковые узлы, ременные передачи, пневмоэлементы, датчики подачи и элементы панели управления. Конкретный состав фиксируется в спецификации, чтобы станок соответствовал задачам линии, условиям монтажа и режиму эксплуатации.

Рабочий процесс двойного SMARTMILL строится вокруг разделения продукта на два управляемых потока. Зерно или промежуточная фракция поступают во входные зоны станка, где датчики фиксируют наличие продукта. После этого подача распределяется по каналам, валки переходят в рабочее положение, а оператор задаёт нужный режим в зависимости от перехода мельничной диаграммы.

Последовательность процесса:

1. Поступление продукта: очищенное зерно или промежуточная фракция направляются в приёмную часть станка.
2. Разделение потока: продукт распределяется по двум рабочим каналам с учётом заданной нагрузки.
3. Контроль заполнения: датчики отслеживают наличие продукта и помогают исключить холостую работу валков.
4. Настройка подачи: заслонки и питающие узлы формируют равномерный слой перед валковой зоной.
5. Сведение валков: пневматическая система переводит рабочие пары в заданное положение.
6. Измельчение: продукт проходит через межвальцовый зазор и получает требуемую степень размола.
7. Очистка валов: щётки снимают налипающие частицы и поддерживают стабильность поверхности.
8. Вывод продукта: измельчённая фракция уходит на рассев, транспортировку или последующую технологическую операцию.
9. Размыкание при остановке: при прекращении подачи система отводит валки, снижая риск перегрева и лишнего износа.

Такой принцип помогает использовать станок не только как мощный узел измельчения, но и как управляемый элемент технологической цепочки. Для стабильного результата важно поддерживать одинаковую загрузку каналов, контролировать состояние валов, своевременно очищать рабочие поверхности и согласовывать режимы с рассевами.

1. В каких проектах уместен SMARTMILL DSM 2X100/2X125?
Двойной SMARTMILL применяют в мукомольных линиях, где нужно разместить два помольных перехода в одной зоне. Оборудование подходит для новых проектов и модернизации действующих мельниц, особенно если площадь помольного этажа ограничена, а количество технологических операций нужно увеличить без усложнения компоновки.

2. Чем двойное исполнение отличается от обычного SMARTMILL DSM?
Обычный SMARTMILL работает как отдельный валковый узел. Двойная серия DSM 2X100/2X125 объединяет два рабочих канала в одном корпусе. Это позволяет сократить количество отдельных машин, уменьшить длину продуктовых связей и повысить плотность оборудования на производственной площадке.

3. Когда рациональнее выбрать DSM 2X100, а когда DSM 2X125?
DSM 2X100 подходит для компактных схем и умеренной нагрузки, когда важно получить две рабочие позиции в ограниченном пространстве. DSM 2X125 выбирают при более высоком потоке продукта, когда нужна увеличенная рабочая ширина и увеличенный резерв по прохождению потока.

4. Какие культуры можно подавать на станок?
В типовой мукомольной схеме станок чаще работает с пшеницей и продуктами после предыдущих переходов. При отдельном расчёте режимов его можно применять для ржи, кукурузы и других зерновых культур. Итоговые режимы зависят от влажности, стекловидности, твёрдости зерна, качества очистки и требований к фракционному составу.

5. Какие соседние узлы влияют на устойчивость двойного станка?
Для устойчивой работы важны равномерная подача на оба канала, корректный рассев после каждого перехода, отсутствие перегрузок в пневмотранспорте, достаточная аспирация и регулярный контроль состояния валов. Если соседние узлы не рассчитаны на фактический поток, двойное исполнение не раскрывает своих преимуществ.

6. Какие эксплуатационные условия нельзя игнорировать?
Подача продукта без очистки и магнитной защиты недопустима. Также не стоит исправлять нестабильность сырья чрезмерным сжатием межвальцового зазора: такой режим быстрее изнашивает рабочие поверхности и увеличивает количество пылевидной фракции. Также важно не допускать длительной разбалансировки каналов, когда одна секция перегружена, а другая работает ниже расчётной нагрузки.

7. Как формируется стоимость SMARTMILL double?
Стоимость зависит от модификации, валковой группы, нарезки валов, схемы управления, состава датчиков, требований к интеграции, объёма поставки и необходимости шефмонтажа. Финальная цена рассчитывается после анализа технического задания, производительности линии, помещения и роли станка в мельничной диаграмме.
