Магнитная колонка для зерна и муки

Магнитную колонку подбирают под конкретную точку технологической схемы. До расчёта определяют вид продукта, часовую нагрузку, размеры продуктопровода, направление движения материала, требования к санитарному исполнению и наличие свободного места для открытия сервисной крышки и очистки магнитного элемента.

Исполнение выбирают по фактическому сечению и режиму движения продукта. Увеличенный корпус сам по себе не гарантирует более глубокого отделения: для устойчивой работы поток должен равномерно проходить через магнитную зону, не образовывать устойчивых сводов и не препятствовать плановому удалению накопившихся частиц.

При проектировании проверяют монтажную высоту, ориентацию входного и выходного патрубков, возможность безопасного доступа персонала, герметичность соединений, совместимость с аспирацией и наличие участка, на котором остановка для очистки не нарушит работу соседних машин.

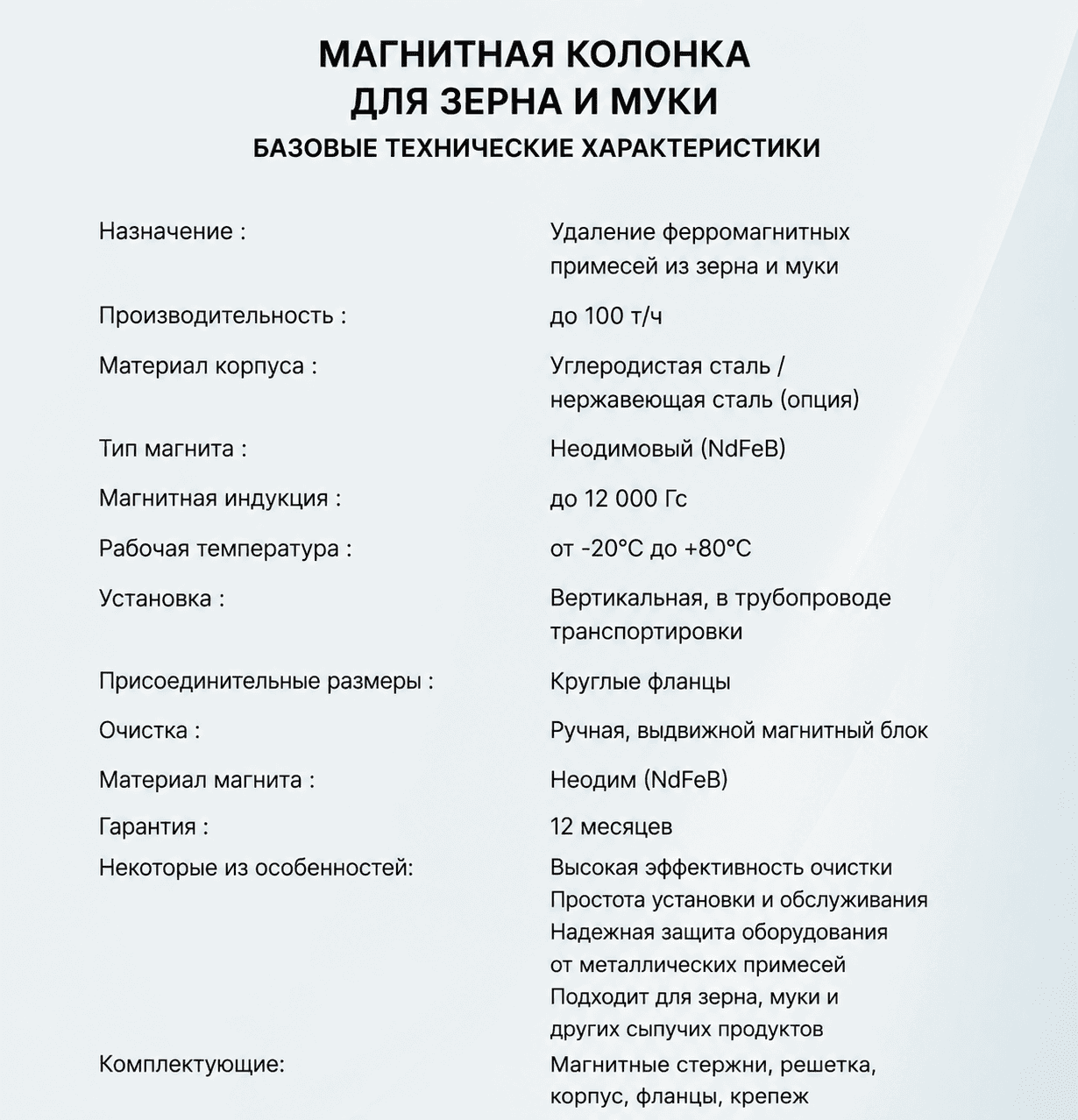

Характеристики:
Назначение: Удаление ферромагнитных примесей из зерна и муки
Производительность: до 100 т/ч
Материал корпуса: Углеродистая сталь / нержавеющая сталь (опция)
Тип магнита: Неодимовый (NdFeB)
Магнитная индукция: до 12 000 Гс
Рабочая температура: от -20 °C до +80 °C
Установка: Вертикальная, в трубопроводе транспортировки
Присоединительные размеры: Круглые фланцы
Очистка: Ручная, выдвижной магнитный блок
Материал магнита: Неодим (NdFeB)
Гарантия: 12 месяцев
Некоторые из особенностей:

• высокая эффективность очистки;
• простота установки и обслуживания;
• надёжная защита оборудования от металлических примесей;
• подходит для зерна, муки и других сыпучих продуктов.

Комплектующие: Магнитные стержни, решётка, корпус, фланцы, крепёж

Магнитная колонка объединяет проточный корпус и расположенный внутри постоянный магнит. Центральное размещение рабочего элемента направляет продукт вокруг зоны улавливания и увеличивает вероятность контакта ферромагнитных частиц с магнитным полем без применения вращающихся механизмов.

Конструктивные и функциональные особенности оборудования:

• постоянный магнит формирует рабочее поле без подключения отдельного электродвигателя;
• заострённая форма внутреннего элемента способствует разделению входящего потока на обходящие его слои;
• центральное положение магнита обеспечивает воздействие на продукт, проходящий по всему сечению трубы;
• вертикальная компоновка поддерживает самотечное движение порошкообразного или зернистого материала;
• закрытый корпус ограничивает выход пыли при исправных и герметичных соединениях с продуктопроводом;
• сервисная крышка предоставляет доступ для удаления захваченного металла и осмотра рабочей поверхности;
• отсутствие сложного привода сокращает число обслуживаемых механических узлов;
• патрубки и переходные элементы согласуются с размерами и компоновкой действующей технологической трассы.

Эксплуатация магнитной колонки требует регулярной очистки. Оператору необходимо контролировать количество собранных частиц, состояние поверхности магнита, плотность закрытия сервисной крышки, герметичность фланцев, отсутствие налипания продукта и свободное прохождение материала через корпус.

Особое внимание уделяют месту установки. Магнит полезно размещать перед оборудованием, которое необходимо защитить, но так, чтобы колонка оставалась доступной для обслуживания. Устройство работает только с ферромагнитными включениями и не заменяет камнеотборник, ситовой сепаратор или металлодетектор, предназначенный для обнаружения более широкого спектра металлов.

Преимущества оборудования проявляются на участках, где даже небольшой фрагмент железосодержащего металла способен повредить рабочий орган машины, вызвать внеплановую остановку или попасть в последующие стадии переработки.

Ключевые преимущества магнитной колонки:

• удаляет ферромагнитные включения непосредственно из движущегося потока продукта;
• защищает вальцовые станки, дробилки, шнеки, нории и другое последующее оборудование;
• не требует отдельного электропривода и работает за счёт постоянного магнитного поля;
• подходит для зерна, муки, крупки, комбикорма и других совместимых сыпучих материалов;
• встраивается в технологическую трассу без сложной кинематической привязки;
• обеспечивает быстрый доступ к зоне накопления металла для плановой очистки;
• имеет небольшое количество обслуживаемых узлов и подходит для непрерывных производственных линий;
• может использоваться как на входных участках, так и между отдельными стадиями переработки.

Для предприятия магнитная колонка важна не только как элемент очистки. Она снижает вероятность аварийного попадания железосодержащих предметов в точные и дорогостоящие рабочие механизмы, поэтому её целесообразно рассматривать как часть комплексной защиты технологического маршрута.

Экономический эффект связан с уменьшением риска повреждений, простоев и незапланированного ремонта. При этом результат зависит от дисциплины обслуживания: если магнит долго не очищать, слой собранного металла и продукта уменьшает доступную поверхность и ослабляет практическую эффективность улавливания.

Рабочий цикл начинается с поступления продукта через верхний патрубок. Под действием силы тяжести зерно, мука или другой сыпучий материал направляется внутрь корпуса и распределяется вокруг магнитного элемента, установленного в центре проходного канала.

Ферромагнитные частицы отклоняются от основного потока и фиксируются на поверхности магнита. Материал, не реагирующий на магнитное поле, проходит к выходному патрубку и перемещается дальше по технологической схеме. После остановки или переключения потока оператор открывает сервисную зону и удаляет накопившиеся включения.

Основные этапы работы:

• подача зернистого или порошкообразного продукта в верхнюю часть проточного корпуса;
• разделение потока вокруг центрально расположенного магнитного элемента;
• притяжение железосодержащих частиц к рабочей поверхности постоянного магнита;
• удержание собранных включений внутри колонки до очередного обслуживания;
• выход очищенного продукта в нижний участок самотечного трубопровода;
• остановка или переключение потока и ручное удаление металла через сервисную крышку.

Надёжность отделения зависит от времени нахождения продукта в магнитной зоне, равномерности загрузки и чистоты рабочей поверхности. При корректном размещении и соблюдении регламента обслуживания колонка формирует стабильный дополнительный уровень защиты, не создавая отдельной энергопотребляющей операции.

1. Какую задачу выполняет магнитная колонка?
Оборудование отделяет ферромагнитные частицы от зерна, муки, крупки, комбикорма и других совместимых сыпучих продуктов, проходящих через самотечный трубопровод.
Основная цель установки — создать дополнительную защиту технологических машин и снизить перенос железосодержащих включений на следующие стадии производства.

2. Какие металлические примеси способна улавливать колонка?
Постоянный магнит притягивает материалы с выраженными ферромагнитными свойствами: железную стружку, стальные фрагменты, проволоку, части крепежа и продукты износа машин.
Нержавеющие сплавы со слабой магнитной восприимчивостью, а также алюминий, медь и другие немагнитные металлы могут не улавливаться, поэтому при расширенных требованиях применяют дополнительные средства контроля.

3. Какие параметры необходимо определить перед подбором оборудования?
Нужно указать продукт, часовую производительность, насыпную плотность, размеры входного и выходного продуктопровода, место установки и направление потока.
Дополнительно согласуют материал корпуса, санитарные требования, тип соединений, доступную монтажную высоту и способ безопасной остановки либо переключения линии для очистки.

4. Требуется ли магнитной колонке электропитание?
Для работы постоянного магнитного элемента отдельное энергопитание не требуется. В конструкции отсутствует привод, который должен непрерывно вращать или перемещать рабочий орган.
Электрические компоненты могут появляться только в составе внешней автоматики линии, датчиков положения или дополнительных опций, если они предусмотрены проектом.

5. Для каких продуктов подходит магнитная колонка?
Основное применение связано с зерном, мукой, манной крупой, кукурузными продуктами, комбикормом, семенами и другими сухими сыпучими материалами, совместимыми с конструкцией оборудования.
Перед подбором проверяют текучесть продукта, склонность к налипанию и сводообразованию, температуру, влажность и санитарные требования конкретного производства.

6. Что влияет на эффективность магнитного отделения?
На результат влияют свойства металлических частиц, скорость и толщина продуктового слоя, положение магнита, равномерность потока и степень заполнения рабочей поверхности собранными включениями.
Эффективность поддерживают регулярной очисткой, правильным размещением колонки и исключением режимов, при которых продукт проходит мимо основной магнитной зоны.

7. Какие требования важно учесть при монтаже?
Для установки нужен прямой участок продуктопровода, соответствующие патрубки или переходники, достаточная высота и свободное пространство со стороны сервисной крышки.
Также проверяют герметичность соединений, возможность перекрыть поток перед очисткой, безопасность доступа персонала и отсутствие лишнего сопротивления движению продукта.

8. Как обслуживать магнитную колонку?
Необходимо по установленному графику останавливать или перенаправлять продукт, открывать сервисный доступ, удалять металл и налипший материал, осматривать магнит и очищать внутренние поверхности корпуса.
Периодичность обслуживания определяют опытным путём с учётом загрязнённости сырья и нагрузки линии; после очистки обязательно проверяют плотность закрытия крышки и герметичность соединений.

9. От чего зависит стоимость магнитной колонки?
Стоимость формируется по диаметру и конфигурации корпуса, характеристикам магнитного элемента, материалу исполнения, типу патрубков, сервисной компоновке, комплекту переходников и требованиям к монтажу.
Финальный расчёт выполняется после уточнения продукта, производительности, размеров технологической трассы, условий эксплуатации, состава поставки, логистики и необходимости монтажной привязки.
