Воздушный канал для аэродинамической очистки зерна

Воздушный канал рассчитывают под конкретную позицию технологической схемы. До выбора исполнения определяют вид сырья, часовую нагрузку, место подключения, допустимый унос полезного продукта, характеристики вентилятора, параметры воздуховодов и способ отделения примесей от транспортирующего воздуха.

Проходное сечение и настройки должны соответствовать реальному режиму работы. Увеличение канала без расчёта не повышает качество очистки автоматически: при слишком малой скорости воздушного потока лёгкая фракция останется в продукте, а при чрезмерном разрежении возрастут потери полноценного зерна.

При проектировании также учитывают высоту установки, направление загрузки и выгрузки, доступ к регулировочным заслонкам, видимость через смотровое окно, герметичность соединений и возможность обслуживать аспирационные патрубки без демонтажа соседнего оборудования.

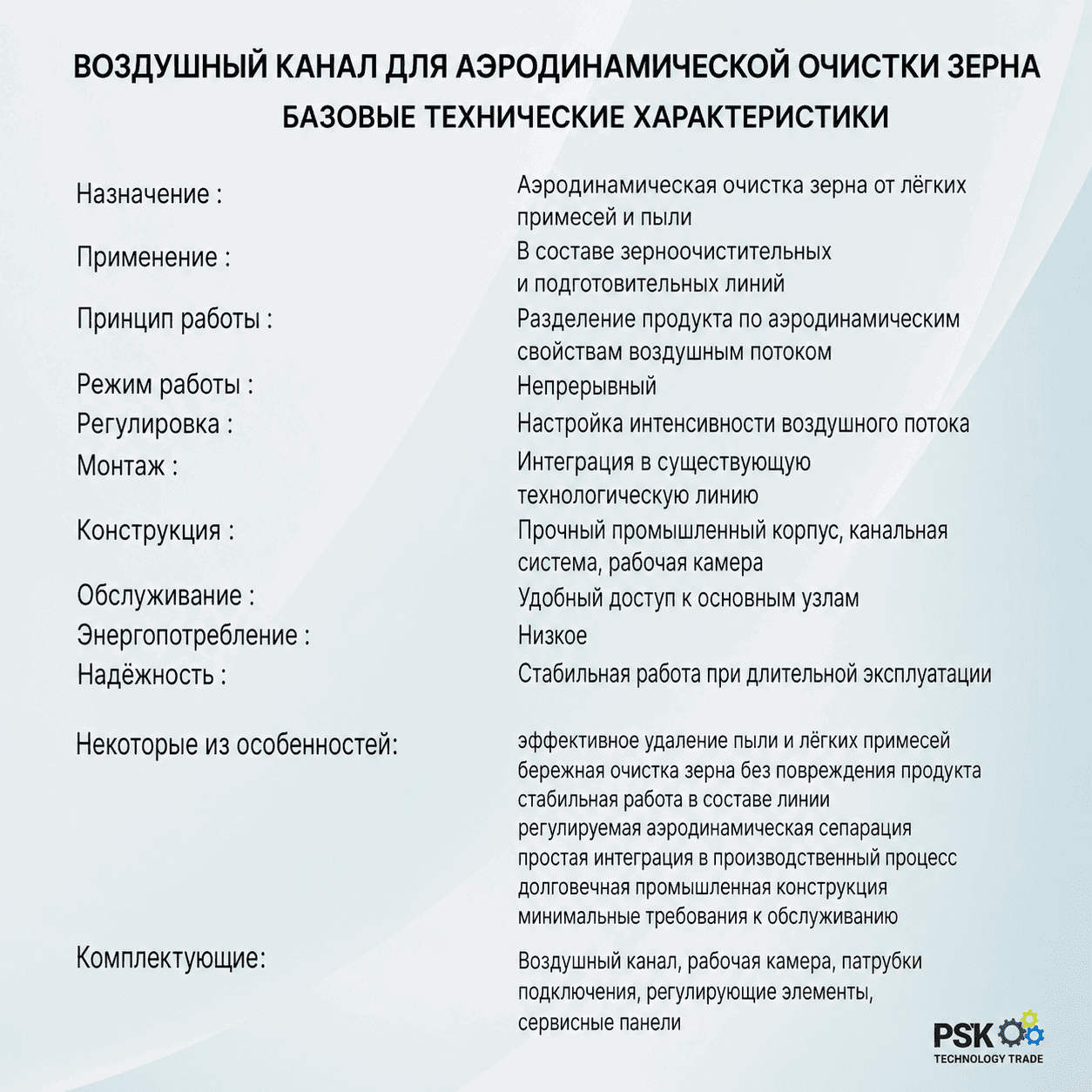

Характеристики:
Назначение: Аэродинамическая очистка зерна от лёгких примесей и пыли
Применение: В составе зерноочистительных и подготовительных линий
Принцип работы: Разделение продукта по аэродинамическим свойствам воздушным потоком
Режим работы: Непрерывный
Регулировка: Настройка интенсивности воздушного потока
Монтаж: Интеграция в существующую технологическую линию
Конструкция: Прочный промышленный корпус, канальная система, рабочая камера
Обслуживание: Удобный доступ к основным узлам
Энергопотребление: Низкое
Надёжность: Стабильная работа при длительной эксплуатации
Некоторые из особенностей:

• эффективное удаление пыли и лёгких примесей;
• бережная очистка зерна без повреждения продукта;
• стабильная работа в составе линии;
• регулируемая аэродинамическая сепарация;
• простая интеграция в производственный процесс;
• долговечная промышленная конструкция;
• минимальные требования к обслуживанию.

Комплектующие: Воздушный канал, рабочая камера, патрубки подключения, регулирующие элементы, сервисные панели

Воздушный канал представляет собой листовой корпус с продуктовой зоной, распределительным столом, регулируемым проходным сечением и подключением к аспирации. Такая компоновка формирует управляемый воздушный поток и одновременно обеспечивает движение зерна через аппарат под действием силы тяжести.

Конструктивные и функциональные особенности оборудования:

• воздушные заслонки позволяют изменять объём и интенсивность проходящего через канал воздуха;
• питающий стол распределяет поступающий материал по ширине рабочей зоны и уменьшает локальные перегрузки;
• регулировка задней стенки или шторки помогает настраивать сечение канала под требуемый режим разделения;
• прозрачное окно из слюдяного или аналогичного материала позволяет визуально контролировать движение продукта;
• листовой корпус рассчитан на работу в запылённой среде при герметичном подключении к технологической трассе;
• отсутствие сит и сложного рабочего органа упрощает очистку внутренних поверхностей и плановое обслуживание;
• аспирационный патрубок соединяет канал с вентилятором, циклоном, фильтром или централизованной системой удаления пыли;
• входные и выходные переходы согласуются с бункером, обоечной машиной, транспортом и соседними узлами линии.

В эксплуатации оператор контролирует устойчивость разрежения, положение заслонок, равномерность продуктового слоя, прозрачность смотрового окна и отсутствие отложений во внутренних проходах. При изменении культуры или качества партии режим воздуха корректируют по фактическому разделению, а не только по ранее установленному положению регулировок.

Воздушный канал не заменяет полный комплекс зерноочистки. Он эффективно работает с лёгкой фракцией, но не предназначен для гарантированного удаления камней, металлических предметов или крупных примесей. Поэтому его применяют совместно с сепараторами, камнеотборниками, магнитной защитой и оборудованием аспирационного улавливания.

Преимущества оборудования проявляются в технологических схемах, где ситовой очистки недостаточно для отделения пыли и частиц с близкими размерами, но отличающимися от полноценного зерна по массе и поведению в воздушном потоке.

Ключевые преимущества воздушного канала:

• удаляет лёгкие примеси без дополнительного измельчения и интенсивного механического воздействия на зерно;
• позволяет адаптировать режим очистки к культуре и состоянию партии регулировкой воздушного потока;
• обеспечивает визуальное наблюдение за разделением через предусмотренное смотровое окно;
• поддерживает равномерную обработку благодаря распределению материала по ширине канала;
• уменьшает пылевую и примесную нагрузку на машины, расположенные дальше по технологической схеме;
• имеет простую конструкцию без сложной системы сит и большого числа движущихся деталей;
• подходит для интеграции в мукомольные, крупяные, семенные и комбикормовые производства;
• может применяться как в новом очистительном отделении, так и при модернизации действующей аспирации.

Для предприятия воздушный канал является не только дополнительной очистительной машиной. Он помогает стабилизировать состав сырья перед дальнейшими операциями, уменьшает перенос пыли по оборудованию и создаёт более предсказуемые условия для работы обоечных, увлажнительных и размольных узлов.

Экономический результат зависит от корректной привязки к аспирационной системе. Если вентилятор, воздуховоды, циклон или фильтр не обеспечивают расчётный расход и разрежение, канал не реализует свой потенциал. Поэтому оборудование целесообразно подбирать как элемент единой воздушно-технологической схемы, а не изолированно.

Рабочий процесс начинается с подачи зерна на входной распределитель. Питающий стол формирует равномерный поток по ширине канала, благодаря чему отдельные участки не оказываются перегруженными, а воздушное воздействие распределяется по продукту более последовательно.

При прохождении через регулируемое сечение зерновая масса встречается с потоком воздуха. Частицы с высокой массой и устойчивой траекторией опускаются к выходу, а пыль, шелуха, пустые оболочки и другие лёгкие компоненты переходят во взвешенное состояние и отводятся по аспирационной линии к устройству осаждения.

Основные этапы работы:

• приём зерна из бункера, очистительной машины или промежуточного самотечного участка;
• распределение продукта по ширине входного стола с формированием устойчивого слоя;
• подача регулируемого воздушного потока через рабочее сечение канала;
• разделение материала по аэродинамическим свойствам и подъём лёгкой фракции;
• вывод очищенного зерна через нижний продуктовый патрубок на следующий технологический этап;
• транспортирование пыли и лёгких отходов в циклон, фильтр или общую аспирационную сеть.

Точность работы определяется балансом между расходом воздуха и нагрузкой по продукту. Настройку выполняют по результату: в очищенном зерне не должно оставаться избыточное количество лёгких примесей, а в отходах следует контролировать содержание полноценного сырья. Стабильная подача и исправная аспирация позволяют удерживать выбранный режим в течение смены.

1. Какую задачу выполняет воздушный канал?
Аппарат отделяет от зерна компоненты, которые легче основного продукта и легче переходят во взвешенное состояние: пыль, шелуху, пустые зерновки и мелкие растительные остатки.
Воздушная очистка дополняет ситовые и механические операции, улучшая подготовку сырья перед следующими технологическими стадиями.

2. Нужен ли воздушному каналу отдельный вентилятор?
Для разделения требуется устойчивый поток воздуха и разрежение. Канал подключают к индивидуальному вентилятору либо к централизованной аспирационной сети, рассчитанной на необходимый расход.
Сам корпус канала не выполняет функцию циклона или фильтра: вынесенную примесь необходимо отделить от воздуха в соответствующем пылеулавливающем оборудовании.

3. Какие параметры необходимо сообщить для подбора?
Нужно указать культуру, производительность линии, место установки, влажность и насыпную плотность продукта, характер лёгких примесей и существующие параметры аспирации.
Дополнительно согласуют размеры патрубков, доступную высоту, направление движения продукта, требования к корпусу, способ регулировки и состав монтажных переходов.

4. Как регулируется качество разделения?
Интенсивность процесса меняют положением воздушных заслонок и настройкой проходного сечения. Регулировка влияет на скорость потока, воздействующего на зерновой слой.
После изменения режима проверяют обе фракции: в очищенном продукте оценивают остаток лёгкой примеси, а в отходах — количество унесённого полноценного зерна.

5. Для каких культур подходит воздушный канал?
Оборудование используют при переработке пшеницы, кукурузы, ячменя, ржи, овса и других совместимых зерновых или семенных материалов.
Для каждой культуры требуется своя настройка, поскольку масса зерновки, форма, влажность и аэродинамические свойства примесей отличаются.

6. Что влияет на фактическую эффективность очистки?
На результат воздействуют равномерность подачи, толщина слоя, скорость воздуха, стабильность разрежения, засорённость сырья, состояние внутренних поверхностей и герметичность воздуховодов.
При резких колебаниях загрузки или подсосах воздуха разделение становится нестабильным, поэтому канал и аспирационную сеть проверяют как единую систему.

7. Какие требования важно учесть при монтаже?
Необходимо обеспечить правильную ориентацию загрузки и выгрузки, достаточное место для доступа к заслонкам и смотровой зоне, герметичное соединение с продуктопроводом и аспирацией.
Также проверяют сопротивление воздуховодов, возможность очистки патрубков, размещение циклона или фильтра и отсутствие участков, где может накапливаться вынесенная примесь.

8. Как обслуживать воздушный канал?
По графику очищают внутренние поверхности, распределительный стол, смотровое окно и аспирационные соединения, проверяют свободный ход регулировок и состояние уплотнений.
Во время работы контролируют шум воздушной сети, равномерность потока, отсутствие подсосов и состав отходов; найденные отклонения устраняют до возврата к номинальной нагрузке.

9. От чего зависит стоимость воздушного канала?
Цена определяется пропускной способностью, размерами рабочей зоны, исполнением корпуса, конфигурацией регулировок, количеством патрубков, смотровыми элементами и требованиями к интеграции с аспирацией.
Финальный расчёт выполняется после уточнения технологической точки установки, характеристик продукта, воздушных параметров, состава переходников, условий доставки, монтажной привязки и необходимости пусконаладки.
