Виброотделитель отрубей DVE для мукомольной линии

DVE выбирают по нагрузке на финишный отрубной поток, а не по паспортной мощности всей мельницы. Одна и та же линия может давать разные условия для виброотделителя: при изменении влажности зерна, настроек вымола или качества оболочки количество прилипающей муки в отрубях заметно меняется. Поэтому аппарат подбирают с учётом реального места установки и характера продукта.
Серия DVE рассчитана на дополнительное разделение отрубей и мелкой мучной фракции. Ориентировочный диапазон производительности составляет 1−4 т/ч, питание выполняется от сети 220 В. Габаритные ориентиры позволяют заранее оценить размещение в цехе: ширина по фронту установки 700 мм, длина по направлению движения продукта 1730 мм, диаметр присоединительного патрубка 120 мм.

Что уточнить перед подбором:

• из какого узла поступает продукт: рассев, фильтр, вымольная машина или отдельный отрубной маршрут;
• какова фактическая нагрузка по отрубной фракции в обычном и пиковом режиме;
• сколько остаточной муки остаётся в отрубях и какая глубина отделения требуется;
• насколько продукт влажный, липкий, склонный к комкованию или налипанию на сито;
• как будет организован вывод просеянной муки и куда направляется очищенный отрубной поток;
• есть ли свободное место по ширине, длине, высоте и доступу к обслуживаемым зонам;
• требуется ли подключение к аспирации, пневмотранспорту, общей автоматике или локальному управлению.

Грамотный подбор DVE помогает избежать двух крайностей. Недостаточная рабочая площадь или перегрузка сита приводят к уносу муки в отруби, а избыточное механическое воздействие может ухудшить структуру оболочечной фракции. Поэтому аппарат должен быть вписан в помольную диаграмму с учётом реального потока, а не выбран как универсальный просеиватель.

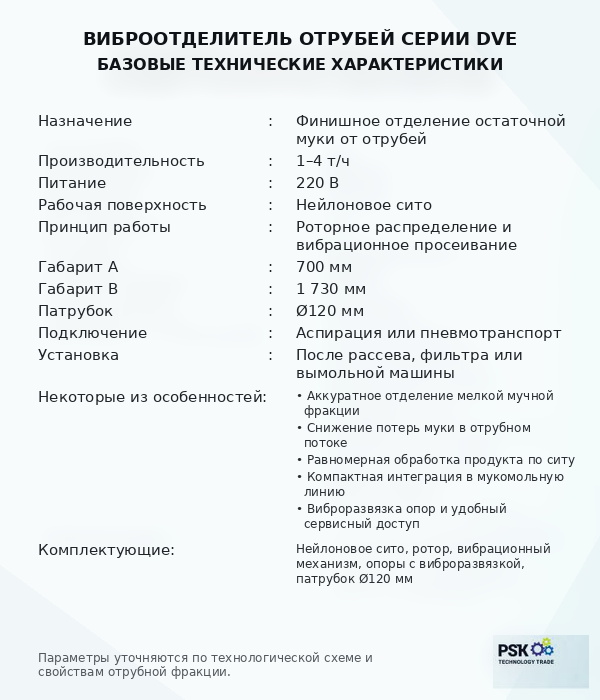

Характеристики:
Назначение: Финишное отделение остаточной муки от отрубей
Производительность: 1−4 т/ч
Питание: 220 В
Рабочая поверхность: Нейлоновое сито
Принцип работы: Роторное распределение и вибрационное просеивание
Габарит A: 700 мм
Габарит B: 1 730 мм
Патрубок: Ø120 мм
Подключение: Аспирация или пневмотранспорт
Установка: После рассева, фильтра или вымольной машины
Некоторые из особенностей:

• Аккуратное отделение мелкой мучной фракции
• Снижение потерь муки в отрубном потоке
• Равномерная обработка продукта по ситу
• Компактная интеграция в мукомольную линию
• Виброразвязка опор и удобный сервисный доступ

Комплектующие: Нейлоновое сито, ротор, вибрационный механизм, опоры с виброразвязкой, патрубок Ø120 мм

Виброотделитель DVE построен вокруг рабочей зоны, где продукт распределяется по нейлоновому ситу и обрабатывается сочетанием вращательного и колебательного движения. Ротор помогает разложить отрубную смесь по поверхности, центробежное воздействие и вибрация ускоряют прохождение мелкой фракции через сито, а отруби выводятся отдельным маршрутом.

Конструкция рассчитана на эксплуатацию в помольной секции, где оборудование контактирует с мучной пылью, оболочечными частицами и потоками переменной влажности. Поэтому важны не только сито и привод, но и устойчивость корпуса, герметичность соединений, чистота внутренних поверхностей, работа резиновых опор, отсутствие лишней передачи вибрации на основание и доступ к зонам очистки.

Конструктивные особенности DVE:

• корпус для установки в секции помола зерна и работы с финишными отрубными потоками;
• нейлоновая ситовая поверхность для отделения тонкой мучной фракции от оболочечных частиц;
• ротор, распределяющий продукт и поддерживающий движение материала внутри рабочей зоны;
• вибрационный механизм, усиливающий прохождение мелких частиц через сито;
• присоединительный патрубок Ø120 мм для отвода выделенной фракции или подключения к пневмотранспорту;
• опоры с виброразвязкой для снижения передачи колебаний на пол и соседнее оборудование;
• компактная компоновка с ориентировочными размерами 700×1730 мм по основным установочным направлениям;
• возможность интеграции в новые мукомольные линии и действующие комплексы после реконструкции;
• простая сервисная логика с контролем сита, креплений, ротора, привода и зон выгрузки;
• адаптация под особенности отрубного потока и требования предприятия к качеству финишных продуктов.

Эксплуатационная логика DVE строится на устойчивой подаче и чистой ситовой поверхности. Перед запуском проверяют свободный проход продукта, состояние сита, крепления, доступность выгрузок и подключение к отводу мелкой фракции. Во время работы контролируют равномерность потока, вибрацию, шум, отсутствие забивания и фактическую чистоту выводимых отрубей.

Роль вибрационного режима
Вибрация должна помогать просеиванию, но не превращать аппарат в узел грубого механического разрушения. Если колебания, подача или влажность продукта не согласованы, возможны налипание, локальная перегрузка сита и ухудшение отделения. Поэтому DVE настраивают по результату разделения: важно получить достаточное извлечение муки без избыточного дробления оболочечной части.

Для стабильной эксплуатации нельзя подавать в виброотделитель продукт с крупными посторонними включениями, перегружать рабочую поверхность, работать с повреждённым ситом, забитым патрубком или нарушенной виброразвязкой. Регламент включает регулярную очистку, осмотр рабочих элементов, проверку креплений, состояния опор, привода, ротора и маршрутов отвода фракций.

Принцип работы DVE основан на мягкой доочистке отрубей за счёт распределения продукта по ситу и отделения мелкой мучной фракции под действием ротора, центробежного движения и вибрации корпуса. Аппарат не заменяет вальцовые станки или рассев, а дополняет финишную часть помольной схемы, где важно извлечь остатки муки из оболочечных продуктов.

Рабочий цикл оборудования:

1. Приём продукта. Отрубная фракция после рассева, фильтра или вымольного узла поступает во входную зону DVE.
2. Равномерное распределение. Ротор разносит материал по рабочей поверхности, снижая риск локальной перегрузки.
3. Контакт с ситом. Смесь перемещается по нейлоновой ситовой поверхности, где мелкая фракция получает возможность отделиться.
4. Вибрационное просеивание. Колебания корпуса помогают муке проходить через сито и отделяться от оболочечных частиц.
5. Отвод муки. Просеянная фракция стекает по внутренним поверхностям и направляется в отдельный маршрут.
6. Вывод отрубей. Очищенная оболочечная часть покидает аппарат без дополнительного измельчения и может направляться на хранение или дальнейшую транспортировку.
7. Контроль результата. Оператор оценивает чистоту отрубей, стабильность подачи, состояние сита и отсутствие налипания.

Качество работы DVE оценивают по двум показателям: сколько муки удалось отделить из отрубей и насколько бережно сохранена структура оболочечной фракции. При слишком слабом режиме часть муки уходит в отходящий поток, а при чрезмерном воздействии отруби могут разрушаться и снова загрязнять мелкую фракцию.

При изменении сырья, влажности, интенсивности вымола или производительности линии режим DVE нужно проверять заново. Особенно это важно на мельницах, где в течение смены меняется качество зерна или технолог часто корректирует работу вальцовых станков и рассевов.

Главное преимущество DVE — возможность дополнительно извлекать полезную мучную фракцию из отрубей на завершающем этапе помола. Для мукомольной линии это влияет не только на выход продукта, но и на стабильность всей схемы: финишные потоки становятся более предсказуемыми, а технологу проще управлять балансом между мукой, возвратами и отрубями.

Ключевые преимущества:

• дополнительное отделение частиц муки от отрубей после основных помольных операций;
• производительность 1−4 т/ч для работы с финишными потоками секции помола;
• подключение к сети 220 В и удобная интеграция в действующий производственный участок;
• компактные установочные размеры для размещения рядом с рассевом, фильтром или вымольной машиной;
• совмещение роторного распределения и вибрационного просеивания в одном аппарате;
• снижение потерь муки в отрубях при правильной настройке технологического режима;
• бережная обработка оболочечной фракции без лишнего измельчения;
• возможность подключения к аспирации или пневмотранспорту для корректного отвода фракций;
• простое обслуживание с контролем сита, ротора, креплений, опор и выгрузочных зон;
• подходит для новых мельничных проектов и модернизации существующих линий MillTech.

Для действующей мельницы DVE полезен тогда, когда отрубной поток содержит заметное количество муки и требует более аккуратного финишного разделения. Установка такого узла часто позволяет улучшить использование эндосперма без вмешательства в основные вальцовые системы и без увеличения нагрузки на помольные переходы.

Экономический эффект формируется за счёт более полного извлечения муки, уменьшения технологических потерь, стабильной структуры отрубей и меньшего числа корректировок на финишном участке. При этом результат зависит от правильной точки установки: виброотделитель должен получать подготовленный поток, а не работать вместо предварительной классификации.

DVE особенно рационален на участках с переменной влажностью продукта, сложной структурой отрубей и склонностью мелкой фракции к налипанию. В таких условиях комбинация ситовой поверхности, ротора и вибрации помогает сделать разделение более устойчивым, чем при простом гравитационном прохождении продукта.

1. Для чего нужен виброотделитель отрубей DVE в секции помола?
DVE используют для финишной обработки отрубной фракции, когда после рассева, фильтра или вымольной машины в оболочечном продукте ещё остаётся мелкая мука. Аппарат помогает отделить эту фракцию и вернуть её в технологическую схему, снижая потери готового продукта.

2. На каком участке мельницы лучше устанавливать DVE?
Обычно виброотделитель размещают ближе к завершающим потокам секции помола: после вымольных машин, фильтров, рассевов или узлов, где формируются отруби с остатками муки. Точная точка выбирается по диаграмме помола и фактическому составу продукта.

3. Какой продукт поступает в виброотделитель?
На вход подают отрубную смесь или близкий к ней финишный поток, в котором присутствуют оболочечные частицы, тонкая мука и иногда слипшиеся гранулы. Чем стабильнее предварительная классификация, тем предсказуемее работает DVE.

4. Какая производительность у модели DVE?
Ориентировочный диапазон составляет 1−4 т/ч. Фактическая нагрузка зависит от влажности отрубей, доли муки в продукте, равномерности подачи, состояния сита и места установки в помольной схеме.

5. За счёт чего происходит отделение муки от отрубей?
Продукт распределяется ротором по нейлоновому ситу. Под действием центробежного движения и вибрации мелкая мучная фракция проходит через ситовую поверхность, а более крупные оболочечные частицы выводятся отдельно.

6. Можно ли использовать DVE на действующей мельнице?
Да, оборудование можно встроить в существующую линию, если есть подходящее место, возможность подвода продукта, отвода фракций и подключения к электросети. Перед поставкой желательно проверить схему рассева, расположение вымольного оборудования и маршруты пневмотранспорта.

7. Какие параметры влияют на результат разделения?
На эффективность влияют влажность и липкость продукта, количество муки в отрубях, толщина слоя на сите, равномерность подачи, состояние ситовой поверхности, вибрационный режим и правильность отвода готовых фракций.

8. Почему важно не перегружать виброотделитель?
При перегрузке продукт ложится слишком толстым слоем, мелкая фракция не успевает проходить через сито, а часть муки уходит вместе с отрубями. Кроме того, возрастает риск налипания, забивания и нестабильной работы выгрузочных зон.

9. Как обслуживать DVE в ежедневном режиме?
Оператору нужно контролировать чистоту сита, отсутствие налипания, состояние креплений, опор, ротора, привода, патрубков и выгрузок. Регулярная очистка помогает сохранить стабильное просеивание и снизить риск остановок.

10. От чего зависит цена виброотделителя отрубей DVE?
Цена зависит от состава поставки, условий установки, необходимости технологической обвязки, запасных сит, аспирации или пневмотранспорта, доставки, монтажа и пусконаладочных работ. Для точного расчёта требуется описание финишного отрубного потока и места установки оборудования.
