Молотковая мельница с вентилятором DCD-FK30

Молотковую мельницу с вентилятором подбирают для тех участков, где отходная фракция должна не только измельчаться, но и сразу выводиться в заданном направлении. На результат влияет не одно паспортное значение, а весь набор условий: состав отходов, равномерность подачи, износ рабочих элементов, сопротивление воздуховодов, удалённость точки выгрузки и режим работы вентилятора.

В проекте важно заранее определить, что именно будет попадать в машину. Лёгкая шелуха и рыхлые колосья ведут себя иначе, чем влажные слипшиеся отходы или материал с повышенным содержанием минеральных включений. Чем точнее описан поток, тем легче подобрать частоту обслуживания, тип выгрузки и требования к пылеудалению.

Если мельница работает в связке с циклоном или фильтром, нельзя рассматривать её отдельно от воздуховодов. Завышенное сопротивление трассы, неудачный поворот, подсос воздуха или перегруженный накопитель ухудшают транспортировку измельчённой массы и могут вызвать нестабильность работы всей отходной линии.

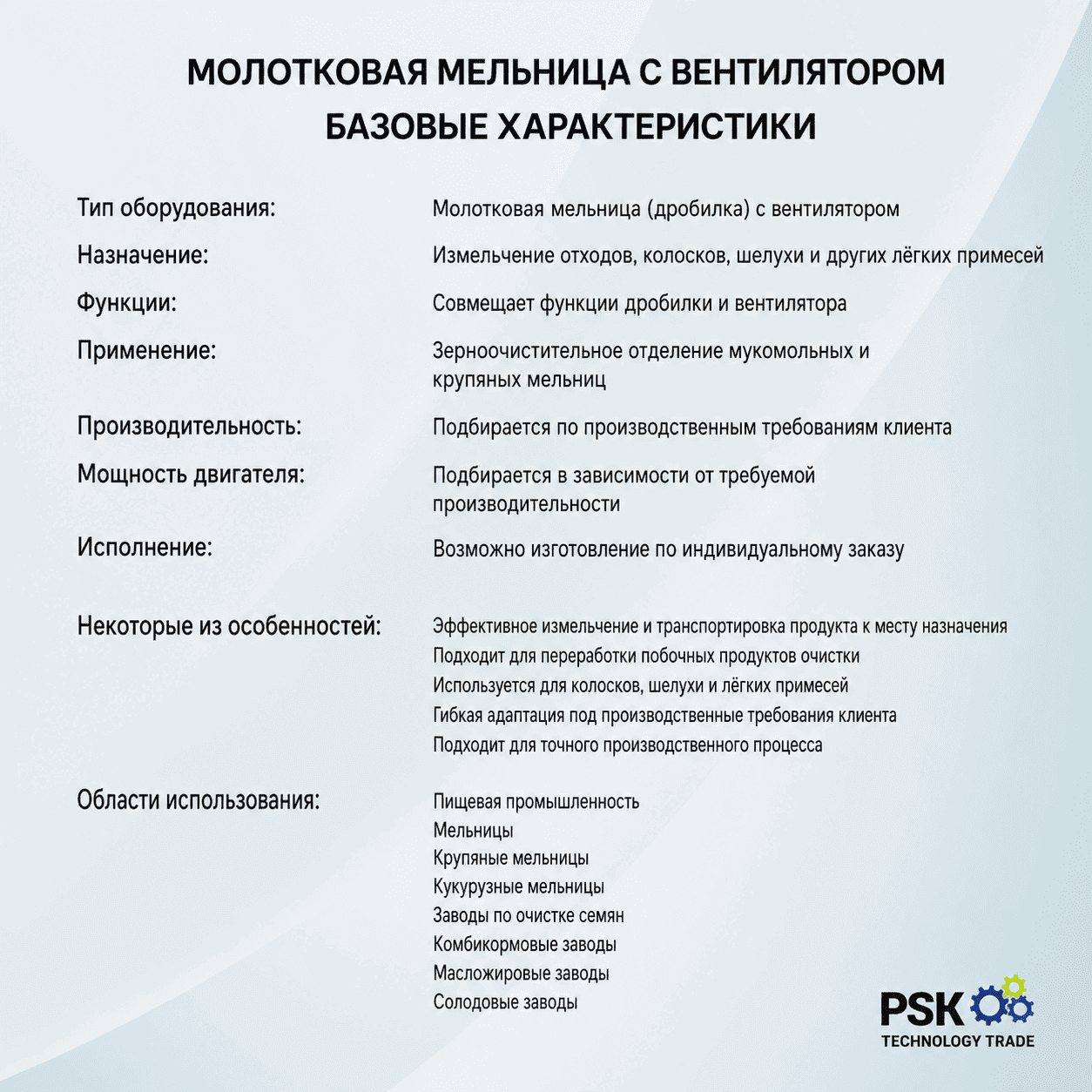

Характеристики:
Тип оборудования: Молотковая мельница (дробилка) с вентилятором
Назначение: Измельчение отходов, колосков, шелухи и других лёгких примесей
Функции: Совмещает функции дробилки и вентилятора
Применение: Зерноочистительное отделение мукомольных и крупяных мельниц
Производительность: Подбирается по производственным требованиям клиента
Мощность двигателя: Подбирается в зависимости от требуемой производительности
Исполнение: Возможно изготовление по индивидуальному заказу
Некоторые из особенностей:

• эффективное измельчение и транспортировка продукта к месту назначения;
• подходит для переработки побочных продуктов очистки;
• используется для колосков, шелухи и лёгких примесей;
• гибкая адаптация под производственные требования клиента;
• подходит для точного производственного процесса.

Области использования:

• пищевая промышленность;
• мельницы;
• крупяные мельницы;
• кукурузные мельницы;
• заводы по очистке семян;
• комбикормовые заводы;
• масложировые заводы;
• солодовенные заводы.

Конструкция молотковой мельницы с вентилятором рассчитана на постоянную работу с сухими и неоднородными отходными фракциями. Внутри машины совмещены дробильная камера, вращающийся рабочий орган и вентиляторный канал, поэтому качество сборки, балансировка и состояние рабочих деталей напрямую влияют на шум, вибрацию, расход энергии и стабильность транспортировки.

Основные конструктивные узлы:

• загрузочная зона принимает отходный материал из самотёка, транспортёра или промежуточного узла очистной секции;
• дробильная камера удерживает продукт в рабочей зоне до достижения требуемого разрушения частиц;
• ротор с молотками или лопастями создаёт ударное воздействие и разбивает колоски, шелуху и рыхлые растительные остатки;
• вентиляторная часть формирует поток для выноса измельчённого материала из корпуса машины;
• корпусные элементы защищают оператора и окружающее оборудование от выброса продукта и пылевой фракции;
• приводной узел передаёт вращение от электродвигателя на рабочий орган и должен оставаться защищённым от пыли;
• выходной патрубок служит для подключения к циклону, фильтру, накопителю или дальнейшему транспортному каналу;
• сервисные крышки и люки обеспечивают доступ для осмотра молотков, крепежа, внутренних поверхностей и зон возможного налипания.

Плановое обслуживание включает проверку затяжки крепежа, состояния молотков, балансировки ротора, чистоты выходного канала, целостности кожухов, исправности электродвигателя и отсутствия посторонних предметов в зоне подачи. Если рабочие элементы изношены неравномерно, возрастает вибрация, падает качество дробления и увеличивается нагрузка на привод.

Мельница не должна принимать камни, металл, крупные твёрдые включения и влажные комки, не предусмотренные технологическим режимом. Для защиты оборудования перед ней желательно иметь корректно настроенную очистку, магнитный контроль и организованный отбор тяжёлых примесей. Тогда дробилка работает стабильнее, а ресурс молотков и корпуса используется рационально.

Главное преимущество машины — объединение двух операций в одном корпусе. Молотковая мельница для зерна дробит отходы и одновременно помогает перемещать их дальше по технологическому маршруту. Для зерноочистительного отделения это означает меньше промежуточных перегрузок, меньше ручных операций и более чистую организацию отходной линии.

Практические преимущества:

• измельчение и перемещение побочной фракции выполняются одним агрегатом;
• закалённые рабочие элементы повышают стойкость при контакте с сухими растительными отходами;
• сбалансированный ротор помогает снизить вибрацию и посторонний шум при правильной эксплуатации;
• компактная компоновка облегчает размещение в ограниченном пространстве очистной секции;
• встроенный вентилятор уменьшает потребность в отдельном транспортном узле на коротком участке;
• простой доступ к рабочей камере ускоряет осмотр и замену изнашиваемых деталей;
• машина подходит для мукомольных, крупяных, кукурузных, семяочистительных и комбикормовых производств;
• индивидуальная привязка позволяет согласовать оборудование с существующими самотёками, циклонами и пылеудалением.

Для предприятия выгода проявляется в управляемой переработке отходов. Когда колоски, шелуха и лёгкий сор не накапливаются на площадке, снижается запылённость, проще поддерживать санитарный порядок и легче контролировать движение побочных фракций в пределах цеха.

Эксплуатационная устойчивость зависит от правильной подготовки участка: свободный доступ к люкам, отсутствие перегруза, защита от твёрдых включений, своевременный осмотр молотков и корректная трасса вывода продукта позволяют использовать машину в длительном режиме без лишних остановок.

Процесс начинается с поступления отходной фракции в загрузочный узел. Подача должна быть равномерной: резкий сброс большого объёма материала перегружает дробильную камеру и ухудшает вынос продукта вентилятором. После попадания в корпус сырьё захватывается рабочим органом и подвергается ударному воздействию.

Дробление происходит за счёт вращения молотков или лопастей, которые разбивают колоски, шелуху и рыхлые растительные остатки на более мелкие частицы. Далее встроенный вентилятор создаёт поток, удаляющий измельчённый продукт из рабочей зоны. Это помогает не накапливать материал внутри корпуса и направлять его в циклон, фильтр или другое место сбора.

Последовательность работы:

1. Отходная фракция после очистки зерна поступает в загрузочную зону машины через согласованный самотёк или транспортный элемент.
2. Рабочий ротор разгоняет молотки или лопасти и создаёт ударное воздействие на материал.
3. Колосья, шелуха и лёгкие растительные остатки дробятся до более удобной для перемещения фракции.
4. Поток встроенного вентилятора подхватывает измельчённый продукт и выводит его из корпуса.
5. Материал направляется в циклон, фильтрующий узел, накопитель или другую точку, предусмотренную проектом.
6. Оператор контролирует загрузку, звук работы, вибрацию, чистоту канала выгрузки и состояние отходов после дробления.

Стабильная работа достигается не максимальной подачей, а согласованием подачи, дробления и выноса продукта. Если измельчённая масса уходит медленнее, чем поступает новый материал, машина начинает работать с перегрузкой, а качество дробления становится менее предсказуемым.

1. Для чего нужна молотковая мельница с вентилятором в зерноочистительном отделении?
Она измельчает отходные фракции, которые появляются при очистке зерна: колоски, шелуху, лёгкий растительный сор и подобные материалы. Встроенный вентилятор помогает сразу вывести измельчённый продукт из машины и направить его в согласованную точку сбора.

2. Чем такая машина отличается от обычной молотковой дробилки?
Обычная дробилка только измельчает продукт, а перемещение после неё часто требует отдельного транспортного узла. В этом исполнении дробильный механизм совмещён с вентиляторной частью, поэтому машина одновременно уменьшает фракцию и помогает транспортировать её по короткой линии.

3. Какие материалы можно подавать в оборудование?
Типовая задача - переработка сухих лёгких отходов зерноочистки: колосков, шелухи, растительных остатков и аналогичных побочных фракций. Перед подбором важно уточнить влажность, плотность, объём подачи и наличие нежелательных твёрдых включений.

4. Подходит ли мельница для основного помола зерна в муку?
Нет, её основная роль - измельчение отходных и побочных фракций в очистном отделении. Для технологического помола муки применяют другие машины: вальцовые станки, рассевы и оборудование секции помола.

5. Какие факторы определяют фактическую производительность?
На фактическую производительность влияют характер материала, влажность, равномерность подачи, состояние молотков, требуемая крупность измельчения, сопротивление воздуховодов и способность системы своевременно принимать дроблёный продукт.

6. Почему важна балансировка ротора?
При неравномерном износе или нарушении балансировки повышается вибрация, появляется посторонний шум, растёт нагрузка на подшипники, крепления и привод. Поэтому рабочий узел нужно осматривать регулярно, особенно при интенсивной эксплуатации.

7. Можно ли подключить машину к циклону или фильтру?
Да, встроенный вентилятор обычно используют для направления измельчённого продукта к циклону, фильтрующему блоку, накопителю или другому узлу. При этом требуется проверить сопротивление трассы, герметичность соединений и возможность свободной выгрузки.

8. Какие ограничения нужно учитывать при эксплуатации?
Нельзя подавать камни, металл, крупные твёрдые предметы и влажные слипшиеся комки, если они не предусмотрены технологическим режимом. Такие включения ускоряют износ, повышают риск повреждения молотков и ухудшают стабильность работы.

9. Какую информацию нужно подготовить для расчёта?
Нужно указать тип отходов, ориентировочный объём подачи, влажность, желаемую крупность после дробления, место установки, длину и конфигурацию вывода продукта, наличие циклона или фильтра, требования к монтажу и условия электропитания.

10. От чего зависит стоимость молотковой мельницы с вентилятором?
Цена зависит от комплектации, исполнения рабочего узла, требований к пневмотранспортировке, необходимости воздуховодов, циклона, опор, автоматики, доставки, шефмонтажа и сервисного сопровождения. Финальный расчёт делают после привязки к линии.

11. Какие признаки говорят о неправильной настройке или износе?
Насторожить должны рост вибрации, изменение звука работы, падение качества дробления, накопление материала в корпусе, перегрев привода, забивание выходного канала или заметное увеличение пыли вокруг оборудования.

12. Можно ли заказать оборудование как часть комплексного проекта?
Да, молотковая мельница с вентилятором может поставляться отдельной машиной, как элемент модернизации зерноочистительного отделения или в составе комплексной линии MillTech. В проекте согласуют подачу, выгрузку, аспирацию, электрику и сервисный доступ.
