Передвижной винтовой шнек для зерна и сыпучих продуктов

Передвижной шнек проектируют как единый мобильный узел: транспортирующая труба, винтовой вал, привод, загрузочная часть, выпуск, опорная рама и механизм перемещения должны соответствовать друг другу. Универсальной комплектации для всех объектов нет, поскольку условия работы на складе, в цехе и на открытой перегрузочной площадке заметно различаются.

Фактическая производительность зависит от конкретного материала и положения корпуса. При увеличении наклона полезное заполнение обычно снижается, а сопротивление перемещению возрастает. Поэтому одинаковый по геометрии шнек может иметь различную массовую подачу на пшенице, муке, отрубях или крупе.

В проекте проверяют ширину проходов, радиус разворота, качество пола, высоту ворот, устойчивость в рабочем положении, доступ к электросети и возможность безопасно зафиксировать оборудование. Загрузочная зона должна располагаться так, чтобы оператор не находился рядом с открытыми вращающимися деталями.

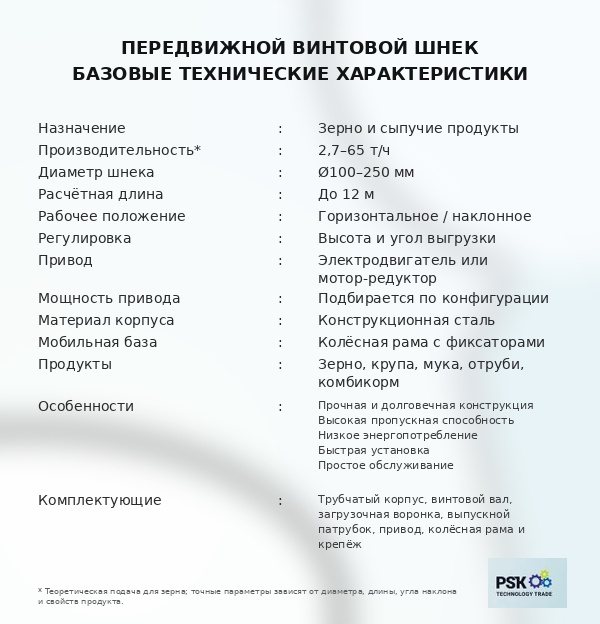

Характеристики:
Назначение: Зерно и сыпучие продукты
Производительность: 2,7−65 т/ч
Диаметр шнека: Ø100−250 мм
Расчётная длина: До 12 м
Рабочее положение: Горизонтальное / наклонное
Регулировка: Высота и угол выгрузки
Привод: Электродвигатель или мотор-редуктор
Мощность привода: Подбирается по конфигурации
Материал корпуса: Конструкционная сталь
Мобильная база: Колёсная рама с фиксаторами
Продукты: Зерно, крупа, мука, отруби, комбикорм
Особенности:

• Прочная и долговечная конструкция
• Высокая пропускная способность
• Низкое энергопотребление
• Быстрая установка
• Простое обслуживание

Комплектующие: Трубчатый корпус, винтовой вал, загрузочная воронка, выпускной патрубок, привод, колёсная рама и крепёж

Основу машины образует корпус с винтовым валом, приводной узел, загрузочный и разгрузочный патрубки, подшипниковые опоры и передвижная рама. В опубликованной конфигурации перемещение выполняется вручную либо с помощью колёсной базы, а рабочая высота регулируется с учётом точки приёма продукта.

Основные конструктивные и функциональные особенности:

• трубчатый канал удерживает материал на заданном пути и ограничивает его рассыпание при правильно соединённых патрубках;
• винтовой вал с жёсткой спиралью последовательно захватывает порции продукта и продвигает их к месту разгрузки;
• мобильная рама обеспечивает перестановку оборудования между рабочими позициями без постоянной привязки к фундаменту;
• механизм изменения наклона позволяет согласовать высоту выпускной части с бункером, кузовом или приёмной горловиной;
• привод может быть выполнен на базе мотор-редуктора или электродвигателя с клиноременной передачей и защитным ограждением;
• подшипниковые узлы воспринимают осевые и радиальные нагрузки, возникающие при вращении вала и движении заполненного слоя;
• загрузочная воронка, выпускной патрубок, кабель и элементы управления подбираются под способ подачи продукта и условия площадки;
• стопорные устройства и опоры фиксируют шнек в рабочем положении и препятствуют самопроизвольному перемещению.

Во время эксплуатации контролируют устойчивость рамы, фиксацию колёс, натяжение ремней при их наличии, нагрев подшипников, шум редуктора, вибрацию корпуса и равномерность выхода продукта. Перед каждой перестановкой необходимо отключить питание, освободить рабочую зону и убедиться, что кабель не препятствует движению.

Передвижной винтовой шнек не заменяет грузоподъёмное оборудование для вертикального транспорта на большую высоту. При значительном подъёме или постоянной подаче в высокий силос может быть рациональнее использовать норию, а мобильный шнек оставить для приёмной и перегрузочной операции. Передвижной шнек транспортирует продукт, в том числе, и в бункер для зерна.

Мобильный транспортёр особенно полезен на площадках с меняющейся логистикой. Он сокращает число временных ручных операций и позволяет быстро организовать механизированную подачу там, где постоянная трасса экономически или технически нецелесообразна.

Ключевые преимущества передвижного винтового шнека:

• может обслуживать несколько загрузочных и разгрузочных точек в пределах доступной площадки;
• подходит для зерна, круп, муки, отрубей и других сыпучих продуктов после проверки их свойств;
• позволяет менять рабочее положение, угол подъёма и высоту выпускного патрубка в предусмотренном диапазоне;
• объединяет закрытый винтовой транспортный канал, привод и мобильную опорную конструкцию;
• используется внутри помещений, на складских территориях и открытых площадках при соответствующей защите электрооборудования;
• совместим с приёмными бункерами, технологическими линиями и различными видами транспортных средств;
• обеспечивает доступ к приводу, подшипникам и загрузочной зоне для планового обслуживания;
• может быть адаптирован по длине, диаметру, приводу, опорам и присоединениям под конкретную перегрузочную задачу.

Практическая эффективность зависит от организации рабочего места. Ровный пол, надёжная фиксация, свободная зона вокруг оборудования и равномерная загрузка снижают вероятность опрокидывания, забивания и аварийной перегрузки. Чем чаще шнек перемещают, тем важнее удобство кабельного подключения и прочность ходовой части.

Экономический результат формируется за счёт многократного использования одной машины на разных операциях и сокращения ручного перемещения материала. Для сохранения ресурса необходимо следить за спиралью, валом, опорами, приводом, ремнями, колёсами и механизмом регулировки, не допуская работы с ослабленным крепежом.

До включения машину устанавливают напротив точки загрузки, выставляют необходимый угол, фиксируют колёсную базу и проверяют свободный выпуск. После пробного вращения без материала оператор начинает равномерно подавать продукт в приёмную воронку.

Привод сообщает вращение винтовому валу. Спираль перемещает сыпучую массу вдоль внутренней поверхности корпуса, поднимая её к выпускному патрубку. Оттуда продукт поступает в транспорт, бункер, технологическое оборудование или соединительный самотёк.

Последовательность рабочего процесса:

• перемещение отключённого оборудования к выбранной зоне и установка на ровной несущей поверхности;
• настройка наклона и высоты разгрузки с последующей механической фиксацией опорной системы;
• контроль направления вращения, состояния ограждений, свободного выхода и готовности принимающей ёмкости;
• плавная подача зерна или другого материала в загрузочную воронку без переполнения входного участка;
• продвижение продукта вращающимся винтом по корпусу к заданной точке выгрузки;
• прекращение загрузки, освобождение внутреннего канала, штатная остановка и подготовка к следующей перестановке.

Для нормальной остановки сначала прекращают поступление продукта и дают спирали вывести остаток. Перемещать шнек с работающим приводом или заполненным корпусом нежелательно: это повышает нагрузку на раму и создаёт риск повреждения кабеля, опор и присоединённых элементов. Очистку выполняют только после блокировки питания.

1. Для каких материалов предназначен передвижной винтовой шнек?
Основные продукты — зерновые культуры, крупы, мука и отруби, которые требуется загрузить, выгрузить или переместить между временными технологическими точками.
Возможность работы с другим сырьём оценивают по его влажности, насыпной плотности, текучести, абразивности, размеру частиц и требованиям к чистоте.

2. Где применяют мобильный шнек?
Его используют на мельницах, элеваторах, зернохранилищах, пунктах приёмки, железнодорожных станциях, в портах и на складских терминалах.
Оборудование удобно в местах, где положение загрузки или разгрузки меняется и стационарный конвейер не решает все операции.

3. Можно ли регулировать высоту выгрузки?
Да, передвижная схема предусматривает изменение положения корпуса и угла наклона в пределах конкретного исполнения.
Требуемую минимальную и максимальную высоту необходимо сообщить до изготовления, поскольку она влияет на раму, длину и устойчивость машины.

4. Чем передвижной шнек отличается от цилиндрического стационарного?
Стационарный шнек постоянно встроен между определёнными точками линии и опирается на закреплённые конструкции.
Передвижная модель имеет мобильную базу и применяется для нескольких переменных маршрутов, но требует фиксации перед каждым запуском.

5. Какой привод может использоваться?
Конструкция может оснащаться мотор-редуктором либо электродвигателем с ременной передачей — вариант выбирают по расчётному моменту и компоновке.
Мощность и передаточное отношение определяют по длине, наклону, свойствам продукта, производительности и условиям запуска.

6. От чего зависит фактическая подача?
На неё влияют диаметр и шаг спирали, частота вращения, длина, угол подъёма, заполнение, насыпная плотность и текучесть продукта.
Поэтому производительность указывают после расчёта на конкретном материале, а не как одно универсальное значение для любых условий.

7. Можно ли работать на открытой площадке?
Такая эксплуатация возможна, если электрическая часть, кабель, органы управления и покрытия соответствуют погодным и температурным условиям объекта.
Машину устанавливают на устойчивое основание, защищают от осадков согласно исполнению и не используют при небезопасном ветре или обледенении.

8. Что проверяют перед запуском?
Проверяют фиксацию колёс и опор, угол установки, устойчивость рамы, ограждение привода, свободный выпуск, состояние кабеля и направление вращения.
Также убеждаются, что приёмная ёмкость готова, а люди не находятся возле загрузочной воронки, выпускного патрубка и движущихся частей.

9. От чего зависит стоимость передвижного винтового шнека?
Цена определяется диаметром, длиной, рабочим наклоном, высотой выгрузки, конструкцией рамы, ходовой частью, приводом, загрузочной воронкой и материалами.
Финальный расчёт подготавливают после получения данных о продукте и потоке, схемы рабочей зоны, требований к электропитанию, адресу доставки и необходимым услугам.
