Панели управления для автоматизации мукомольных и зерноперерабатывающих линий

Состав шкафа определяют по числу управляемых агрегатов и требуемой глубине автоматизации. Для отдельной машины достаточно локальной панели, производственная секция требует межмашинных блокировок, а комплексная линия обычно проектируется с центральным контроллером, операторским интерфейсом и промышленной сетью обмена данными.

При выборе учитывают установленную мощность, способ пуска приводов, необходимость регулировать скорость, количество дискретных и аналоговых сигналов, требуемый резерв каналов и режим восстановления после аварии. Наличие ПЛК само по себе не гарантирует удобной эксплуатации: алгоритм должен соответствовать реальному движению продукта и последовательности работы оборудования.

До выпуска проекта согласуют место установки шкафов, ввод электропитания, систему заземления, кабельные маршруты, климат помещения, доступ для обслуживания и границы ответственности между панелью, полевыми датчиками и внешней АСУ ТП. Эти сведения определяют корпус, вентиляцию, коммуникационные интерфейсы и объём монтажных работ.

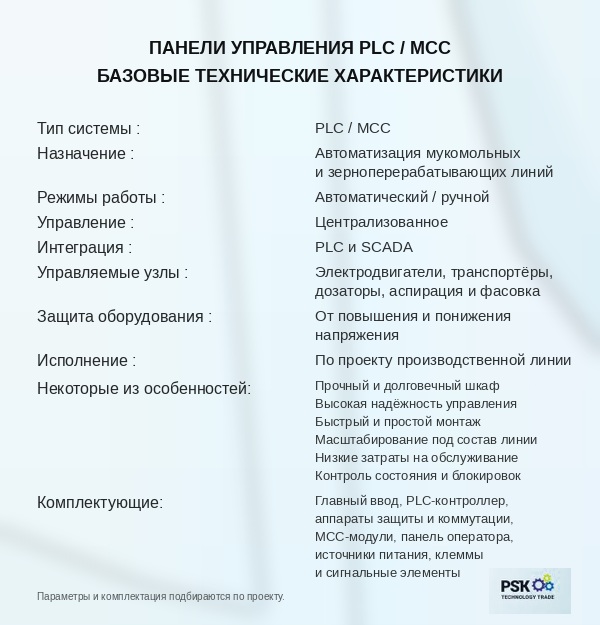

Характеристики:
Тип системы: PLC / MCC
Назначение: автоматизация мукомольных и зерноперерабатывающих линий
Режимы работы: автоматический / ручной
Управление: централизованное
Интеграция: PLC и SCADA
Управляемые узлы: электродвигатели, транспортёры, дозаторы, аспирация и фасовка
Защита оборудования: от повышения и понижения напряжения
Исполнение: по проекту производственной линии
Некоторые из особенностей:

• Прочный и долговечный шкаф
• Высокая надёжность управления
• Быстрый и простой монтаж
• Масштабирование под состав линии
• Низкие затраты на обслуживание
• Контроль состояния и блокировок

Комплектующие: главный ввод, PLC-контроллер, аппараты защиты и коммутации, MCC-модули, панель оператора, источники питания, клеммы и сигнальные элементы.
Параметры и комплектация подбираются по проекту.

Базовая панель представляет собой металлический шкаф промышленного класса с антикоррозионным покрытием, монтажной панелью, дверью, вводами для кабелей и организованным размещением силовых и управляющих цепей. Компоновка предусматривает маркировку проводников и аппаратов, доступ к клеммам, возможность диагностики и безопасное разделение функциональных групп.

Основные конструктивные и эксплуатационные особенности:

• вводной аппарат обеспечивает подключение к питающей сети и позволяет изолировать шкаф при техническом обслуживании;
• автоматические выключатели, предохранители и устройства защиты подбираются по расчётным токам и характеристикам подключённых нагрузок;
• контакторы, пускатели, устройства плавного пуска либо частотные преобразователи управляют электродвигателями по заданному алгоритму;
• ПЛК и модули ввода-вывода обрабатывают сигналы датчиков, выполняют блокировки и формируют команды на исполнительные механизмы;
• панель оператора, кнопки и световая индикация предоставляют доступ к разрешённым режимам, уставкам и сообщениям диагностики;
• коммуникационные модули связывают локальную автоматику с центральной системой управления и другими шкафами линии;
• вентиляция, фильтрация воздуха и при необходимости термостатирование поддерживают допустимый температурный режим компонентов;
• клеммные соединения, кабельные каналы и понятная маркировка упрощают монтаж, поиск неисправностей и последующее расширение системы.

Во время эксплуатации контролируют мукомольное оборудование: чистоту вентиляционных элементов, температуру внутри корпуса, затяжку соединений, состояние контакторов, автоматов, источников питания и устройств связи. Двери шкафа должны оставаться закрытыми в рабочем режиме, а обслуживание выполняется квалифицированным персоналом после снятия напряжения и выполнения установленной процедуры блокировки.

Самовольная замена двигателя на более мощный, подключение дополнительной нагрузки или изменение логики блокировок недопустимы без проверки проекта. Такие действия могут превысить расчётный ток, нарушить селективность защит и создать опасную последовательность запуска технологического оборудования.

Панель объединяет распределение питания, защиту, управление и диагностику в одном инженерном решении. Практическая ценность проявляется в согласованной работе оборудования: оператор получает понятные команды и сообщения, а механизмы запускаются только при выполнении предусмотренных условий безопасности и технологии.

Ключевые преимущества панелей управления:

• обеспечивают централизованное управление машинами и технологическими секциями из единой точки либо через АСУ ТП;
• снижают вероятность ошибочного пуска за счёт межмашинных блокировок, контроля маршрутов и разрешающих сигналов;
• защищают двигатели и электрические цепи от расчётных аварийных воздействий и помогают локализовать неисправность;
• поддерживают подключение датчиков уровня, температуры, вибрации, нагрузки и положения исполнительных механизмов;
• предоставляют оператору индикацию состояний, аварий, предупреждений и доступных режимов управления;
• адаптируются под локальную машину, отдельное отделение или распределённую архитектуру автоматизации всего предприятия;
• упрощают диагностику благодаря маркировке цепей, структурированной компоновке, журналам событий и интерфейсам связи;
• рассчитаны на длительную промышленную эксплуатацию при правильном подборе оболочки, вентиляции и регулярном обслуживании.

Эксплуатационный эффект выражается в более предсказуемой работе линии. Автоматическая последовательность пуска оборудования для мукомольного производства уменьшает риск завала транспортного оборудования, защитные функции ограничивают последствия перегрузок, а централизованная индикация сокращает время поиска причины остановки.

Экономическая эффективность зависит от обоснованного уровня автоматизации. Избыточно сложная система увеличивает стоимость проекта и требования к обслуживанию, а слишком простая панель оставляет оператору большое количество ручных действий. Оптимальную конфигурацию определяют по производственной схеме, рискам остановок и задачам будущего расширения.

Электрическая энергия поступает на ввод шкафа и распределяется между силовыми цепями и цепями управления. После включения система проверяет состояние защит, аварийных кнопок, датчиков и разрешающих сигналов. Если обязательные условия выполнены, оператор или автоматический алгоритм формирует команду на запуск выбранного участка.

Сигналы полевых устройств поступают на релейную логику либо контроллер. Система сопоставляет их с программой, включает контакторы и преобразователи, контролирует обратную связь и блокирует последующие операции при неисправности. При аварии соответствующий механизм отключается, оператор получает сообщение, а информация может передаваться на верхний уровень управления.

Последовательность рабочего процесса:

• подача питания, самодиагностика доступных модулей и проверка цепей аварийной остановки перед разрешением запуска;
• выбор ручного или автоматического режима и подтверждение готовности аспирации, транспорта и принимающего оборудования;
• последовательное включение механизмов в направлении, которое предотвращает накопление продукта в незапущенном участке;
• непрерывный приём сигналов датчиков, контроль электрических нагрузок и отображение текущих состояний на операторском интерфейсе;
• формирование предупреждения либо защитного отключения при перегрузке, пропадании разрешающего сигнала или аварии связанного агрегата;
• управляемая остановка линии в обратной технологической последовательности и сохранение доступных данных о событии.

Алгоритм работы разрабатывают под фактическую схему предприятия. Для транспортной цепочки важны задержки между пусками и остановками, для силосного отделения — маршрутизация и уровни, для дозирования — разрешения от весового оборудования, а для аспирации — подтверждение готовности воздушной системы. Поэтому программирование выполняется после согласования технологического задания.

1. Для чего предназначены панели управления MillTech?
Они распределяют питание, управляют приводами, принимают сигналы датчиков, выполняют защитные и технологические блокировки и отображают состояние оборудования.
Конкретный набор функций определяется составом производственной линии и утверждённым алгоритмом автоматизации.

2. Чем панель автоматизации отличается от обычного распределительного шкафа?
Распределительный шкаф в первую очередь подаёт и защищает электрические линии, а панель автоматизации дополнительно реализует технологическую последовательность и обмен сигналами.
В одном проекте обе функции могут быть объединены, если это соответствует расчёту и требованиям предприятия.

3. Каким оборудованием может управлять панель?
К ней подключают двигатели норий, конвейеров, шнеков, вентиляторов, очистительных машин, дозаторов, затворов и других согласованных механизмов.
Состав нагрузок фиксируют до проектирования, поскольку от него зависят аппараты защиты, коммутация, кабели и тепловой режим.

4. Можно ли подключить панель к существующей АСУ ТП?
Интеграция возможна при согласовании протокола связи, перечня передаваемых данных, архитектуры сети и границ управления.
Перед модернизацией проверяют совместимость контроллеров, адресацию, кибербезопасность и актуальность документации действующей системы.

5. Какие датчики поддерживает система управления?
В проект могут входить датчики уровня, температуры, вибрации, тока, давления, положения и другие устройства с согласованными выходными сигналами.
Количество и тип каналов выбирают по технологической задаче, требуемой диагностике и доступному резерву контроллера.

6. Обязательно ли использовать ПЛК и сенсорную панель?
Для простой локальной машины может быть достаточно релейно-контакторной схемы, кнопок и индикации, тогда как сложная линия требует программного управления.
Решение принимают по числу операций, необходимости менять уставки, хранить события и обмениваться данными с другими системами.

7. Как панель защищают от пыли и перегрева?
Применяют подходящую оболочку, герметизированные кабельные вводы, фильтрованную вентиляцию, термостаты или другое климатическое оснащение по условиям помещения.
Эффективность защиты сохраняется только при закрытых дверях, чистых фильтрах и соблюдении регламента технического обслуживания.

8. Как обслуживать панели управления?
Проверяют вентиляцию, соединения, аппараты коммутации и защиты, источники питания, индикацию, связь и отсутствие следов нагрева или загрязнения.
Работы внутри шкафа выполняет допущенный электротехнический персонал после безопасного отключения и проверки отсутствия напряжения.

9. От чего зависит стоимость панели управления?
Цена определяется числом и мощностью нагрузок, типами пуска, количеством сигналов, составом ПЛК и HMI, интерфейсами, корпусом, климатизацией и программированием.
Расчёт подготавливают после получения технологической схемы, перечня двигателей и датчиков, требований к режимам, электроснабжению, АСУ ТП, монтажу и адресу объекта.
