Контрольный рассев для муки перед фасовкой

Конфигурация определяется технологической точкой установки. Для предфасовочного контроля обычно требуется один тип разделения, тогда как работа с несколькими продуктами или потоками может потребовать иной схемы рамок, патрубков и каналов. Количество рамок и сетки согласуют по диаграмме предприятия.

Фактическую пропускную способность подтверждают для конкретной муки, выбранной ячейки и рабочей площади. Чем мельче сетка и выше содержание комков, тем внимательнее рассчитывают загрузку, чтобы продукт не накапливался внутри корпуса.

При проектировании проверяют высоту входного самотёка, отметку выпуска, место для замены рамок, доступ к мотору и противовесам, жёсткость пола, аспирационное подключение и возможность санитарной очистки. Собственная станина упрощает монтаж, но требует ровного и подготовленного основания.

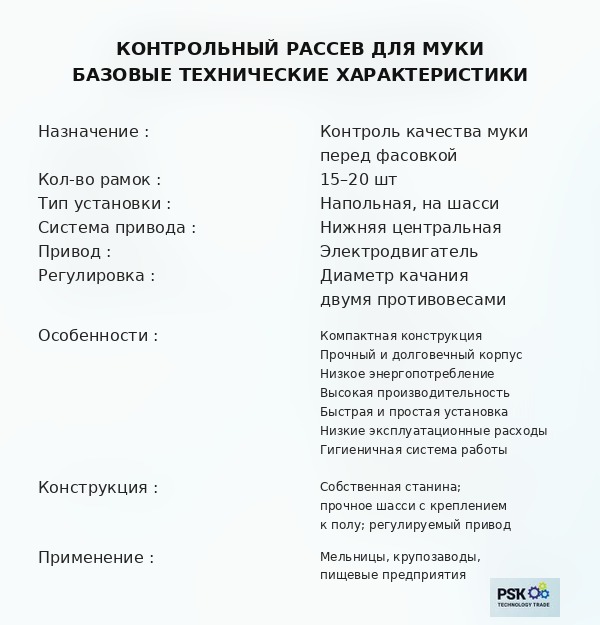

Характеристики:
Назначение: контроль качества муки перед фасовкой
Количество рамок: 15−20 шт.
Тип установки: напольная, на шасси
Система привода: нижняя центральная
Привод: электродвигатель
Регулировка: диаметр качания двумя противовесами
Особенности:

• Компактная конструкция
• Прочный и долговечный корпус
• Низкое энергопотребление
• Высокая производительность
• Быстрая и простая установка
• Низкие эксплуатационные расходы
• Гигиеничная система работы

Конструкция: собственная станина; прочное шасси с креплением к полу; регулируемый привод.
Применение: мельницы, крупозаводы, пищевые предприятия.

Основу машины образуют корпус с пакетом ситовых рамок, опорная станина и нижняя приводная система. Электродвигатель размещён в нижней задней части. Привод передаёт корпусу круговое качание, а пара противовесов позволяет корректировать его диаметр в соответствии с рабочим режимом.

Основные конструктивные и функциональные особенности:

• собственное жёсткое шасси обеспечивает установку оборудования на подготовленный пол без подвески к перекрытиям;
• компактная компоновка подходит для финишных участков, где свободная площадь и высота ограничены;
• пакет рассевных рамок формируется по технологической диаграмме и может включать ориентировочно от 15 до 20 элементов;
• ситовые полотна подбираются по требуемому размеру контрольного прохода и характеристикам готового продукта;
• нижнецентральный привод создаёт равномерное круговое движение корпуса без сложной верхней подвесной системы;
• два противовеса дают возможность регулировать диаметр качания и согласовывать движение с загрузкой сит;
• закрытые двери, крышки и уплотнения ограничивают утечку муки и облегчают поддержание санитарного состояния;
• входные и выпускные патрубки привязываются к силосу, фасовочной машине, самотёкам и аспирации конкретного объекта.

В эксплуатации контролируют состояние сеток, чистоту рамок, уплотнение дверей, равномерность подачи, отсутствие подпора на выходах, шум подшипников и привода, крепление противовесов и надёжность фиксации корпуса на станине. Повреждённое сито требует немедленной замены, иначе контроль качества теряет смысл.

Контрольный рассев не следует смешивать с основным квадратным рассевом секции помола. Основной аппарат разделяет множество промежуточных фракций и формирует технологические возвраты, тогда как контрольная машина проверяет уже готовый продукт и удаляет единичные нежелательные включения перед выпуском.

Оборудование особенно полезно на финишном участке, где одна случайная примесь может повлиять на качество всей партии или создать претензию при фасовке. Компактная машина добавляет отдельную ступень контроля без установки крупного подвесного рассева.

Ключевые преимущества контрольного рассева:

• выполняет окончательную проверку муки перед упаковкой, хранением или передачей потребителю;
• удаляет комки, нити, волокна и другие включения, не соответствующие выбранному контрольному проходу;
• размещается на собственной станине и не требует подвески корпуса к перекрытиям производственного здания;
• занимает небольшую площадь и подходит для мельниц с ограниченной свободной зоной;
• позволяет комплектовать пакет рамок в соответствии с технологической схемой и ассортиментом продукта;
• регулируемый диаметр качания помогает адаптировать движение сит к рабочей загрузке;
• закрытая гигиеничная конструкция ограничивает потери муки и упрощает санитарное обслуживание;
• может включаться в линии мельниц, крупоцехов, хлебозаводов, кондитерских и других пищевых предприятий.

Практический результат зависит от правильной загрузки сит. Пульсирующая подача, слишком мелкая ячейка или несвоевременная очистка уменьшают полезную площадь и повышают риск подпора. Для устойчивой работы поток перед рассевом желательно стабилизировать, а выход связать с датчиками уровня фасовочного бункера.

Экономический эффект проявляется в снижении риска брака готовой продукции и внеплановой остановки упаковочного оборудования из-за комков или посторонних частиц. Своевременный осмотр сеток, запас сменных рамок и корректная настройка привода поддерживают непрерывность финишного участка.

Перед включением оператор убеждается, что рамки установлены в правильной последовательности, сита целы и натянуты, двери закрыты, патрубки свободны, а принимающее оборудование готово. Затем выполняется краткий холостой запуск для проверки направления вращения и характера качания.

После подачи мука поступает на верхнюю рамку и распределяется по ситовой поверхности. Круговые движения перемещают слой по рабочей площади: кондиционная фракция проходит через ячейки и направляется к выпуску, а комки и более крупные включения остаются сверху и отводятся отдельно.

Последовательность рабочего процесса:

• проверка состояния рамок, сеток, уплотнений, дверей, крепления станины, приводного узла и противовесов;
• холостой пуск для оценки плавности кругового движения, отсутствия постороннего шума и касания деталей;
• равномерная подача муки после выхода машины на устойчивый режим без резкого переполнения верхней рамки;
• распределение продукта по ситам и прохождение кондиционной части через выбранный размер ячейки;
• отделение комков, волокон и случайных крупномерных включений с выводом их в предусмотренный патрубок;
• направление просеянной муки в силос, фасовочную машину либо следующий участок пищевого производства.

После прекращения загрузки рассеву дают завершить вывод остатка продукта. Очистку, замену сеток, регулировку противовесов и любые работы внутри корпуса выполняют только после полной остановки, отключения питания и блокировки повторного запуска.

1. Для чего контрольный рассев устанавливают перед фасовкой?
Он выполняет последнюю проверку готовой муки и задерживает комки, волокна и случайные включения, которые не должны попадать в упаковку.
Такой этап дополняет производственный контроль, но не заменяет лабораторные анализы, магнитную защиту и санитарные процедуры предприятия.

2. Чем контрольный рассев отличается от основного мукомольного рассева?
Основной рассев разделяет продукты размола по нескольким фракциям и формирует потоки между помольными переходами.
Контрольная машина работает преимущественно с готовой мукой и решает более узкую задачу финишного просеивания.

3. Сколько рамок может входить в комплект?
Официальное описание предусматривает изготовление ориентировочно от 15 до 20 рамок в зависимости от технологической диаграммы.
Точное количество, последовательность сит и маршруты проходовой и сходовой фракций согласуют перед производством оборудования.

4. Как регулируется рабочее движение корпуса?
Круговое качание создаётся нижним приводом, а его диаметр корректируется системой с двумя противовесами.
Регулировку выполняют квалифицированные специалисты после остановки и блокировки машины с учётом загрузки и качества просева.

5. Какие продукты можно просеивать?
Основное применение связано с готовой мукой; возможна работа с другими сухими порошкообразными продуктами после проверки совместимости.
При подборе оценивают фракцию, влажность, жирность, склонность к слёживанию, санитарные требования и требуемый размер ячейки.

6. От чего зависит фактическая производительность?
На поток влияют площадь и число сит, размер ячейки, свойства продукта, содержание комков, равномерность загрузки и режим качания.
Поэтому универсальную пропускную способность без данных о муке и технологической диаграмме указывать некорректно.

7. Какие условия нужно предусмотреть при монтаже?
Необходимо ровное основание, достаточная высота для самотёков, доступ к рамкам и приводу, свободные выпуски и аспирационное подключение.
Также предусматривают безопасное электропитание, ограждения, аварийную остановку и связь с управлением фасовочного участка.

8. Как обслуживать контрольный рассев?
Проверяют целостность и натяжение сеток, чистоту рамок, состояние уплотнений, крепление противовесов, подшипники, ремни и электродвигатель.
Санитарную очистку проводят по утверждённому графику после освобождения машины от продукта и блокировки запуска.

9. От чего зависит стоимость контрольного рассева?
Цена формируется по числу рамок, схеме проходов, размерам сит, материалам, патрубкам, приводу, аспирации, автоматике и объёму поставки.
Коммерческий расчёт подготавливают после получения требуемой производительности, характеристик продукта, схемы установки, адреса объекта и перечня монтажных услуг.
