Вальцовый станок SMARTMILL серия DSM 100 / DSM 125

Вальцовый станок SMARTMILL серии DSM относится к оборудованию помольной секции и применяется для контролируемого размола очищенного зерна или промежуточных продуктов после предыдущих технологических операций. Конфигурация выбирается не отдельно от линии, а в связке с диаграммой мельницы, типом сырья, требуемой крупностью фракций, количеством переходов и планируемым режимом эксплуатации.

Точные габариты, мощность приводов, параметры валов, вариант панели управления и состав датчиков фиксируются в проектной спецификации. Для действующей мельницы дополнительно проверяют высоту установки, доступ к передней панели, расположение питающих каналов, возможность подключения аспирации и удобство обслуживания вальцовой группы.

Рабочие элементы и функциональные узлы:

• корпус из стальной листовой конструкции с усиленной нижней рамой;
• валковая группа с нарезкой по диаграмме конкретной мельницы;
• пневматическая система управления сведением и разведением валков;
• передние регулировочные рычаги для настройки рабочего зазора;
• механизм точной регулировки для сохранения параллельности и повторяемости режима;
• датчик заполнения входной зоны и регулируемый питательный узел;
• цифровая панель с индикацией рабочих параметров;
• прозрачная зона контроля входящего продукта;
• щётки очистки валов, уменьшающие налипание муки и крупки на рабочие поверхности.

Какие данные нужны для подбора станка:

• вид зерна и характеристики партий: влажность, стекловидность, засорённость, натура;
• роль станка в диаграмме: дранная система, размольный переход, работа с возвратом или промежуточной фракцией;
• плановая производительность участка и режим работы предприятия;
• тип рассевов и схема возврата продукта;
• требуемый уровень автоматизации и способ контроля подачи;
• наличие аспирации, пневмотранспорта и свободных сервисных зон;
• ограничения помещения по высоте, ширине проходов и точкам подключения.

Такой сбор данных позволяет подобрать не только модификацию DSM 100 или DSM 125, но и правильную технологическую роль станка в линии. При проектировании важно учитывать, как продукт поступает на валки, куда направляется после измельчения и какие фракции возвращаются на повторный проход.

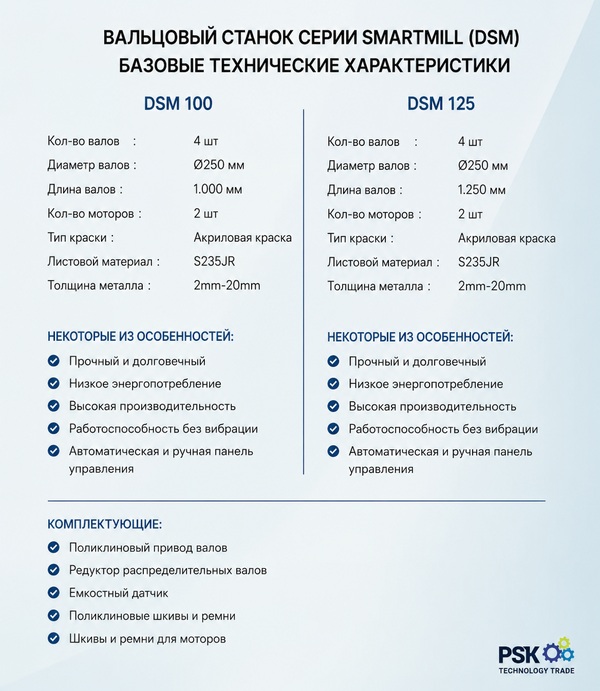

Характеристики:
Количество валов 4 шт.
Диаметр валов Ø250 мм
Длина валов 1 000 мм / 1 250 мм
Количество моторов 2 шт.
Тип краски Акриловая краска
Листовой материал S235JR
Толщина металла 2−20 мм
Некоторые из особенностей:

• Прочный и долговечный
• Низкое энергопотребление
• Высокая производительность
• Работоспособность без вибрации
• Автоматическая и ручная панель управления

Комплектующие:

• Поликлиновый привод валов
• Редуктор распределительных валов
• Ёмкостный датчик
• Поликлиновые шкивы и ремни
• Шкивы и ремни для моторов

SMARTMILL DSM 100/125 проектируется как точный рабочий узел для помола, где качество результата зависит от равномерной подачи, стабильного межвальцового зазора и согласованности с рассевом. Станок не должен рассматриваться как отдельная машина без привязки к диаграмме. Его эффективность раскрывается тогда, когда входящий продукт подготовлен, очищен, а поток распределён без резких пульсаций.

Конструкция серии DSM ориентирована на длительную промышленную эксплуатацию. Усиленная стальная база поддерживает точность расположения рабочих узлов, а вибропоглощающие элементы под подшипниковыми направляющими уменьшают передачу колебаний на корпус. Это важно для мукомольной линии, где даже небольшие изменения зазора могут влиять на гранулометрический состав и зольность готовой муки.

Функциональные особенности SMARTMILL DSM:

• цифровая панель для контроля параметров работы и удобной настройки подачи;
• регулируемая скорость распределительного узла, позволяющая подстроить поток под конкретный переход;
• пневматическое управление валками для быстрого перехода между рабочим и безопасным положением;
• точная механическая настройка зазора с фронтальной зоны обслуживания;
• прозрачный входной участок для визуальной оценки поступающего продукта;
• валки, подбираемые и нарезаемые под требуемую технологическую схему;
• встроенная очистка валов щётками, поддерживающая стабильность рабочей поверхности;
• сервисный доступ к ключевым зонам без сложного демонтажа соседнего оборудования.

В работе SMARTMILL особенно важна связь с остальными секциями мельницы. Слишком грубая подача снижает качество раскрытия зерна, недостаточный рассев создаёт перегрузку возвратных потоков, а слабая аспирация ухудшает санитарное состояние рабочей зоны. Поэтому станок подбирается вместе с транспортом, рассевами, фильтрацией воздуха и системой управления.

Чем DSM 100 отличается от DSM 125:
Мукомольные вальцовые станки DSM 100 выбирают для участков с умеренным потоком и ограниченным пространством, когда станок должен выполнять конкретную операцию в компактной компоновке. DSM 125 применяют при увеличенной нагрузке на помольный переход, где важна расширенная рабочая зона и более уверенная работа с большим количеством продукта. В обоих вариантах окончательная конфигурация зависит от диаграммы мельницы, свойств сырья и требований к муке.

Для оборудования «Вальцовый станок SMARTMILL серия DSM 100 / DSM 125» учитывают этап разделения продуктов помола. Рассев представлен в карточке «квадратный рассев DKE».

При подборе блока управления станком проверяют назначение контактов и алгоритм пуска. Один из вариантов приведён в карточке «Atara RollerMatic», совместимость машин уточняют отдельно.

SMARTMILL DSM 100/125 используют там, где от вальцового станка требуется не только механическое измельчение, но и повторяемость результата при длительной работе. Модельный ряд подходит для новых мукомольных линий, модернизации действующих участков и замены устаревших станков в помольной секции.

Практические преимущества серии DSM:

• управляемый помол с точной настройкой межвальцового зазора;
• стабильная подача продукта по рабочей ширине валов;
• снижение вибрации благодаря усиленной конструкции и демпфирующим элементам;
• удобный контроль входящего потока через прозрачную зону;
• автоматическое размыкание валков при прекращении подачи;
• снижение налипания продукта за счёт встроенных щёток очистки;
• гигиеничное исполнение для пищевого производства;
• возможность работы на разных помольных переходах одной мельничной схемы;
• совместимость с системами пневмотранспорта, аспирации и автоматизации;
• подбор валков и режимов под конкретное сырьё и требуемый выход муки.

За счёт сочетания пневматического управления и цифровой настройки подачи станок помогает оператору быстрее реагировать на изменение свойств продукта. Это особенно важно при переработке партий с разной влажностью, стекловидностью и структурой эндосперма. При правильной интеграции SMARTMILL поддерживает стабильную работу не только одного перехода, но и всей секции помола.

Оборудование рационально использовать в линиях, где требуется контролировать крупность продукта, избегать переизмельчения оболочек и сохранять ресурс валковой группы. При плановом обслуживании и корректной настройке станок может работать в длительном сменном режиме без потери технологической устойчивости.

Зерно или промежуточная фракция подаются во входную часть станка, где датчик отслеживает наличие продукта. Когда поток достигает заданного уровня, включается питательный механизм, и материал распределяется по рабочей ширине валков.

Основные этапы работы:

1. Поступление продукта: подготовленное зерно или промежуточная фракция подаются во входной канал станка.
2. Контроль заполнения: датчик фиксирует наличие материала и передаёт сигнал на систему управления.
3. Запуск подачи: распределительный узел начинает равномерно направлять продукт к валковой группе.
4. Регулирование потока: заслонка и настройки панели позволяют выдерживать стабильную подачу без перегрузки.
5. Сведение валков: пневматика переводит рабочие органы в положение помола.
6. Размол: продукт проходит между валками, где формируется требуемая фракция.
7. Очистка рабочих поверхностей: щётки удаляют налипшие частицы и помогают сохранять одинаковое качество обработки.
8. Остановка подачи: при завершении потока система размыкает валки и останавливает питательный механизм.
9. Передача продукта дальше: измельчённая масса направляется на рассев, возвратный поток или следующий технологический переход.

Такая логика снижает риск холостой работы, уменьшает лишний нагрев и помогает поддерживать устойчивый режим. Если поток продукта нестабилен, оператор корректирует подачу, зазор, скорость распределительного узла и параметры последующих участков линии.

1. Для каких задач подходит SMARTMILL DSM 100/125?
Серия подходит для секции помола зерна в мукомольных и крупяных линиях. Станок используют для обработки подготовленного зерна, промежуточных продуктов после рассева и возвратных фракций. Он может работать на разных переходах диаграммы, если правильно подобраны валки, зазор, подача и связанное оборудование.

2. Чем SMARTMILL отличается от более простого вальцового станка?
Главное отличие связано с уровнем управления и удобством эксплуатации. В серии DSM предусмотрены цифровая настройка подачи, пневматическое управление валками, визуальный контроль входящего продукта и продуманная очистка рабочих поверхностей. Это делает процесс более предсказуемым и снижает зависимость результата от ручных операций.

3. Как выбрать между DSM 100 и DSM 125?
DSM 100 обычно рассматривают для компактных участков и умеренной нагрузки на помольный переход. DSM 125 выбирают, когда требуется большая рабочая ширина и резерв по пропуску продукта. Окончательный выбор зависит от производительности линии, схемы рассева, вида сырья и места установки.

4. С каким сырьём может работать станок?
Основное применение связано с пшеницей, но при соответствующей настройке станок может использоваться для ржи, кукурузы, ячменя, овса и других культур. Перед подачей сырьё должно пройти очистку, магнитную защиту и подготовку по влажности, иначе ресурс валов и стабильность помола будут снижаться.

5. Что влияет на стабильность качества помола?
На результат влияют влажность и стекловидность зерна, равномерность подачи, состояние валов, корректность зазора, эффективность рассева, возврат промежуточных фракций и работа аспирации. Если один из участков линии работает нестабильно, это отражается на нагрузке станка и качестве готовой муки.

6. Можно ли встроить SMARTMILL в существующую мельницу?
Да. До поставки важно оценить компоновку помольного отделения, высоту и ширину проходов, расположение рассевов, транспортных линий и аспирации. Также важно определить, какие переходы должен заменить или усилить станок и как его подключить к системе управления.

7. Какие ограничения нужно учитывать при эксплуатации?
Нельзя подавать продукт с камнями, металлическими включениями и нестабильной влажностью без корректировки режима. Также не рекомендуется компенсировать нехватку производительности чрезмерным уменьшением зазора, потому что это повышает долю переизмельчённых частиц и ускоряет износ рабочих поверхностей.

8. От чего зависит цена SMARTMILL DSM 100/125?
Стоимость зависит от выбранной модификации, комплектации валковой группы, уровня автоматизации, требований к монтажу, поставке, шефналадке и интеграции в линию. Для точного расчёта нужно техническое задание с описанием сырья, производительности, роли станка в диаграмме и условий площадки.
