Камнеотборник DTA для сухой очистки зерна от тяжёлых примесей

Серия DTA предназначена для установки после предварительного отделения крупного мусора и металломагнитных частиц. На этом этапе задача машины — убрать плотные включения, которые не всегда эффективно отделяются обычным ситовым или воздушным способом. Чем стабильнее подготовка перед камнеотборником, тем точнее он работает и тем меньше ложных потерь полезного продукта.

Модель выбирают не только по таблице производительности. Для корректного подбора учитывают культуру, насыпную плотность, фактическую засорённость, форму и размер камней, влажность, требуемый режим работы и наличие аспирации. Избыточный запас по производительности без настройки может ухудшить разделение, потому что продукт не будет равномерно распределяться по рабочей поверхности.

При проектировании также проверяют высоту установки, направление входа и выхода, место для обслуживания вибромоторов, доступ к очистке рабочей зоны, соединение с самотёками и возможность безопасного вывода тяжёлых отходов. Для действующих линий дополнительно оценивают, насколько новая машина совместима с существующими транспортными узлами.

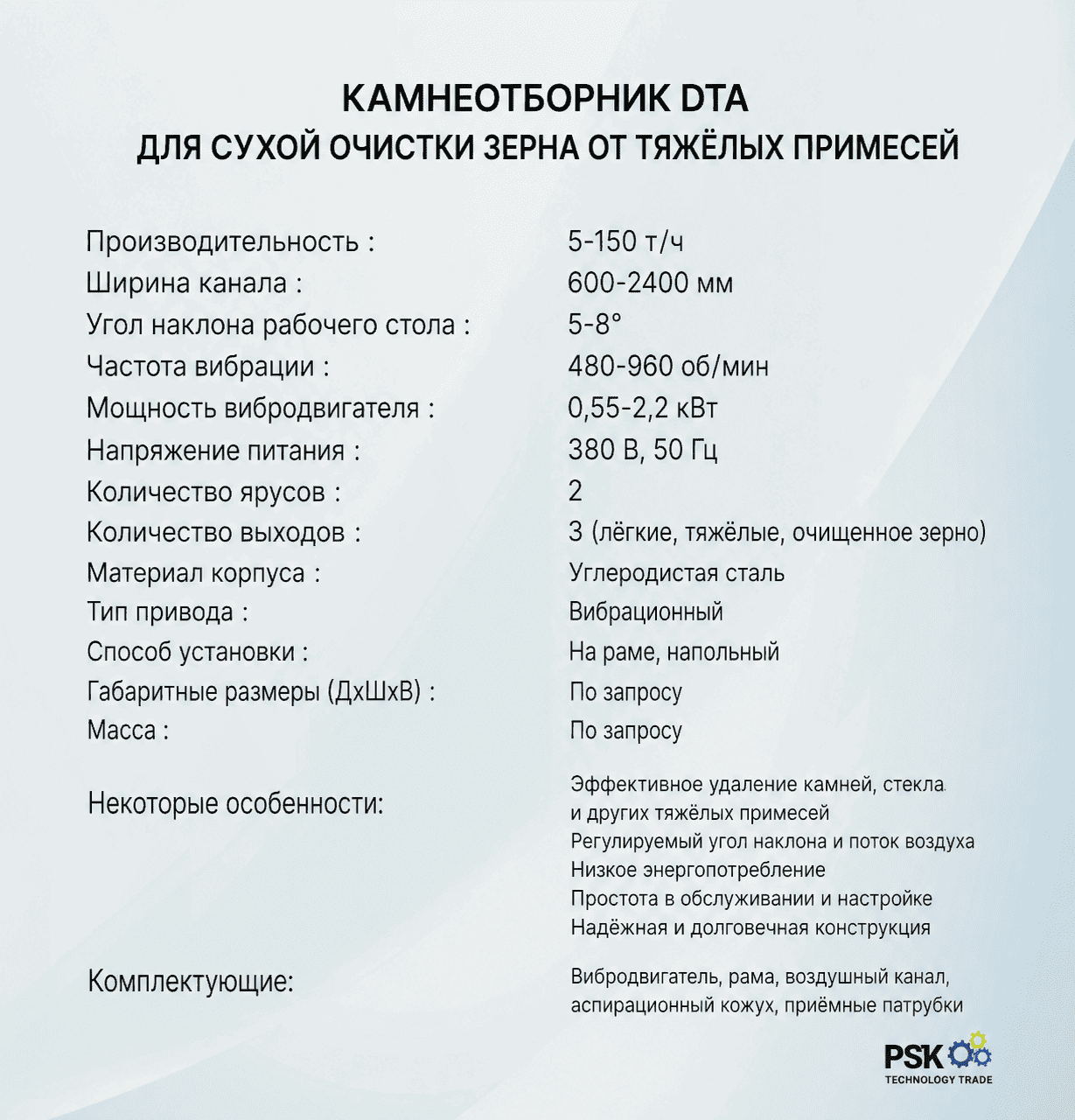

Характеристики:
Производительность: 5−150 т/ч
Ширина канала: 600−2400 мм
Угол наклона рабочего стола: 5−8°
Частота вибрации: 480−960 об/мин
Мощность вибродвигателя: 0,55−2,2 кВт
Напряжение питания: 380 В, 50 Гц
Количество ярусов: 2
Количество выходов: 3 (лёгкие, тяжёлые, очищенное зерно)
Материал корпуса: Углеродистая сталь
Тип привода: Вибрационный
Способ установки: На раме, напольный
Габаритные размеры (ДxШxВ): По запросу
Масса: По запросу
Некоторые особенности:

• эффективное удаление камней, стекла и других тяжёлых примесей;
• регулируемый угол наклона и поток воздуха;
• низкое энергопотребление;
• простота в обслуживании и настройке;
• надёжная и долговечная конструкция.

Комплектующие: Вибродвигатель, рама, воздушный канал, аспирационный кожух, приёмные патрубки

Камнеотборник DTA состоит из прочного корпуса, рабочей разделительной зоны, вибрационного привода, входного распределения продукта и отдельных выходов для очищенного зерна и тяжёлых примесей. Машина работает эффективно только тогда, когда поток сырья подаётся ровно, а рабочая поверхность не перегружена. Поэтому важна не разовая высокая загрузка, а устойчивый режим на протяжении смены.

Конструктивные особенности камнеотборника DTA:

• вибрационный привод формирует направленное движение продукта по разделительной поверхности;
• рабочая зона помогает разделять зерно и тяжёлые включения по плотности и поведению в потоке;
• отдельный канал вывода камней предотвращает их возврат в очищенное сырьё;
• прочный металлический корпус рассчитан на работу в зерноперерабатывающем цехе;
• схема подключения согласуется с самотёками, нориями, аспирацией и следующими машинами линии;
• рабочие режимы корректируются под конкретную культуру, засорённость и производительность;
• вибромоторы требуют регулярного контроля крепления, нагрева и состояния подшипников;
• сервисный доступ должен позволять быстро очищать рабочую поверхность и проверять выпуск отходов.

Эксплуатационная устойчивость DTA зависит от правильной подготовки сырья. Если в машину поступает поток с резкими пульсациями, большим количеством соломы, крупного мусора или металлических включений, качество разделения снижается. Поэтому перед камнеотборником обычно размещают сепаратор, магнитную защиту и при необходимости аспирационный канал.

Отдельное внимание уделяют выводу отходов. Камни и стекло должны уходить в отдельный сборник без пересыпания в основной поток. При неправильном угле установки, забитых каналах или слишком высокой загрузке часть тяжёлой примеси может задерживаться внутри машины, что снижает качество очистки и увеличивает нагрузку на последующее оборудование.

Роль сухой очистки перед помолом
Для мельницы камнеотборник важен не только как машина удаления мусора. Он снижает риск повреждения вальцов, помогает сохранить стабильность помольной схемы и уменьшает вероятность попадания минеральных частиц в муку. На предприятиях с разным качеством входящего зерна наличие DTA делает подготовку сырья более предсказуемой и облегчает работу технолога.

Главное преимущество камнеотборника — защита технологической линии от плотных посторонних включений. Для мукомольного производства это особенно важно: камни и стекло способны повреждать вальцы, ускорять износ транспортных узлов и отрицательно влиять на показатели готовой продукции.

Ключевые преимущества:

• отделяет из зерна камни, стекло, металлические частицы и другой плотный мусор;
• работает в составе сухой системы очистки без расхода воды;
• помогает снизить абразивную нагрузку на машины, расположенные после очистки;
• подходит для мукомольных, крупяных, семенных, комбикормовых и пищевых предприятий;
• имеет линейку исполнений DTA 100, DTA 120 и DTA 140 под разные потоки продукта;
• может устанавливаться в новых проектах и при реконструкции действующих линий;
• обеспечивает отдельный вывод тяжёлых примесей из технологического потока;
• позволяет повысить управляемость подготовки зерна перед увлажнением и помолом;
• отличается понятной сервисной логикой: контроль подачи, вибрации, каналов и рабочей поверхности;
• адаптируется под условия конкретного цеха при проектном подборе.

Для предприятия эффект от установки DTA выражается не только в удалении камней. Машина снижает вероятность внеплановых остановок, упрощает поддержание стабильного качества сырья и помогает продлить ресурс оборудования, которое работает после участка очистки.

Экономическая целесообразность зависит от места установки и фактического качества зерна. Если сырьё поступает из разных хозяйств или хранится в условиях, где возможна минеральная засорённость, камнеотборник становится обязательным элементом защиты технологической схемы.

Процесс разделения запускается после поступления предварительно очищенного зерна во входную часть. Поток распределяется по рабочей поверхности, где вибрация и воздушный режим создают условия для разделения частиц разной плотности. Полноценное отделение возможно только при равномерной загрузке: если зерно поступает рывками, слой становится неодинаковым и тяжёлые включения могут проходить вместе с продуктом.

Тяжёлые частицы перемещаются к зоне выгрузки отходов, а основная зерновая масса уходит дальше по технологической цепочке. Оператор контролирует поток, чистоту выхода камней, отсутствие забивания каналов и стабильность работы вибромоторов.

Основные этапы работы:

1. Подача зерна после предварительной очистки, аспирации и магнитной защиты.
2. Равномерное распределение продукта по рабочей зоне камнеотборника.
3. Воздействие направленной вибрации и разделение смеси по плотности.
4. Перемещение камней, стекла и других тяжёлых включений к отдельному выходу.
5. Вывод очищенного зерна на увлажнение, отволаживание, помол или следующую операцию.
6. Контроль отходов, чтобы полезный продукт не уходил вместе с тяжёлой примесью.
7. Проверка состояния рабочей поверхности, креплений и выпускных каналов в процессе эксплуатации.

Качество разделения оценивают по содержанию камней в очищенном зерне и по количеству хорошего продукта в отходах. Слишком агрессивная настройка может повышать потери, а слишком мягкая — оставлять примеси в потоке. Поэтому режим DTA должен подбираться под реальное сырьё, а не только по паспортной производительности.

1. Для чего нужен камнеотборник в зерноочистительной линии?
Камнеотборник удаляет из зернового потока тяжёлые инородные включения, которые имеют большую плотность, чем зерно. К ним относятся камни, стекло, металлические частицы, тяжёлый минеральный мусор и похожие загрязнения. Без такого этапа примеси могут попасть в дальнейшую переработку и повредить оборудование.

2. Где устанавливают DTA в технологической схеме?
Обычно машину размещают после предварительной очистки и магнитной защиты, когда из продукта уже удалены крупные лёгкие примеси и металл. После камнеотборника зерно может направляться на увлажнение, отволаживание, помол или другой технологический участок.

3. Чем камнеотборник отличается от сепаратора?
Сепаратор работает в основном по размеру и аэродинамическим свойствам частиц, а камнеотборник решает задачу разделения по плотности. Поэтому эти машины не заменяют друг друга: сепаратор убирает часть мусора, а DTA дополнительно выводит тяжёлые включения, похожие по размеру на зерно.

4. Какие модели можно использовать в линейке DTA?
В карточке можно указать DTA 100, DTA 120 и DTA 140. Для DTA 120 ориентир производительности составляет 12−14 т/ч, для DTA 140 — 18−21 т/ч. Конкретное исполнение подбирается после анализа культуры, загрузки и засорённости.

5. Можно ли применять камнеотборник для разных культур?
Да, оборудование применяют для пшеницы, кукурузы и других зерновых культур при технологической совместимости. Перед подбором нужно уточнить размер зерна, плотность, влажность, загрязнённость и требования к дальнейшей переработке.

6. Почему важна равномерная подача продукта?
Разделение по плотности требует стабильного слоя на рабочей поверхности. Если зерно идёт рывками или с перегрузкой, часть тяжёлых включений может пройти вместе с основным продуктом, а часть полезного зерна — попасть в отходы.

7. Нужна ли аспирация для работы камнеотборника?
Аспирация и воздушный режим помогают стабилизировать разделение и удалять пылевую составляющую. Конкретное подключение зависит от схемы цеха, выбранной модели, уровня запылённости и требований к санитарности участка.

8. Какие ошибки чаще всего ухудшают качество очистки?
К проблемам приводят перегрузка, неравномерная подача, неправильный отвод отходов, забитая рабочая зона, отсутствие предварительной очистки, изношенные крепления вибромоторов и несогласованная аспирация.

9. Какие требования важны для обслуживания?
Нужно регулярно проверять состояние рабочей поверхности, крепления вибрационных двигателей, выпуск камней, чистоту каналов, отсутствие посторонних предметов и равномерность подачи. Также важно контролировать шум, вибрацию и нагрев приводных узлов.

10. От чего зависит цена камнеотборника?
Стоимость зависит от выбранной модели DTA, производительности, комплектации, присоединительных размеров, необходимости монтажной привязки, доставки, пусконаладочных работ и интеграции в действующую линию.

11. Можно ли поставить DTA при модернизации существующей мельницы?
Да, камнеотборник можно встроить в действующий участок очистки, если есть место для установки, сервисного доступа, вывода отходов и подключения к транспортной схеме. Перед поставкой желательно проверить высоты, самотёки, нории и соседнее оборудование.

12. Какие данные нужны для подбора?
Для расчёта потребуются культура, производительность линии, фактическая засорённость, характер тяжёлых примесей, влажность зерна, компоновка цеха, высоты подключения, требуемый режим работы и формат поставки.
