Пылевой циклон для систем очистки зерна

Циклон проектируют как часть воздушной сети, а не как отдельную ёмкость для пыли. До заказа определяют объёмный расход воздуха, диапазон загрузки, свойства переносимой фракции, расположение вентилятора, протяжённость воздуховодов, давление в точке подключения и требования к дальнейшей очистке воздуха.

Расчётное исполнение должно обеспечивать достаточную окружную скорость без чрезмерного сопротивления. Увеличение размеров корпуса само по себе не гарантирует лучшего результата: эффективность зависит от соотношения диаметра, высоты, формы конуса, входного сечения и фактического воздушного режима.

В компоновке предусматривают пространство для ревизии входного патрубка и конуса, безопасную выгрузку осевшего материала, опоры для восприятия массы аппарата, герметичные соединения, доступ к фланцам и возможность очистить внутренние поверхности при остановке линии.

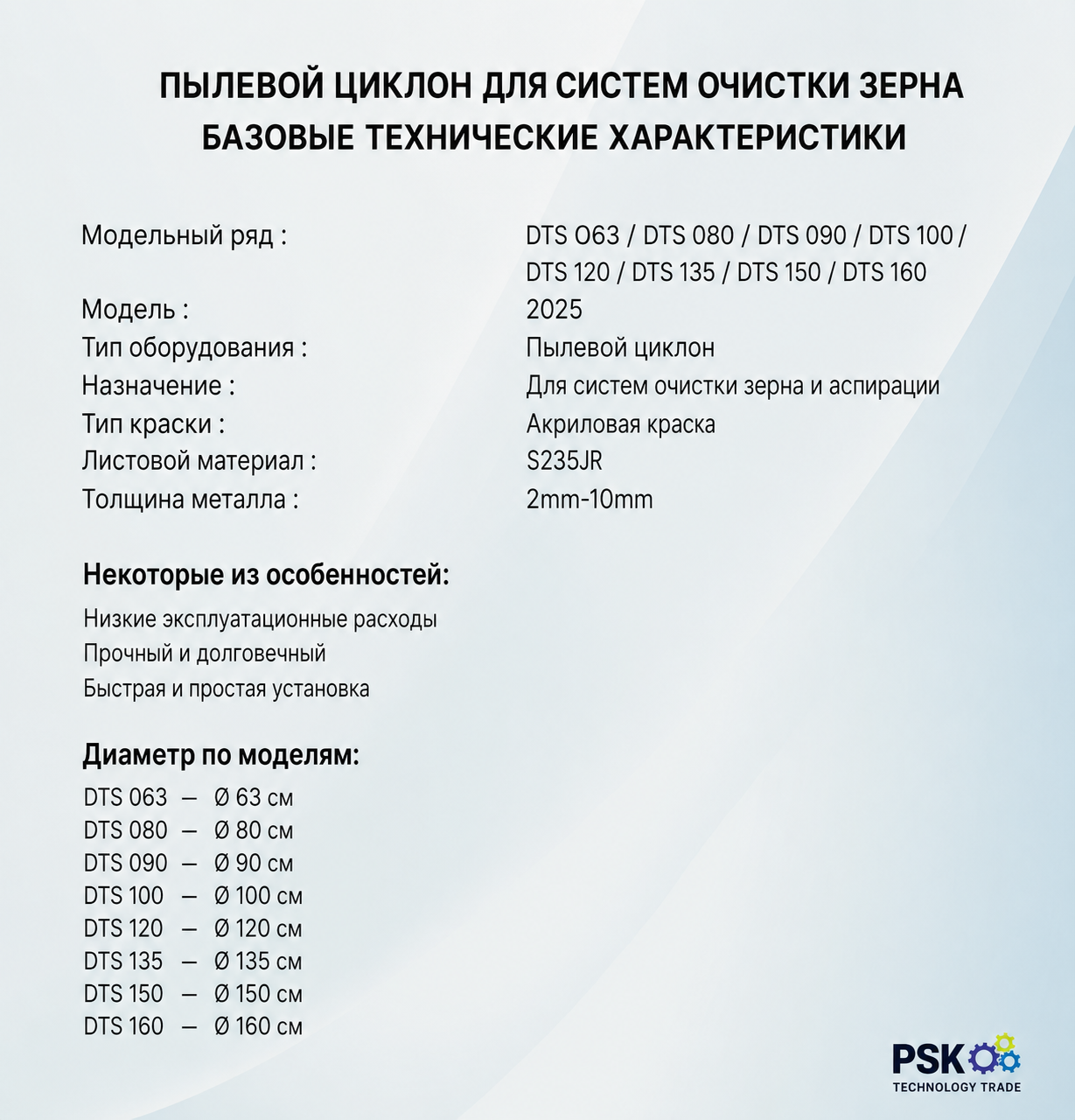

Характеристики:
Модельный ряд: DTS 063 / DTS 080 / DTS 090 / DTS 100 / DTS 120 / DTS 135 / DTS 150 / DTS 160
Модель: 2025
Тип оборудования: Пылевой циклон
Назначение: Для систем очистки зерна и аспирации
Тип краски: Акриловая краска
Листовой материал: S235JR
Толщина металла: 2–10 мм
Некоторые из особенностей:

• низкие эксплуатационные расходы;
• прочный и долговечный;
• быстрая и простая установка.

Диаметр по моделям:
DTS 063: Ø 63 см
DTS 080: Ø 80 см
DTS 090: Ø 90 см
DTS 100: Ø 100 см
DTS 120: Ø 120 см
DTS 135: Ø 135 см
DTS 150: Ø 150 см
DTS 160: Ø 160 см

Пылевой циклон применяется в мельницах, как оборудование для очистки зерна. Основу аппарата образуют цилиндрическая камера, конический накопительный участок, тангенциальный вход и центральная выпускная труба. Геометрия этих элементов направляет смесь по спиральной траектории, создавая условия для отделения частиц без сменных фильтрующих материалов.

Конструктивные и функциональные особенности оборудования:

• боковой входной патрубок вводит запылённый поток по касательной и запускает вращательное движение;
• цилиндрическая зона поддерживает вихрь и направляет частицы к внутренней поверхности корпуса;
• коническая часть уменьшает сечение, способствует перемещению осадка вниз и формирует точку выгрузки;
• центральная труба отводит воздух из внутренней области вихря к вентилятору, фильтру или выпускной магистрали;
• листовой металлический корпус выбирают с учётом запылённости, абразивности продукта и условий размещения;
• фланцевые либо иные согласованные соединения упрощают включение аппарата в существующие воздуховоды;
• нижний выпуск может соединяться с герметичным затвором, питателем, шнеком или накопительной тарой по проекту;
• опорная рама, площадка обслуживания и переходные детали комплектуются в соответствии с монтажной схемой.

Во время эксплуатации контролируют герметичность трассы, состояние корпуса в наиболее нагруженных местах, свободный проход нижней выгрузки и отсутствие налипания. Если осадок накапливается в конусе или через соединения подсасывается посторонний воздух, меняется структура вихря и ухудшается работа не только циклона, но и подключённых аспирационных точек.

Пылевой циклон не следует отождествлять с рукавным фильтром или пневматическим продуктовым циклоном. Первый выполняет инерционное предварительное либо самостоятельное улавливание подходящей фракции, фильтр задерживает более мелкую пыль на пористом материале, а пневматический циклон разделяет воздух и транспортируемый продукт в системе пневмотранспорта.

Преимущества циклона наиболее заметны в аспирационных линиях, где требуется непрерывно выводить сухую пылевую фракцию без применения воды и без частой замены фильтрующих элементов внутри самого аппарата.

Ключевые преимущества пылевого циклона:

• использует энергию движущегося воздушного потока и не содержит отдельного вращающегося рабочего органа;
• обеспечивает непрерывное отделение частиц при правильно рассчитанной аспирационной нагрузке;
• не требует фильтрующих рукавов, кассет или периодической импульсной продувки корпуса;
• помогает разгрузить последующую ступень тонкой очистки и уменьшить количество собранной на ней пыли;
• имеет компактную цилиндроконическую схему, подходящую для вертикального размещения в технологическом здании;
• допускает организацию закрытой выгрузки осадка без рассеивания материала в рабочей зоне;
• подходит для различных зерноперерабатывающих и пищевых производств после инженерного расчёта;
• обслуживается через контроль состояния патрубков, корпуса, конуса и разгрузочного соединения.

Для предприятия циклон выполняет сразу технологическую и санитарную функцию: возвращает воздушному потоку более чистое состояние, локализует собранную пыль и уменьшает её перенос между участками. Это помогает организовать аспирацию как управляемую систему, а не как набор отдельных вытяжных патрубков.

Практический эффект зависит от согласования всех элементов. Производительность вентилятора, сопротивление воздуховодов, герметичность разгрузки и место циклона в схеме должны рассматриваться совместно. При необходимости более глубокой очистки после циклона предусматривают фильтровальную ступень, рассчитанную на оставшуюся мелкодисперсную фракцию.

Рабочий цикл начинается в момент поступления воздушно-пылевой смеси через тангенциальный вход. За счёт направления патрубка поток движется вдоль стенки, разворачивается по окружности и формирует нисходящую внешнюю спираль в цилиндрической и конической частях аппарата.

Пылевые частицы обладают большей инерцией, поэтому не могут полностью повторять движение воздушного ядра. Они приближаются к корпусу, теряют скорость при контакте с пограничным слоем и под действием силы тяжести направляются к нижнему выпуску. Воздух разворачивается во внутренней области и выходит через центральную трубу.

Основные этапы работы:

• забор воздуха от технологических машин и его транспортирование по аспирационному воздуховоду;
• тангенциальный ввод смеси в цилиндрическую камеру с образованием устойчивого вихря;
• перемещение более тяжёлых частиц к стенке под действием инерционных сил;
• скольжение и оседание пылевой фракции в нижней конической зоне аппарата;
• организованное удаление накопленного материала через герметично подключённое разгрузочное устройство;
• отвод воздушного потока через центральный патрубок к следующему элементу системы или к вентилятору.

Стабильность отделения связана с постоянством расхода воздуха. Резкие изменения нагрузки, негерметичные люки, забитая выгрузка и неверно выбранные диаметры нарушают движение вихря. После настройки оценивают количество пыли в выходящем воздухе, равномерность удаления осадка и фактическое сопротивление участка.

1. Для чего используется пылевой циклон?
Он отделяет пыль и лёгкие твёрдые частицы от воздуха, удаляемого из зерноочистительных машин, перегрузочных точек и других источников аспирации.
Собранная фракция опускается в конус и выводится через нижний патрубок, а воздушная часть направляется дальше по выбранной технологической схеме.

2. Нужен ли циклону собственный электродвигатель?
Внутри корпуса нет приводного ротора. Вихревое движение создаётся воздушным потоком, который формирует вентилятор аспирационной системы.
Электропривод может потребоваться для внешнего разгрузочного устройства или другого вспомогательного оборудования, если оно предусмотрено проектом поставки.

3. Какие исходные данные нужны для подбора?
Необходимо сообщить расход и температуру воздуха, ожидаемую запылённость, тип частиц, режим работы, допустимое сопротивление и место циклона относительно вентилятора и фильтра.
Также уточняют диаметры воздуховодов, доступную высоту, направление входа, способ выгрузки, требования к опорам, покрытию и присоединительным фланцам.

4. Может ли пылевой циклон заменить рукавный фильтр?
Эти устройства работают по разным принципам. Циклон отделяет частицы за счёт инерции и подходит для предварительного улавливания либо для задач, где такой степени очистки достаточно.
Если требуется задерживать тонкодисперсную пыль, проект может включать последующий фильтр. Необходимая схема определяется расчётом и требованиями конкретного производства.

5. Чем пылевой циклон отличается от пневматического?
Пылевой вариант обслуживает аспирационный воздух и собирает пыль или лёгкие отходы от очистительного оборудования.
Пневматический циклон применяют в системе транспортирования продукта, где основной задачей становится отделение перемещаемого материала от транспортирующего воздуха.

6. Что влияет на фактическую эффективность отделения?
Результат зависит от расхода воздуха, размеров и плотности частиц, геометрии циклона, герметичности сети, равномерности нагрузки и свободной выгрузки осадка.
При отклонении воздушного режима от расчётного часть пыли может проходить дальше, поэтому работу оценивают вместе с вентилятором и воздуховодами.

7. Какие требования учитывать при монтаже?
Нужно обеспечить вертикальное положение аппарата, надёжное крепление к опорам, герметичное подключение патрубков и достаточное пространство под разгрузочную часть.
Предусматривают доступ для осмотра, снятия отложений и замены изнашиваемых участков, а также согласуют нагрузку на строительные конструкции.

8. Как обслуживать пылевой циклон?
По графику осматривают корпус, входной участок, центральную трубу, конус и нижний выпуск, удаляют отложения и проверяют отсутствие сквозного износа или деформаций.
Во время работы следят за устойчивостью аспирации и регулярностью выгрузки. Забивание или подсос воздуха устраняют после безопасной остановки оборудования.

9. От чего зависит стоимость пылевого циклона?
Цена определяется расчётным воздушным потоком, габаритами и толщиной корпуса, исполнением входа, покрытиями, опорной рамой, разгрузочным узлом и набором переходных деталей.
Финальный расчёт формируют после согласования технологической схемы, монтажной высоты, характеристик пыли, условий доставки, требований к установке и объёма пусконаладочных работ.
