Ковшовый элеватор (нория) DEL для вертикальной транспортировки зерна и сыпучих продуктов

Нории серии DEL различаются пропускной способностью и габаритной базой. Опубликованные значения производительности приведены отдельно для пшеницы, муки и отрубей, поскольку одинаковый объём ковшей соответствует разной массовой подаче материалов с неодинаковой насыпной плотностью.

Для проекта проверяют реальную плотность продукта, коэффициент заполнения ковшей, высоту подъёма, режим работы линии и допустимый запас. Производительность соседнего оборудования должна быть согласована с норией, чтобы башмак не переполнялся, а разгрузочная головка не работала с подпором.

При компоновке учитывают вертикальность корпуса, опорные отметки, доступ к головке и башмаку, место для натяжения ленты, направление входного и выходного патрубков, возможность разборки секций и безопасное обслуживание привода. Высота нории формируется под здание за счёт промежуточных труб.

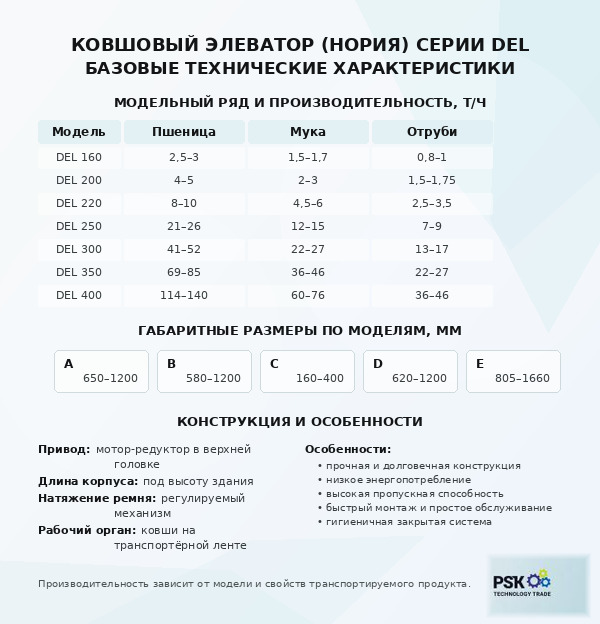

Характеристики:
Производительность, т/ч
DEL 160: Пшеница 2,5−3; Мука 1,5−1,7; Отруби 0,8−1
DEL 200: Пшеница 4−5; Мука 2−3; Отруби 1,5−1,75
DEL 220: Пшеница 8−10; Мука 4,5−6; Отруби 2,5−3,5
DEL 250: Пшеница 21−26; Мука 12−15; Отруби 7−9
DEL 300: Пшеница 41−52; Мука 22−27; Отруби 13−17
DEL 350: Пшеница 69−85; Мука 36−46; Отруби 22−27
DEL 400: Пшеница 114−140; Мука 60−76; Отруби 36−46
Габаритные размеры по моделям, мм
A: 650−1200
B: 580−1200
C: 160−400
D: 620−1200
E: 805−1660
Конструкция:

• Привод:Мотор-редуктор в верхней головке
• Длина корпуса: Под высоту здания
• Натяжение ремня: Регулируемый механизм
• Рабочий орган: Ковши на транспортёрной ленте

Особенности:

• Прочная и долговечная конструкция
• Низкое энергопотребление
• Высокая пропускная способность
• Быстрый монтаж и простое обслуживание
• Гигиеничная закрытая система

Ковшовый элеватор MillTech выполнен по ленточной схеме. Верхняя головка содержит приводной узел и зону разгрузки, нижний башмак принимает продукт и направляет его в ковши, а промежуточные секции образуют закрытый вертикальный канал для рабочей и обратной ветвей ленты.

Основные конструктивные и функциональные особенности:

• верхний мотор-редуктор передаёт вращение ведущему шкиву и обеспечивает движение тяговой ленты по замкнутому контуру;
• ковши закрепляются на ленте с шагом, рассчитанным под выбранную модель, продукт и требуемую подачу;
• нижний башмак формирует зону загрузки, где ковши последовательно захватывают поступающий сыпучий материал;
• промежуточные трубы соединяют нижнюю и верхнюю части, а их суммарная длина определяется требуемой отметкой выгрузки;
• регулируемая опора двигателя помогает выполнять центровку приводного вала при сборке и техническом обслуживании;
• натяжной механизм, связанный с подшипниками, поддерживает рабочее состояние ленты и компенсирует её эксплуатационное удлинение;
• закрытый корпус ограничивает рассыпание продукта и позволяет подключить норию к загрузочным и разгрузочным самотёкам;
• доступные сервисные зоны используются для проверки ленты, ковшей, крепежа, шкивов, подшипников и накопившихся остатков продукта.

В процессе эксплуатации контролируют центровку и натяжение ленты, равномерность загрузки, состояние ковшей, нагрев подшипников, шум мотор-редуктора и чистоту башмака. Ослабленный крепёж или смещение тягового элемента может привести к контакту ковшей с корпусом и ускоренному износу.

Нория предназначена прежде всего для вертикального подъёма. Для горизонтального распределения после верхней разгрузки обычно используют шнек, цепной или ленточный конвейер, а также самотёчные трубы. Эти машины дополняют друг друга и выбираются как единая транспортная схема.

Нория позволяет организовать высокий вертикальный подъём на сравнительно небольшой площади. Это особенно важно в многоэтажных мельничных корпусах и силосных системах, где транспортный поток необходимо передавать между технологическими уровнями без сложной наклонной трассы.

Ключевые преимущества ковшового элеватора:

• поднимает зерно, муку, отруби, комбикорм и другие согласованные материалы по вертикальному маршруту;
• предлагается в шести моделях DEL с различной производительностью для пшеницы и продуктов переработки;
• позволяет сформировать требуемую высоту за счёт подбора длины промежуточных корпусных секций;
• использует верхнее расположение мотор-редуктора и регулируемый механизм натяжения тяговой ленты;
• занимает ограниченную площадь по сравнению с транспортёром, установленным под большим углом;
• встраивается в мукомольные, крупяные, комбикормовые, семяочистительные и складские технологические линии;
• обеспечивает доступ к приводной головке, башмаку и натяжным узлам для планового контроля;
• может изготавливаться с индивидуальной высотой и присоединениями в соответствии с проектом объекта.

Практический результат зависит от качества загрузки и согласования всей транспортной цепочки. Равномерная подача снижает риск переполнения башмака, а свободный разгрузочный патрубок предотвращает обратный подпор. Вертикальность корпуса и правильная центровка ленты непосредственно влияют на спокойный ход ковшей.

Экономическая эффективность формируется за счёт непрерывного подъёма большого потока при компактной компоновке. Для сохранения ресурса важно регулярно осматривать ковши и их крепления, тяговую ленту, шкивы, подшипники, редуктор и натяжной механизм, не допуская длительной работы с перекосом.

Продукт поступает через загрузочный патрубок в нижнюю часть нории. Перед запуском проверяют свободное вращение, натяжение и положение ленты, отсутствие посторонних предметов в башмаке, готовность верхней разгрузочной линии и правильное направление движения.

Мотор-редуктор вращает ведущий шкив, который перемещает ленту с ковшами. В башмаке каждый ковш захватывает порцию материала, поднимает её внутри закрытой трубы и переворачивается в верхней головке. После разгрузки пустые ковши возвращаются вниз по обратной ветви.

Последовательность рабочего процесса:

• проверка состояния башмака, приводной головки, ленты, ковшей, защитных элементов и принимающего оборудования;
• запуск мотор-редуктора и выход тягового элемента на устойчивое движение без постороннего шума и задеваний;
• равномерная подача сыпучего продукта в нижний загрузочный узел без переполнения и подпора;
• захват материала ковшами и его перенос по вертикальному каналу к верхней отметке;
• высыпание продукта в разгрузочной головке с дальнейшим направлением в самотёк, бункер или конвейер;
• прекращение загрузки, освобождение ковшей от остатка материала и штатная остановка привода.

Для корректной остановки сначала прекращают поступление продукта и дают нории вывести содержимое. Запуск с переполненным башмаком увеличивает нагрузку на привод и тяговый элемент. Очистку, подтяжку крепежа и осмотр внутренних деталей выполняют только после отключения и блокировки питания.

1. Какие продукты можно транспортировать ковшовым элеватором?
Оборудование применяется для пшеницы, других зерновых культур, муки, отрубей, комбикорма и совместимых сыпучих продуктов.
Перед подбором уточняют насыпную плотность, влажность, размер частиц, текучесть, температуру и санитарные требования к контактным деталям.

2. Какие модели входят в серию DEL?
Линейка включает DEL 160, DEL 220, DEL 250, DEL 300, DEL 350 и DEL 400.
Модели различаются пропускной способностью; для пшеницы, муки и отрубей опубликованы отдельные диапазоны производительности.

3. Как определяется высота нории?
Общую высоту формируют из головки, башмака и промежуточных труб требуемой длины.
До заказа необходимо предоставить отметки загрузки и выгрузки, высоту перекрытий, схему опор и доступное пространство для монтажа.

4. Чем нория отличается от шнекового конвейера?
Ковшовый элеватор рассчитан на вертикальный подъём продукта ковшами, закреплёнными на движущейся ленте.
Шнек перемещает материал вращающейся спиралью преимущественно по горизонтальному или наклонному маршруту и часто устанавливается после разгрузки нории.

5. Где расположен привод ковшового элеватора?
В конструкции MillTech мотор-редуктор размещается в верхней части и приводит в движение ведущий шкив.
Положение двигателя можно регулировать при центровке вала, а состояние привода контролируют через предусмотренную сервисную зону.

6. От чего зависит фактическая производительность?
На массовую подачу влияют модель, объём и шаг ковшей, скорость ленты, насыпная плотность, заполнение и текучесть материала.
Именно поэтому в технической таблице производительность отдельно указана для пшеницы, муки и отрубей.

7. Что важно предусмотреть при монтаже?
Проверяют вертикальность корпуса, несущие опоры, высоту и направление патрубков, доступ к головке и башмаку, электропитание и безопасные зоны обслуживания.
Норию соединяют с оборудованием так, чтобы на входе была равномерная подача, а на выходе отсутствовал подпор продукта.

8. Как обслуживать ковшовый элеватор?
Регулярно осматривают ленту, ковши и крепления, контролируют натяжение, центровку, подшипники, шкивы, мотор-редуктор и чистоту нижней части.
Работы внутри корпуса проводят после полной остановки, отключения питания и исключения случайного запуска оборудования.

9. От чего зависит стоимость ковшового элеватора?
Цена определяется моделью DEL, высотой подъёма, продуктом, производительностью, числом секций, исполнением ковшей и ленты, приводом и присоединениями.
Финальный расчёт подготавливают после получения технологической схемы, отметок загрузки и выгрузки, данных о сырье, условиях монтажа, адресе доставки и требуемых услугах.
