Триер-овсюгоотборник для очистки зерна, серия DAT

DAT подбирают как специализированный узел очистки от овса и овсюга. В отличие от универсальной сортировки по размеру, здесь главным фактором становится длина зерновки и поведение частицы внутри цилиндра. Поэтому при выборе модели учитывают не только габариты машины, но и реальный состав партии, нагрузку на секцию очистки и возможность поддерживать ровный слой продукта в рабочей зоне.
Линейка DAT представлена тремя вариантами исполнения. DAT 63×200 подходит для линий с производительностью около 5 тонн/час. DAT 90×240 рассчитан на поток до 8 тонн/час и увеличенную рабочую площадь. DAT 2×90×240 имеет двухсекционную компоновку и применяется на участках, где требуется обработка до 16 тонн/час без отказа от принципа овсюгоотделения.

Эти данные используют как ориентир для предварительного подбора. Фактическая чистота отделения зависит от равномерности подачи, концентрации овсюга, влажности зерна, состояния ячеистой поверхности, выбранного положения внутреннего шнека и отсутствия подпора на выходах. Если поток поступает залпово, даже правильно выбранная модель может работать ниже расчётной эффективности.

Что уточнить перед подбором:

• какую культуру нужно очищать и какая доля овса или овсюга присутствует в партии;
• требуемую производительность узла в т/ч и длительность сменной работы;
• какое оборудование стоит до овсюгоотборника: сепаратор, аспирация, камнеотборник, магнитная защита;
• доступный расход воздуха и место подключения к пылеотводящему каналу;
• как будут выводиться очищенное зерно и выделенная овсюжная фракция;
• есть ли ограничения по высоте, монтажной длине, сервисным проходам и транспортным линиям;
• нужно ли встраивать машину в существующую систему управления или поставлять автономный узел.

Корректная модель должна обеспечивать запас по стабильности, но не создавать лишних расходов на воздух, габариты и привод. Для небольшого очистительного участка обычно достаточно DAT 63×200. Если линия работает с высоким потоком или зерно поступает с заметной долей овсюга, рассматривают DAT 90×240 либо двойной DAT 2×90×240. При реконструкции важно заранее проверить посадочные места, направление потоков и доступ к цилиндру для обслуживания.

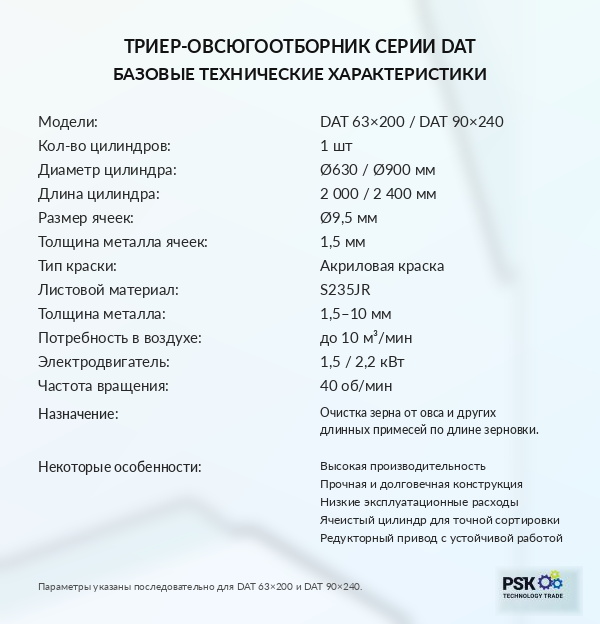

Характеристики:
Модели: DAT 63×200 / DAT 90×240
Количество цилиндров: 1 шт.
Диаметр цилиндра: Ø630 / Ø900 мм
Длина цилиндра: 2 000 / 2 400 мм
Размер ячеек: Ø9,5 мм
Толщина металла ячеек: 1,5 мм
Тип краски: Акриловая краска
Листовой материал: S235JR
Толщина металла: 1,5−10 мм
Потребность в воздухе: до 10 м³/мин
Электродвигатель: 1,5 / 2,2 кВт
Частота вращения: 40 об/мин
Назначение: Очистка зерна от овса и других длинных примесей по длине зерновки
Некоторые особенности:

• Высокая производительность
• Прочная и долговечная конструкция
• Низкие эксплуатационные расходы
• Ячеистый цилиндр для точной сортировки
• Редукторный привод с устойчивой работой

Овсюгоотборник DAT построен вокруг цилиндрической рабочей зоны с триерным листом, в котором сформированы ячейки. Когда цилиндр вращается, зерновки нужной длины заходят в ячейки, поднимаются рабочей поверхностью и сбрасываются в отдельный тракт. Основной поток пшеницы движется дальше и выводится через свой выпуск, что позволяет отделять овёс и овсюг без смешивания фракций.

Внутри машины поток проходит последовательно через входной узел, зону сортировки, выход очищенного продукта и канал примесей. Такая организация делает работу понятной для оператора: можно контролировать загрузку, состав выделенной фракции, чистоту основного зерна и степень заполнения рабочих органов. Двухсекционная модель сохраняет этот маршрут продукта, но делит входящий поток на два рабочих объёма.

Конструктивные особенности DAT:

• цилиндрический триерный лист с ячейками для выделения овса и овсюга по длине;
• четыре функциональные зоны: приём зерна, очистка, выпуск чистого продукта и вывод примесей;
• регулируемый внутренний винтовой шнек для настройки направления и эффективности отделения;
• скорость вращения цилиндра 36 оборотов в минуту для стабильного режима сортировки;
• прочные стальные элементы корпуса, рассчитанные на эксплуатацию в зерноочистительном отделении;
• отдельные патрубки для основного потока и отходовой фракции;
• аспирационное подключение для снижения запылённости и поддержания санитарного состояния участка;
• одинарные и двойные исполнения под разные нагрузки производства;
• простая сервисная логика с доступом к рабочей зоне, приводу и каналам разгрузки;
• возможность индивидуального изготовления под технические параметры линии.

Эксплуатационная логика DAT основана на согласовании трёх факторов: подачи зерна, заполнения цилиндра и настройки шнека. Слишком плотный слой ухудшает попадание овсюга в ячейки. Слишком слабая загрузка снижает полезную производительность. Поэтому запуск выполняют поэтапно: сначала стабилизируют подачу, затем проверяют выделенную фракцию, после чего корректируют положение шнека и расход воздуха.

Роль внутреннего шнека
Винтовой шнек внутри цилиндра не просто перемещает продукт. Его положение влияет на момент сброса захваченной фракции и на границу разделения между чистым зерном и примесью. При грамотной настройке овсюг выводится устойчиво, а потери полезной пшеницы остаются минимальными. Если состав сырья меняется, положение шнека и режим подачи проверяют заново.

Для стабильной работы нельзя подавать в овсюгоотборник сырьё с камнями, металлическими включениями, крупным мусором и неравномерными залповыми сбросами. Регламент обслуживания включает осмотр ячеистой поверхности, контроль креплений триерного листа, проверку привода, шнека, аспирационного подключения и выпускных каналов. Такой подход помогает сохранить точность отделения и ресурс оборудования при длительной эксплуатации.

Главное преимущество DAT — специализированное отделение овса и овсюга из зерновой массы перед последующими стадиями подготовки. Для мукомольного производства это важно: примеси другой культуры меняют поведение зерна при увлажнении, отволаживании и помоле, а также могут ухудшать стабильность качества готовой муки.

Ключевые преимущества:

• точная сортировка по длине зерновки, в том числе по продольному размеру, а не только по поперечным размерам и весу;
• эффективное выделение овса, овсюга и длинных трудноотделимых примесей;
• три исполнения под разные производственные нагрузки: 5, 8 и 16 тонн/час;
• стабильный режим очистки во время вращения цилиндра 36 оборотов в минуту;
• низкие эксплуатационные расходы благодаря простой механической схеме;
• отдельный вывод очищенного зерна и отходовой фракции;
• совместимость с аспирацией и зернотранспортными системами мельницы;
• применяется как в новых проектах, так и при обновлении действующей очистки;
• прочная конструкция для работы в промышленном зерноочистительном комплексе;
• возможность изготовления под индивидуальные технические требования.

Для действующей мельницы овсюгоотборник особенно полезен тогда, когда сырьё поступает с повторяющейся проблемой по овсюгу. Если эту примесь не удалить на этапе очистки, она переходит в кондиционирование и создаёт нестабильность в помольной системе. DAT закрывает эту задачу отдельным технологическим узлом и делает дальнейшую переработку более предсказуемой.

Экономический эффект формируется не только за счёт уменьшения примесей. Предприятие получает более стабильную загрузку последующих машин, меньше вынужденных перенастроек, ниже риск загрязнения рабочих органов и более понятный контроль качества входного сырья. При правильном подборе DAT работает как часть общей технологии, а не как отдельно стоящая дополнительная машина.

Версия DAT 2×90×240 рассчитана на интенсивную подачу. Две зоны обработки увеличивают пропускную способность овсюгоотделения и позволяют не доводить каждый цилиндр до предельной загрузки.

Работа триера-овсюгоотборника DAT основана на различии пшеницы, овса и овсюга по длине зерновки. Предварительно очищенный продукт поступает в цилиндр, где ячеистая поверхность движется с заданной скоростью. Частицы, соответствующие геометрии ячеек, захватываются, поднимаются и выводятся в отдельный канал. Основная масса очищенного зерна проходит дальше к своему выпуску.

Рабочий цикл оборудования:

1. Приём зерна. Поток после предварительной очистки поступает во входную часть овсюгоотборника.
2. Распределение по рабочей зоне. Подающий узел формирует ровный слой без локальных перегрузок.
3. Контакт с ячейками. Овёс, овсюг и близкие по длине примеси попадают в углубления триерного листа.
4. Подъём фракции. Рабочая поверхность переносит выбранные частицы выше основного слоя продукта.
5. Сброс в шнековый канал. Внутренний шнек принимает выделенную фракцию и направляет её к отдельному выходу.
6. Вывод чистого зерна. Основной поток пшеницы проходит дальше и выгружается через собственный патрубок.
7. Аспирационная поддержка. Пылевая фракция и лёгкие включения уходят через аспирационный патрубок.

Настройку оценивают по фактическому результату: сколько овсюга осталось в чистом зерне, какая доля пшеницы попадает в отход, насколько ровно идёт выгрузка и нет ли переполнения рабочей зоны. При смене партии, влажности или засорённости режимы корректируют, поскольку линия разделения уходит при изменении сырья даже при той же модели оборудования.

DAT 2×90×240 сохраняет общую технологическую схему, но работает в двухсекционной компоновке. За счёт этого линия может обрабатывать больше зерна за час без резкого снижения селективности.

1. Для чего нужен триер-овсюгоотборник DAT в зерноочистительной линии?
DAT выделяет овёс, овсюг и другие длинные примеси из зернового потока. Машина дополняет сепараторы, аспирацию, камнеотборники и магнитную защиту, так как его работа по признаку длины зерновки. В мукомольной линии такой узел помогает подавать на увлажнение и помол более однородную пшеницу.

2. Чем DAT отличается от универсального триера?
Овсюгоотборник ориентирован именно на устойчивое отделение овса и овсюга от пшеницы. Его рабочая зона, организация выходов и настройка внутреннего шнека направлены на то, чтобы выделенная фракция уходила отдельным потоком, а чистое зерно не смешивалось с примесью.

3. Какие модели входят в серию DAT?
В линейке применяются DAT 63×200, DAT 90×240 и DAT 2×90×240. Первая модель рассчитана примерно на 5 тонн/час, вторая — на 8 тонн/час, а двухсекционное исполнение — на 16 тонн/час. Окончательный выбор зависит от нагрузки, состава примесей, аспирации и места установки.

4. Где лучше размещать овсюгоотборник в технологической схеме?
Обычно DAT размещают после сепарации и аспирации: к нему должен поступать поток без крупного сора, минеральных частиц, лёгкой пыли и металлических включений. Такое размещение защищает рабочую поверхность, снижает риск забивания ячеек и повышает точность отделения овсюга.

5. Что влияет на реальный результат овсюгоотделения?
На результат влияют равномерность подачи, влажность зерна, доля овсюга, чистота ячеистой поверхности, правильное положение внутреннего шнека, отсутствие подпора на выходах и стабильность аспирационного режима. При изменении партии настройки проверяют повторно.

6. Почему для DAT предусматривают аспирацию?
Да, аспирация важна для отвода пыли и санитарной работы очистительного отделения. Ориентировочный расход воздуха составляет 8 куб. м/мин для DAT 63×200, 15 куб. м/мин для DAT 90×240 и 23 куб. м/мин для DAT 2×90×240. Конкретную схему воздуховодов подбирают по проекту.

7. Когда выбирать двухсекционную модель DAT 2×90×240?
Двойное исполнение рационально при высоком часовом потоке, круглосуточной эксплуатации или большой доле овсюга в сырье. Такой вариант уменьшает загрузку каждой секции и помогает удерживать качество разделения без перегрузки цилиндров.

8. Какая исходная информация нужна для подготовки КП?
Для расчёта указывают культуру, часовую нагрузку, характер примесей, влажность, уже установленную очистку, планируемое место монтажа, доступный воздух, направление потоков, требования к установке и запуску.

9. Каких режимов нужно избегать при эксплуатации?
Не следует направлять в DAT сырьё, которое не прошло отделение камней, металла, крупного сора и пылевой фракции. Также нежелательны залповые сбросы продукта, забитые выпускные каналы, работа без аспирации и эксплуатация при изношенной или загрязнённой ячеистой поверхности.

10. От чего зависит цена триера-овсюгоотборника DAT?
Стоимость зависит от выбранной модели, производительности, аспирации, условий отгрузки, монтажной привязки и пусковых работ, комплекта запасных элементов и сервисного сопровождения. Для реконструкции дополнительно учитывают совместимость с действующим транспортом и системой управления.
