Триер для зерна серии DTR 63/200 и DTR 2x63/200 Süper Cleaner

Триер DTR подбирают для операций, где требуется разделить зерновую смесь по длине частиц. Такой принцип отличается от ситовой очистки: решающее значение имеет не размер отверстий сита, а геометрия ячеек внутри вращающегося цилиндра, скорость вращения, угол работы шнека и равномерность подачи. Поэтому технический подбор выполняют с учётом конкретного сырья и состава примесей.

В линейке предусмотрены две основные конфигурации. DTR 63/200 Süper Cleaner рассчитан на производительность 3−4 т/ч и подходит для умеренной нагрузки в составе секции очистки. DTR 2×63/200 Süper Cleaner использует двойную компоновку и обеспечивает 6−8 т/ч, что удобно для линий с более интенсивным потоком зерна. Выбор версии зависит от производительности мельницы, режима работы и требуемого запаса по очистке.

Указанные значения применяют как базу для предварительного подбора. Фактическая эффективность зависит от состава зерновой смеси, равномерности подачи, влажности, скорости движения продукта, состояния цилиндрической ячеистой поверхности и корректности отвода выделенных примесей. Если поток подаётся рывками или с превышением расчётной нагрузки, разделение становится менее точным.

Что уточнить перед подбором:

• какая культура проходит очистку: пшеница, рожь, ячмень, овёс, кукуруза или смешанная партия;
• какие примеси нужно выделять: короткие, длинные, колотые, семена сорняков или примеси другой культуры;
• требуемую производительность секции очистки и количество часов работы в сутки;
• имеется ли предварительная очистка и магнитная защита перед подачей в триер;
• какой объём воздуха доступен для аспирации и где размещается пылеотводящий канал;
• как организован вывод очищенного зерна и отделённых фракций;
• какие монтажные ограничения есть по высоте, проходам, сервисному доступу и транспортным линиям.

Правильно выбранная модификация должна работать с запасом по стабильности, но без неоправданного увеличения габаритов и энергопотребления. Для мельниц с умеренным потоком чаще достаточно одинарной версии, а для крупного элеваторного или мукомольного участка рациональнее рассматривать двойной блок. При модернизации действующей линии важно заранее проверить совместимость с нориями, шнеками, аспирацией и системой управления.

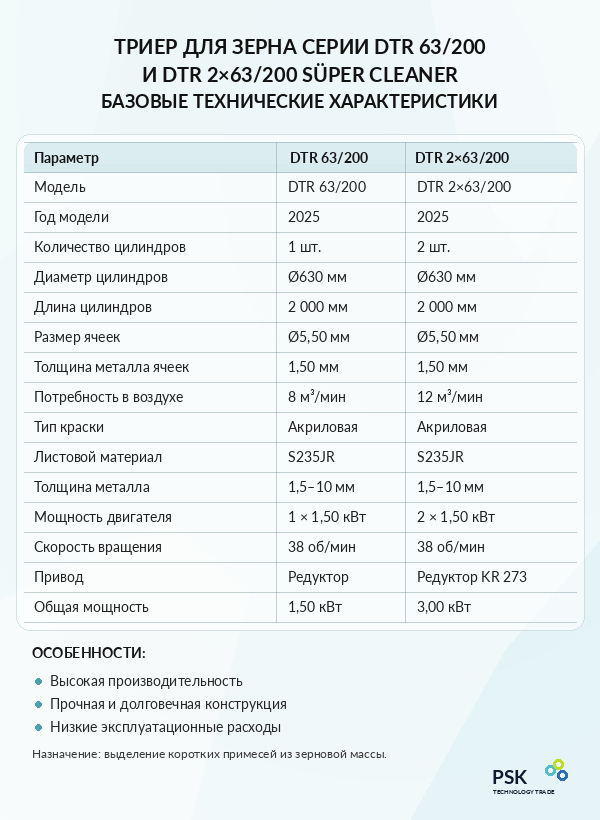

Характеристики:
Модель: DTR 63/200 / DTR 2×63/200
Год модели: 2025
Количество цилиндров: 1 шт. / 2 шт.
Диаметр цилиндров: Ø630 мм
Длина цилиндров: 2 000 мм
Размер ячеек: Ø5,50 мм
Толщина металла ячеек: 1,50 мм
Потребность в воздухе: 8 м³/мин / 12 м³/мин
Тип краски: Акриловая
Листовой материал: S235JR
Толщина металла: 1,5−10 мм
Мощность двигателя: 1×1,50 / кВт 2×1,50 кВт
Скорость вращения: 38 об/мин
Привод: Редуктор / Редуктор KR 273
Общая мощность: 1,50 кВт / 3,00 кВт
Особенности:

• Высокая производительность
• Прочная и долговечная конструкция
• Низкие эксплуатационные расходы

Назначение: выделение коротких примесей из зерновой массы.

Триерный блок DTR построен вокруг вращающегося цилиндра с внутренней ячеистой поверхностью. Именно этот рабочий элемент отвечает за выделение частиц определённой длины. Короткие зерна и примеси попадают в ячейки, поднимаются при вращении цилиндра и затем сбрасываются в отдельный приёмный канал. Более длинные частицы не удерживаются в ячейках и перемещаются по другому маршруту, что обеспечивает разделение продукта по длине.

Конструктивно оборудование разделяется на несколько функциональных зон: узел подачи, цилиндрическую зону очистки, выход очищенного зерна и канал отвода выделенных примесей. Такая схема помогает оператору контролировать процесс, а технологу — встраивать триер в существующую линию без лишнего усложнения маршрута продукта. Двойная версия сохраняет тот же принцип, но увеличивает рабочую способность за счёт двух секций.

Конструктивные особенности DTR:

• цилиндрическая ячеистая поверхность для разделения зерновой смеси по длине частиц;
• регулируемый шнековый отвод выделенной фракции для настройки границы разделения;
• вибрационная подача, помогающая равномерно распределять зерно перед рабочей зоной;
• заслонка для контроля количества продукта, поступающего в цилиндр;
• отдельные выходы для очищенного зерна и примесей;
• стальная конструкция, рассчитанная на промышленную эксплуатацию в секции очистки;
• подключение к аспирации для удаления пыли и улучшения санитарных условий;
• компактная компоновка с удобным доступом к ключевым узлам;
• одинарное и двойное исполнение для разных производственных потоков;
• простая механическая логика, снижающая сложность обслуживания и настройки.

Эксплуатационная логика триерного блока строится на трёх настройках: равномерности подачи, стабильности вращения цилиндра и корректном положении шнека отвода. Если продукт подаётся слишком плотным слоем, часть примесей не успевает попасть в ячейки. Если подача слишком мала, оборудование используется неэффективно. Поэтому запуск выполняют постепенно: сначала выравнивают поток, затем проверяют состав отделённой фракции и после этого корректируют режим разделения.

Роль ячеистой поверхности
Ячеистая поверхность работает как селективный захват. Частицы подходящей длины входят в углубления, поднимаются на определённую высоту и попадают в отдельный желоб. Частицы, которые не соответствуют геометрии ячеек, остаются в основном потоке. Поэтому точность очистки зависит от состояния рабочей поверхности, правильного угла отвода и соответствия выбранной конфигурации характеру примесей.

Для стабильной работы важно не перегружать цилиндр и не подавать в машину зерно без предварительного удаления крупных, минеральных и металлических включений. Регулярное обслуживание включает осмотр рабочей поверхности, контроль креплений, проверку привода, аспирационного подключения, заслонок и каналов вывода фракций. Такой регламент помогает сохранить точность разделения и продлить ресурс оборудования.

Главное преимущество DTR Süper Cleaner — возможность отделять примеси, которые совпадают с зерном по ширине или толщине, но отличаются по длине. Для мукомольного производства это важный этап подготовки сырья: чем чище пшеница перед увлажнением и помолом, тем меньше риск ухудшения качества муки и нестабильной работы последующих машин.

• Ключевые преимущества:
• точная сортировка зерновой массы по длине частиц;
• удаление колотой пшеницы, ячменя, ржи, вики, семян сорных растений и других трудноотделимых примесей;
• две модификации под разные производственные потоки;
• стабильная очистка при скорости вращения 36 об/мин;
• низкое энергопотребление по сравнению с тяжёлыми очистительными агрегатами;
• компактная компоновка для установки в существующих зерноочистительных отделениях;
• прочная стальная конструкция для длительной промышленной эксплуатации;
• отдельный вывод очищенного продукта и отделённых примесей;
• подключение к аспирации для снижения запылённости рабочей зоны;
• простое обслуживание и понятная регулировка технологического режима;
• возможность поставки в составе комплексной секции очистки MillTech.

Для действующей мельницы триер особенно полезен при модернизации очистительного отделения. Если в сырье часто встречаются примеси близкого размера, один сепаратор не всегда обеспечивает нужный результат. Добавление DTR позволяет закрыть этот технологический разрыв: сначала зерно очищается по размеру, плотности и аэродинамическим свойствам, затем уточняется по длине. В итоге помольная секция получает более подготовленный продукт.

Экономический эффект складывается из нескольких факторов: снижение доли нежелательных включений, уменьшение риска аварийных остановок, более ровная подача на последующие машины, сокращение ручных корректировок и улучшение управляемости всей линии. При правильном подборе триер работает не как отдельный вспомогательный агрегат, а как важный элемент общей технологии подготовки зерна.

Для предприятий с более высоким потоком двойная версия 2×63/200 помогает увеличить производительность без изменения принципа очистки. Это удобно для объектов, где уже отработана схема разделения по длине, но требуется больший объём обработки за смену.

Принцип работы триера основан на различии частиц по длине. Зерновая смесь поступает в цилиндрическую рабочую зону, где внутренняя поверхность с ячейками вращается с постоянной скоростью. Частицы, подходящие по длине для захвата ячейками, поднимаются и отделяются, а основная масса зерна движется дальше к выходу. За счёт этого из пшеницы можно удалять колотые фракции, примеси других культур и семена сорных растений, которые трудно выделить обычными ситами.

Последовательность работы:

1. Подача зерна. Предварительно очищенный продукт поступает во входную часть триерного блока.
2. Выравнивание потока. Заслонка и подающий узел распределяют зерно равномерным слоем по рабочей зоне.
3. Контакт с ячеистой поверхностью. Частицы подходящей длины попадают в углубления цилиндрического листа.
4. Подъём и сброс фракции. При вращении цилиндра захваченные частицы поднимаются и направляются в отдельный шнековый канал.
5. Вывод очищенного зерна. Основной поток, не захваченный ячейками, выходит через отдельный патрубок.
6. Отвод примесей. Выделенная фракция удаляется в отдельный отсек или на дальнейшую переработку по схеме предприятия.
7. Аспирационная поддержка. Пыль и лёгкие включения удаляются через подключение к аспирационной системе.

Настройка выполняется по фактическому результату очистки. Оператор оценивает, сколько полезного зерна попадает в примесь, насколько чистым выходит основной поток и требуется ли изменить положение шнека или подачу. При изменении культуры, влажности или состава сорной примеси режимы необходимо проверять заново, потому что граница разделения может смещаться.

Двойная модификация DTR 2×63/200 работает по той же логике, но распределяет нагрузку между двумя рабочими секциями. Это позволяет сохранить качество отделения при более высоком часовом потоке и делает машину удобной для крупных очистительных отделений, где одинарного исполнения уже недостаточно.

1. Какую задачу выполняет триер DTR в зерноочистительной линии?
Триер DTR отвечает за разделение зерновой смеси по длине частиц. Он дополняет сепараторы, камнеотборники, аспирационные каналы и магнитную защиту, потому что работает с примесями, которые сложно удалить только по ширине, толщине или плотности. В мукомольной линии такой агрегат помогает подготовить пшеницу к отволаживанию и помолу, снижая количество нежелательных включений в основном потоке.

2. Чем одинарная версия отличается от DTR 2×63/200?
DTR 63/200 Süper Cleaner рассчитан на поток 3−4 т/ч и подходит для линий с умеренной загрузкой. DTR 2×63/200 Süper Cleaner имеет двойную компоновку и производительность 6−8 т/ч, поэтому его выбирают для более крупных участков очистки. Принцип разделения остаётся тем же, но двойная версия позволяет обрабатывать больший объём продукта без потери технологической логики.

3. Какие примеси можно отделять на триере?
Оборудование применяют для выделения колотой пшеницы, примесей ячменя, ржи, вики, семян трав и других частиц, отличающихся по длине от основной культуры. Конкретный результат зависит от геометрии примесей, выбранной рабочей поверхности, влажности зерна и настройки шнекового отвода.

4. Почему триер не заменяет обычный сепаратор?
Сепаратор и триер решают разные задачи. Сепаратор работает по размеру, весу и аэродинамическим свойствам, а триер уточняет очистку по длине частиц. Поэтому в полноценной схеме подготовки зерна эти машины дополняют друг друга: сначала удаляют крупные, мелкие и лёгкие включения, затем отделяют трудноразделимые фракции, близкие к зерну по другим параметрам.

5. От чего зависит фактическая производительность?
На производительность влияет не только модель, но и состав партии. Важны влажность зерна, количество примесей, стабильность подачи, состояние цилиндрической ячеистой поверхности, режим вращения, качество предварительной очистки и правильный вывод отделённых фракций. Если сырьё нестабильное или поток перегружен, точность отделения снижается.

6. Нужна ли аспирация для триерного блока?
Да, подключение к аспирации важно для отвода пыли и поддержания санитарных условий в секции очистки. Для DTR 63/200 ориентируются на расход воздуха 8 м³/мин, для DTR 2×63/200 — 12 м³/мин. Окончательную схему воздуховодов уточняют по проекту и компоновке производственного участка.

7. Где устанавливают DTR в технологической схеме?
Обычно триер размещают после предварительной очистки, когда из зерна уже удалены крупные, мелкие, минеральные и металломагнитные включения. Так рабочая поверхность защищена от лишнего износа, а разделение по длине становится более точным. Конкретное место установки зависит от диаграммы очистки и типа продукта.

8. Как понять, что предприятию нужна двойная версия?
Двойную модификацию выбирают, когда одинарный триер не обеспечивает нужный поток или работает слишком близко к максимальной нагрузке. Также DTR 2×63/200 рационален для предприятий с круглосуточным режимом, крупными партиями зерна и высокими требованиями к стабильности очистки перед помолом или хранением.

9. Какие данные нужны для расчёта КП?
Для подбора желательно указать культуру, производительность линии, состав примесей, влажность зерна, имеющееся оборудование очистки, место установки, доступный воздух для аспирации, формат вывода примесей и требования к монтажу. Чем точнее исходные данные, тем корректнее можно выбрать модель и рассчитать стоимость поставки.

10. Какие ограничения важно учитывать при эксплуатации?
Нельзя подавать в триер неочищенное зерно с камнями, металлическими включениями и крупным мусором. Также нежелательны резкие скачки подачи и работа при забитых каналах вывода. Регулярная проверка цилиндра, привода, заслонок, шнека, аспирации и креплений помогает сохранять точность разделения и ресурс оборудования.

11. От чего зависит стоимость триерного блока DTR?
Цена зависит от выбранной версии, производительности, комплектации, аспирационного подключения, условий поставки, необходимости монтажной привязки, пусконаладки и сервисного сопровождения. Для модернизации действующего объекта дополнительно учитываются транспортные линии, высотные отметки, доступ к обслуживанию и совместимость с имеющейся системой управления.
