Цилиндрический шнек для транспортировки зерна, муки и отрубей

Базовая конструкция объединяет цилиндрический кожух, вращающийся вал с винтовой лопастью, загрузочный и выпускной патрубки, торцевые опоры и привод. Длина, диаметр, направление спирали и расположение присоединений определяются технологической схемой. Для протяжённых исполнений могут предусматриваться дополнительные подшипниковые узлы.

Конструктивные и функциональные особенности шнека:

• закрытый круглый корпус формирует направляющий канал и уменьшает выход пыли в рабочую зону при исправных соединениях;
• винтовая лопасть создаёт осевое продвижение материала и одновременно перемешивает слой в пределах транспортного маршрута;
• мотор-редуктор передаёт валу пониженную частоту вращения и крутящий момент, рассчитанный для выбранной длины и продукта;
• правое или левое направление спирали позволяет согласовать движение материала с расположением привода и выпускного патрубка;
• промежуточные опоры применяют по необходимости, чтобы ограничить прогиб длинного вала и сохранить рабочие зазоры;
• загрузочные и разгрузочные патрубки могут размещаться с учётом бункеров, затворов, циклонов и следующего транспортёра;
• материал корпуса, внутренней спирали, покрытие и санитарные требования подтверждаются для условий конкретного производства;
• защитные ограждения и электрические блокировки исключают доступ к вращающимся деталям во время работы при правильном проектировании.

В эксплуатации контролируют равномерность подачи, звук привода, температуру подшипников, вибрацию корпуса, состояние уплотнений и отсутствие подпора у выхода. Скрежет, рост тока двигателя или периодические удары могут указывать на посторонний предмет, деформацию винта, перегрузку либо нарушение соосности.

Цилиндрический шнек не является точным весовым дозатором. Изменение частоты вращения способно регулировать объёмный поток, но фактическая масса зависит от заполнения винта и свойств продукта. Для рецептурного дозирования или коммерческого учёта требуется отдельное измерительное оборудование.

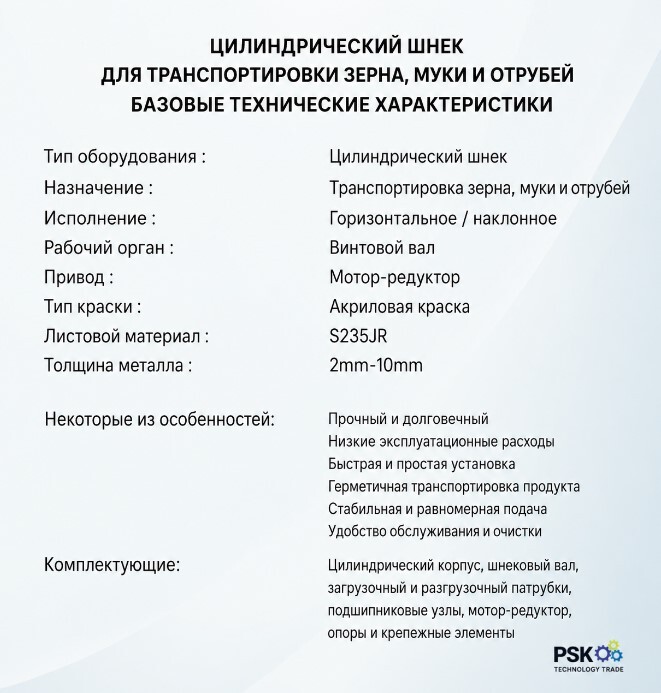

Характеристики:
Тип оборудования: Цилиндрический шнек
Назначение: Транспортировка зерна, муки и отрубей
Исполнение: Горизонтальное / наклонное
Рабочий орган: Винтовой вал
Привод: Мотор-редуктор
Тип краски: Акриловая краска
Листовой материал: S235JR
Толщина металла: 2 мм-10 мм
Некоторые из особенностей:

• Прочный и долговечный
• Низкие эксплуатационные расходы
• Быстрая и простая установка
• Герметичная транспортировка продукта
• Стабильная и равномерная подача
• Удобство обслуживания и очистки

Комплектующие: Цилиндрический корпус, шнековый вал, загрузочный и разгрузочный патрубки, подшипниковые узлы, мотор-редуктор, опоры и крепежные элементы.

Линейка DTV 180, DTV 200, DTV 250 и DTV 300 различается пропускной способностью при работе с пшеницей, мукой и отрубями, а также геометрией корпуса и присоединительных патрубков. Опубликованное обозначение модели используют как отправную точку, однако окончательный подбор выполняют по расчёту всей трассы.

Часовая подача не является постоянной величиной только для выбранной модели. Один и тот же шнек перемещает зерно, муку и отруби с разной массовой производительностью из-за отличий в объёмной массе, трении и заполнении корпуса. Поэтому в спецификации отдельно фиксируют расчётный продукт и режим его поступления.

При компоновке оборудования для транспортировки зерна учитывают длину секций, доступ к торцевым подшипникам и приводу, положение загрузочных горловин, направление выгрузки, опорные конструкции и возможность очистки. Нельзя передавать на корпус усилия от несоосных труб или бункеров: перекос ускоряет износ спирали, вала и опор.

Базовая конструкция объединяет цилиндрический кожух, вращающийся вал с винтовой лопастью, загрузочный и выпускной патрубки, торцевые опоры и привод. Длина, диаметр, направление спирали и расположение присоединений определяются технологической схемой. Для протяжённых исполнений могут предусматриваться дополнительные подшипниковые узлы.

• Основные конструктивные и функциональные особенности:
• закрытый круглый корпус формирует направляющий канал и уменьшает выход пыли в рабочую зону при исправных соединениях;
• винтовая лопасть создаёт осевое продвижение материала и одновременно перемешивает слой в пределах транспортного маршрута;
• мотор-редуктор передаёт валу пониженную частоту вращения и крутящий момент, рассчитанный для выбранной длины и продукта;
• правое или левое направление спирали позволяет согласовать движение материала с расположением привода и выпускного патрубка;
• промежуточные опоры применяют по необходимости, чтобы ограничить прогиб длинного вала и сохранить рабочие зазоры;
• загрузочные и разгрузочные патрубки могут размещаться с учётом бункеров, затворов, циклонов и следующего транспортёра;
• материал корпуса, внутренней спирали, покрытие и санитарные требования подтверждаются для условий конкретного производства;
• защитные ограждения и электрические блокировки исключают доступ к вращающимся деталям во время работы при правильном проектировании.

Оборудование удобно для компактной механической передачи сыпучих продуктов между близко расположенными технологическими точками. Наибольший эффект достигается, когда диаметр, длина, наклон, привод и степень заполнения согласованы между собой на стадии проектирования.

Ключевые преимущества шнека:

• перемещает зерно и продукты его переработки внутри закрытого цилиндрического корпуса;
• выпускается в линейке DTV 180, DTV 200, DTV 250 и DTV 300 с подбором под конкретный маршрут;
• может работать в горизонтальной и наклонной компоновке в пределах параметров рассчитанного исполнения;
• допускает изготовление различной длины, правое или левое направление перемещения и нужное расположение патрубков;
• занимает сравнительно небольшое поперечное пространство и удобно соединяется с бункерами, затворами и самотёками;
• закрытая конструкция помогает локализовать пылеобразование и защищает продукт от внешнего контакта;
• при необходимости предусматривает подшипниковые опоры для устойчивой работы протяжённого винтового вала;
• адаптируется к существующей компоновке предприятия при модернизации отдельной транспортной позиции.

Практическое преимущество определяется не максимальным заполнением, а устойчивостью потока. Чрезмерная подача повышает сопротивление, измельчение хрупких фракций и нагрузку на привод. Расчётный режим снижает вероятность забивания и обеспечивает более предсказуемую передачу материала на следующий этап.

Экономическая эффективность связана с простой кинематикой, компактной установкой и возможностью встроить транспортёр непосредственно между оборудованием. Для сохранения ресурса необходимо контролировать износ витков, рабочие зазоры, опоры, редуктор и соосность корпуса, а также не допускать попадания металлических предметов.

Перед запуском проверяют свободный выпуск, исправность ограждений и готовность машины, принимающей продукт. Электродвигатель через редуктор вращает шнековый вал. Материал, поступивший через входной патрубок, заполняет рабочее пространство между витками и корпусом.

При вращении спираль передаёт частицам осевое усилие. Сыпучая масса скользит вдоль внутренней стенки и продвигается к выходу. Скорость перемещения определяется частотой вращения, шагом винта, заполнением, углом установки и физическими свойствами продукта.

Последовательность рабочего процесса:

• проверка свободного пути выгрузки и запуск шнека без подачи продукта для контроля направления вращения;
• равномерное поступление зерна, муки или отрубей через предусмотренную загрузочную горловину;
• захват материала межвитковым пространством вращающегося винта внутри цилиндрического кожуха;
• продвижение продукта вдоль корпуса по горизонтальной либо наклонной транспортной линии;
• вывод материала через конечный или промежуточный выпуск в следующую машину, бункер или самотёк;
• опорожнение внутреннего объёма после прекращения подачи и последующая штатная остановка привода.

При нормальной остановке сначала перекрывают загрузку и дают шнеку вывести оставшийся продукт. Пуск полностью заполненного корпуса создаёт повышенный момент и может оказаться недопустимым для выбранного привода. Перед открытием люков, снятием патрубков или очисткой питание блокируют от случайного включения.

1. Для каких продуктов предназначен цилиндрический шнек?
Основное назначение серии DTV — транспортировка зерна, муки и отрубей внутри мукомольных и зерноперерабатывающих линий.
Другой материал допускается после проверки его насыпной плотности, влажности, текучести, абразивности, температуры и требований к чистоте.

2. Можно ли устанавливать шнек под углом?
Да, оборудование используют не только горизонтально, но и в наклонной компоновке. С увеличением угла обычно меняются заполнение и фактическая подача.
Допустимый наклон, привод и производительность подтверждают расчётом для выбранной длины и конкретного продукта.

3. Какие модели входят в серию DTV?
Для подбора представлены DTV 180, DTV 200, DTV 250 и DTV 300. Они различаются пропускной способностью и присоединительной геометрией.
Выбор выполняют после определения продукта, часового потока, длины, угла трассы и расположения загрузки и выгрузки.

4. Чем цилиндрический шнек отличается от ленточного конвейера?
Ленточный конвейер переносит груз на движущемся полотне, обычно действует мягче и может быть удобнее для штучных или хрупких материалов.
Шнек переносит материал вращающейся спиралью в закрытой трубе и подходит для компактных маршрутов с сыпучим продуктом.

5. Можно ли использовать шнек для дозирования?
При стабильном заполнении и регулируемой скорости он способен формировать управляемую объёмную подачу на следующий аппарат.
Однако без весоизмерительного контура шнек не подтверждает точную массу и не заменяет автоматические весы или рецептурный дозатор.

6. От чего зависит фактическая производительность?
На неё влияют диаметр и шаг винта, обороты, длина, наклон, коэффициент заполнения, насыпная плотность, влажность и текучесть материала.
Поэтому универсальное значение без указания продукта и маршрута некорректно; расчёт выполняют для конкретной точки линии.

7. Когда необходимы промежуточные подшипниковые опоры?
Они могут потребоваться при увеличенной длине вала, когда необходимо ограничить прогиб, вибрацию и отклонение рабочих зазоров.
Количество и расположение опор определяет изготовитель с учётом геометрии, частоты вращения, нагрузки и удобства обслуживания.

8. Что проверяют при техническом обслуживании?
Контролируют мотор-редуктор, торцевые и промежуточные опоры, уплотнения, состояние спирали, крепления корпуса, защитные ограждения и свободный выпуск.
Очистку и разборку выполняют после прекращения подачи, полного останова, отключения питания и блокировки привода.

9. От чего зависит стоимость цилиндрического шнека?
Цена определяется типоразмером DTV, длиной, углом установки, числом патрубков, направлением винта, приводом, опорами, материалами и дополнительными элементами.
Итоговый расчёт подготавливают после получения схемы размещения, данных о продукте и производительности, требований к подключению, адресу доставки и объёму работ.
