Циклон пневматики для отделения продукта от транспортирующего воздуха

В линейке представлены DPS 240, DPS 280, DPS 300, DPS 350 и DPS 400. Для первых четырёх исполнений наружный размер A соответствует 240, 280, 300 и 350 мм, а входной C составляет соответственно 60, 76, 83 и 90 мм. Для DPS 400 предусмотрено несколько вариантов C: 102, 108, 115 или 127 мм.

Общие значения для серии: B — 400 мм, D — 750 мм, E — 810 мм и G — 140 мм. Выход F может составлять 100, 120, 130 либо 140 мм. Эти цифры используют для предварительной компоновки; окончательные присоединения и ориентацию патрубка проверяют по согласованному чертежу конкретного заказа.

Геометрия аппарата должна соответствовать не только свободному месту в цехе. Важно обеспечить расчётную скорость потока, прямолинейный подвод без нежелательных завихрений, достаточную высоту для шлюзового затвора и доступ к нижней части. Произвольное изменение патрубков после изготовления способно нарушить работу сепарационной зоны.

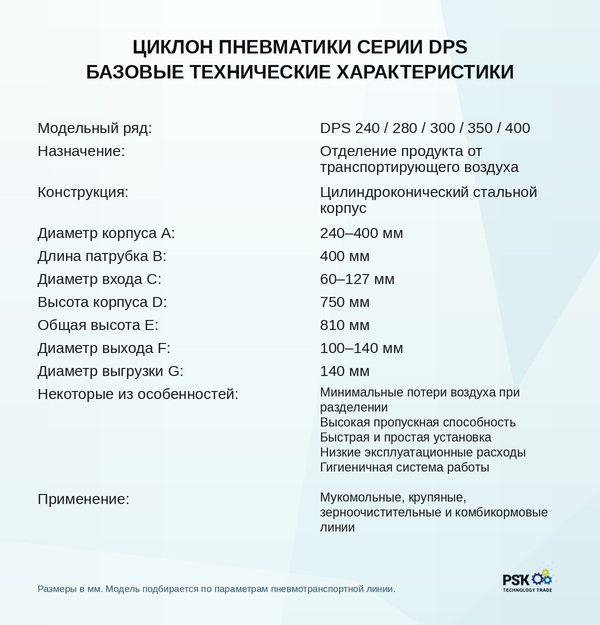

Характеристики:
Модельный ряд: DPS 240 / 280 / 300 / 350 / 400
Назначение: Отделение продукта от транспортирующего воздуха
Конструкция: Цилиндроконический стальной корпус
Диаметр корпуса A: 240−400 мм
Длина патрубка B: 400 мм
Диаметр входа C: 60−127 мм
Высота корпуса D: 750 мм
Общая высота E: 810 мм
Диаметр выхода F: 100−140 мм
Диаметр выгрузки G: 140 мм
Некоторые из особенностей:

• Минимальные потери воздуха при разделении
• Высокая пропускная способность
• Быстрая и простая установка
• Низкие эксплуатационные расходы
• Гигиеничная система работы

Применение: Мукомольные, крупяные, зерноочистительные и комбикормовые линии.

Корпус образован верхней цилиндрической частью, сужающимся конусом, входным каналом, воздушным выходом и нижним выпуском продукта. Для оборудования MillTech заявлено исполнение из листовой стали; в российском описании указан материал S235JR с акриловым защитным покрытием.

Конструктивные и функциональные особенности оборудования:

• цилиндроконическая форма организует вращение потока и направляет осаждённый материал к нижней горловине;
• входной патрубок соединяется с продуктопроводом и задаёт направление поступления воздушно-продуктовой смеси;
• верхний выход отводит отделённый воздух к фильтру, вентилятору либо другой точке, предусмотренной проектом;
• нижний фланец служит для соединения со шлюзовым затвором или герметичным приёмным узлом;
• отсутствие внутреннего ротора упрощает ежедневное обслуживание и исключает отдельный привод самого циклона;
• правое или левое расположение входа согласуется с направлением трассы и компоновкой производственного помещения;
• стальная оболочка и защитное покрытие рассчитаны на работу в сухой запылённой зоне при сохранности лакокрасочного слоя;
• типоразмер и диаметры присоединений выбираются совместно, чтобы избежать резкого рассогласования скоростей в трубопроводе.

Во время эксплуатации контролируют герметичность фланцев, состояние покрытия, отсутствие налипания в конусе и свободную работу разгрузочного устройства. Подсос воздуха через нижний узел меняет режим потока и может увеличить унос продукта, поэтому уплотнения и шлюзовой затвор проверяют регулярно.

Пневмоциклон не следует считать заменой тонкой фильтрации. Он снимает основную продуктовую нагрузку с воздушного потока, но мелкодисперсная пыль может пройти через выход. Состав последующей очистки определяют по характеристикам материала, требованиям к возврату воздуха и проекту аспирационной системы.

Циклон полезен в тех схемах, где требуется принять продукт из воздушной магистрали без сложного фильтрующего элемента в самой точке разгрузки. При правильном расчёте аппарат уменьшает потери материала, стабилизирует передачу в следующий узел и помогает сохранить герметичность транспортной сети.

Ключевые преимущества пневмоциклона:

• разделяет транспортирующий воздух и сухой сыпучий материал в одном компактном аппарате;
• предлагается в пяти типоразмерах DPS с различными диаметрами корпуса и входного присоединения;
• не требует собственного двигателя, редуктора или внутреннего вращающегося механизма;
• может встраиваться в вертикальные и горизонтальные маршруты при корректном расчёте подводящего трубопровода;
• соединяется со шлюзовым затвором для выгрузки продукта без существенного нарушения воздушного режима;
• имеет простую стальную конструкцию, доступную для осмотра и очистки после безопасной остановки линии;
• используется для муки, отрубей, продуктов размола и иных сухих фракций после технологической проверки;
• допускает изготовление и привязку под индивидуальные размеры, ориентацию входа и требования проекта.

Для предприятия ценность циклона определяется согласованностью всей цепочки. Даже правильно изготовленный корпус не компенсирует недостаточную скорость в трубах, подсосы, переполненный шлюзовой затвор или неверно рассчитанный фильтр. Поэтому настройку проводят по всей линии, а не только по одному аппарату.

Эксплуатационные затраты невелики благодаря отсутствию собственного привода, однако экономический результат зависит от сохранения герметичности и правильного типоразмера. Слишком маленький аппарат увеличивает скорость и унос, а неоправданно крупный может ухудшить движение продукта и занять лишнее монтажное пространство.

Рабочий цикл оборудования для зерна — циклона — начинается после выхода транспортной сети на устойчивый воздушный режим. Смесь поступает из продуктопровода в верхнюю часть аппарата. Из-за криволинейного движения частицы с большей инерцией приближаются к стенке, а воздушный поток формирует нисходящую вращающуюся область.

Материал скользит вниз по корпусу и собирается у выпускной горловины. Воздух меняет направление в центральной зоне и удаляется через верхний канал. Шлюзовой затвор порционно выводит продукт, одновременно ограничивая нежелательный переток воздуха через нижнюю часть системы.

Основные этапы работы:

• пуск воздуходувки или вентилятора и проверка расчётного разрежения либо давления в транспортной магистрали;
• подача сухого продукта в воздушный поток после стабилизации скорости и готовности приёмного оборудования;
• вход двухфазной смеси в корпус пневмоциклона и формирование вращательного движения;
• смещение материальных частиц к стенкам под действием инерции и их движение в сторону конуса;
• отвод воздушной фазы через верхний патрубок к последующему аппарату воздушной системы;
• герметичная выгрузка отделённого продукта через шлюзовой затвор или согласованный приёмный узел.

Остановку выполняют в обратной технологической последовательности: сначала прекращают ввод продукта и дают воздуху очистить трассу, затем отключают источник потока и разгрузочное оборудование. Если остановить систему с заполненными трубами, материал может осесть, образовать затор и затруднить следующий запуск.

1. Для чего циклон пневматики устанавливают на мельнице?
Он принимает смесь продукта и воздуха из пневмотранспортной трубы, отделяет основную массу материала и направляет её к нижнему разгрузочному узлу.
Воздух после разделения уходит через верхний канал в фильтрационную или возвратную часть системы согласно проектной схеме.

2. Чем циклон пневматики отличается от пылевого циклона?
Пневмоциклон прежде всего работает как приёмник продукта в транспортной линии, тогда как пылевой циклон обычно обслуживает аспирационный воздух с пылью и лёгкими отходами.
Конструкции близки по принципу вихревого разделения, но их рабочая нагрузка, присоединения и место в технологической цепочке различаются.

3. Какие модели серии DPS доступны для подбора?
В линейке указаны DPS 240, DPS 280, DPS 300, DPS 350 и DPS 400. Они отличаются диаметрами и вариантами присоединительных размеров.
Выбор выполняют по расходу воздуха, характеристикам продукта, диаметру продуктопровода, давлению сети и требуемой компоновке.

4. Зачем под циклоном нужен шлюзовой затвор?
Он дозированно выпускает осаждённый материал и одновременно ограничивает проникновение воздуха через нижнюю горловину.
Без герметичной разгрузки режим вихря нарушается, возможны потери давления, повышенный унос продукта и нестабильная работа всей трассы.

5. Нужен ли циклону отдельный электродвигатель?
Сам корпус не имеет собственного рабочего привода: движение смеси создаёт источник воздуха, установленный в пневмотранспортной системе.
Электропитание требуется шлюзовому затвору, воздуходувке, вентилятору и другим активным компонентам, входящим в общую схему.

6. От чего зависит качество разделения?
На результат влияют скорость и расход воздуха, массовая концентрация продукта, размер и плотность частиц, геометрия входа, герметичность и отсутствие накоплений в конусе.
Фактический режим подтверждают после запуска линии; универсальный процент отделения без исходных данных и испытаний указывать некорректно.

7. Что необходимо предусмотреть при монтаже?
Нужны вертикальное положение корпуса, прочная опора, достаточная высота под разгрузочный узел, доступ к фланцам и возможность безопасно осматривать конус.
Также проверяют направление входа, соосность труб, крепления, заземление по проекту, герметичность стыков и отсутствие нагрузки от трубопровода на корпус.

8. Как обслуживать пневматический циклон?
По регламенту осматривают фланцы, сварные швы, защитное покрытие, внутренние поверхности, конус, выходной канал и работу установленного снизу затвора.
Очистку и открытие соединений проводят только после прекращения подачи продукта, остановки воздушной системы и исключения самопроизвольного запуска оборудования.

9. От чего зависит стоимость циклона пневматики?
Цена определяется типоразмером DPS, диаметрами входа и выхода, ориентацией патрубка, исполнением корпуса, опорами, переходами, шлюзовым затвором и дополнительной комплектацией.
Финальный расчёт подготавливают после получения схемы трассы, параметров воздуха и продукта, высотной компоновки, требований к интеграции, адреса доставки и перечня работ на объекте.
