Шлюзовой затвор DHD для герметичной разгрузки циклонов и пневмосистем

Серия включает четыре модели. DHD 220 и DHD 240 имеют размеры A и B по 250 мм и входной диаметр E 200 мм. Для DHD 300 вход увеличен до 250 мм, а DHD 400 отличается увеличенными A и B по 300 мм и присоединением E 300 мм.

Размеры C, D и F также различаются по моделям: от 480, 500 и 245 мм для DHD 220 до 570, 680 и 310 мм для DHD 400. Значения подходят для предварительной компоновки, но направление привода, высоту переходов, ответные фланцы и сервисные зоны необходимо подтверждать по чертежу конкретной поставки.

Габаритный выбор должен учитывать пространство для снятия крышек, доступа к цепной передаче, проверки смотрового стекла и замены уплотнений. Также предусматривают свободный выход продукта: если нижний шнек или самотёк переполняется, камеры ротора перестают разгружаться, возрастает нагрузка на привод и появляется риск повреждения узла.

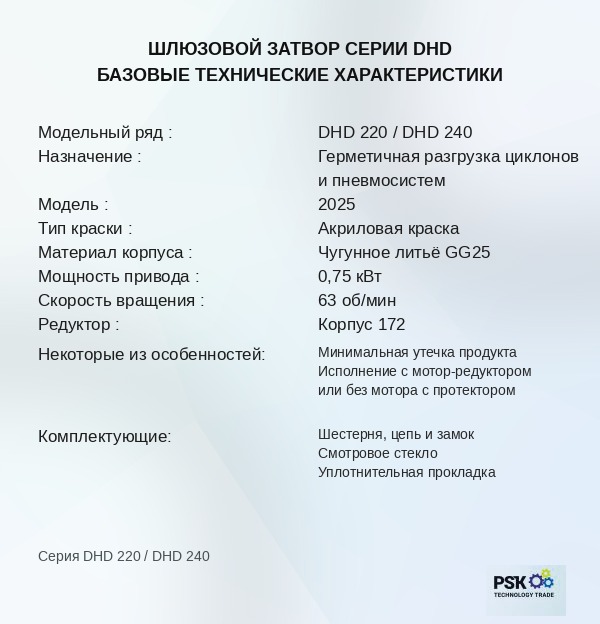

Характеристики:
Модельный ряд: DHD 220 / DHD 240
Назначение: Герметичная разгрузка циклонов и пневмосистем
Модель: 2025
Тип краски: Акриловая краска
Материал корпуса: Чугунное литьё GG25
Мощность привода: 0,75 кВт
Скорость вращения: 63 об/мин
Редуктор: Корпус 172
Некоторые из особенностей:

• Минимальная утечка продукта
• Исполнение с мотор-редуктором или без мотора с протектором
• Комплектующие: Шестерня, цепь и замок
• Смотровое стекло
• Уплотнительная прокладка

Для стандартной серии заявлен корпус из высокопрочного чугунного литья GG25 с акриловым покрытием. В состав пневмотранспорта зерна входят ячейковый ротор, вал, подшипниковые опоры, приводная передача, защитные и уплотнительные элементы, а также детали для визуального контроля прохождения продукта.

Конструктивные и функциональные особенности оборудования:

• ротор разделён на камеры, которые принимают материал сверху и переносят его к нижней разгрузочной горловине;
• чугунный корпус сохраняет геометрию рабочих зазоров при корректной установке и отсутствии посторонних твёрдых предметов;
• редукторный привод передаёт вращение через шестерню и цепь, обеспечивая невысокую равномерную частоту хода;
• уплотнительная прокладка и согласованные зазоры уменьшают нежелательный переток воздуха и просыпание продукта;
• смотровое стекло помогает оператору контролировать поступление материала и своевременно замечать отсутствие потока или переполнение;
• замок и сервисные элементы обеспечивают доступ к рабочей зоне только после безопасной остановки и блокировки запуска;
• стандартное акриловое покрытие защищает наружные поверхности, пока его целостность поддерживается в процессе эксплуатации;
• исполнение без двигателя позволяет связать затвор с предусмотренной проектом общей приводной схемой, если это согласовано изготовителем.

Во время работы контролируют шум редуктора и цепи, температуру подшипников, равномерность выхода продукта, состояние уплотнений и отсутствие подсоса через соединения. Нарастание нагрузки может указывать на попадание постороннего предмета, уплотнение продукта в камерах или подпор со стороны следующего транспортёра.

Шлюзовой затвор не следует считать точным весовым дозатором. Геометрия камер и скорость вращения формируют ориентировочную объёмную подачу, но фактическая масса зависит от заполнения ячеек и насыпной плотности. Для коммерческого учёта или рецептурного дозирования оборудование дополняют весовой системой и соответствующей автоматикой.

Оборудование полезно там, где сыпучий материал нужно вывести из аппарата без свободного сообщения с окружающим воздухом или соседней частью технологической схемы. Правильно подобранный затвор поддерживает стабильную разгрузку и уменьшает влияние нижнего узла на воздушный баланс.

Ключевые преимущества шлюзового затвора:

• совмещает порционную выгрузку с функцией воздушного разделения между технологическими зонами;
• выпускается в четырёх типоразмерах DHD с опубликованными монтажными размерами;
• может поставляться с мотор-редуктором 0,75 кВт, 63 об/мин или в согласованном варианте без двигателя;
• подходит для установки под циклонами, фильтрами, силосами и промежуточными бункерами;
• обеспечивает более равномерную передачу продукта в шнек, самотёчную трубу или накопительную ёмкость;
• имеет прочный корпус из литья GG25 и наружное акриловое покрытие стандартного исполнения;
• допускает визуальный контроль потока через предусмотренное конструкцией смотровое стекло;
• может быть изготовлен и укомплектован с учётом присоединений и особенностей конкретного проекта.

Для предприятия преимуществом становится не максимальная скорость ротора, а согласованная работа всей цепочки. Если камеры переполняются, продукт уплотняется или нижняя машина не успевает принимать материал, производительность не возрастает, а нагрузка на затвор увеличивается. Поэтому частоту и режим выбирают по расчёту, а не произвольно.

Экономический эффект связан с уменьшением потерь воздуха, стабильной выгрузкой улавливаемого продукта и защитой пневмосистемы от резких подсосов. Для сохранения результата требуется планово контролировать зазоры, привод, уплотнения и износ ротора: увеличение внутренних утечек постепенно ухудшает воздушное разделение.

Рабочий цикл начинается после проверки свободного вращения ротора и готовности нижнего оборудования. Материал из циклона, фильтра или бункера поступает в верхнюю горловину и заполняет открытые ячейки. Мотор-редуктор поворачивает вал, перемещая заполненные секции внутри корпуса.

После прохождения нижней точки содержимое камеры высыпается в приёмный патрубок. Одновременно другая часть ротора перекрывает прямой канал между входом и выходом, поэтому воздушный поток не получает полностью открытого прохода. Освободившаяся ячейка возвращается к зоне загрузки, и цикл повторяется.

Основные этапы работы:

• проверка готовности шнека, самотёка, бункера или другого оборудования, принимающего продукт после затвора;
• пуск мотор-редуктора и контроль направления вращения ротора без подачи материала;
• поступление сыпучего продукта из циклона или накопительной ёмкости в верхние камеры;
• перенос заполненных ячеек к нижнему выпуску при постоянной или заданной частоте вращения;
• самотёчная разгрузка материала и одновременное ограничение воздушного перетока через корпус;
• возврат пустых камер к зоне загрузки и непрерывное повторение рабочего цикла.

При штатной остановке сначала прекращают поступление продукта и дают ротору освободить камеры, после чего отключают привод. Остановка заполненного затвора может затруднить повторный пуск. Перед открытием крышек, очисткой или натяжением цепи питание блокируют, а давление в связанной системе снимают.

1. Для чего шлюзовой затвор устанавливают под циклоном?
Он выводит отделённый продукт через ячейки ротора и одновременно препятствует образованию полностью открытого воздушного канала через нижнюю горловину.
Благодаря этому циклон и пневмотранспортная сеть сохраняют более стабильный режим давления во время непрерывной разгрузки.

2. Какие материалы может пропускать шлюзовой затвор?
Типовое применение связано с мукой, зерном, отрубями, продуктами помола, пылью и иными сухими сыпучими фракциями пищевых и зерноперерабатывающих линий.
Совместимость подтверждают по размеру частиц, абразивности, влажности, склонности к налипанию, температуре и санитарным требованиям.

3. Какие модели серии DHD доступны для подбора?
В линейке представлены DHD 220, DHD 240, DHD 300 и DHD 400. Они отличаются присоединительными и габаритными размерами.
Конкретную модель выбирают по расходу продукта, параметрам воздушной системы, месту монтажа и размерам соседнего оборудования.

4. Может ли шлюзовой затвор работать как дозатор?
При постоянной скорости ротор обеспечивает повторяющуюся объёмную подачу, поэтому может стабилизировать поток между аппаратами.
Однако он не измеряет массу продукта и без весового контроля не заменяет точный дозатор для рецептуры или коммерческого учёта.

5. Каким приводом комплектуется оборудование?
Для моделей указана комплектация мотором и редуктором мощностью 0,75 кВт с частотой вращения 63 об/мин; также возможна поставка без двигателя.
Фактическую схему привода, напряжение, защиту и способ управления подтверждают в спецификации заказа.

6. От чего зависит пропускная способность затвора?
На неё влияют объём камер, скорость ротора, степень их заполнения, насыпная плотность, текучесть продукта, перепад давления и свободная работа нижнего оборудования.
Без этих данных указывать универсальную производительность некорректно, поэтому расчёт выполняют для конкретной технологической точки.

7. Что необходимо предусмотреть при монтаже?
Требуются соосные и герметичные присоединения, прочная опора, доступ к приводу и крышкам, место для обслуживания, а также отсутствие нагрузки от труб или бункера на корпус.
Дополнительно проверяют направление вращения, заземление, защитное ограждение цепи, блокировки и готовность оборудования после нижней разгрузки.

8. Как обслуживать шлюзовой затвор?
По регламенту проверяют цепь и шестерни, редуктор, подшипники, уплотнения, рабочие зазоры, ротор, смотровое стекло и состояние внутренней поверхности корпуса.
Очистку выполняют только после прекращения подачи, снятия давления, отключения питания и блокировки оборудования от случайного запуска.

9. От чего зависит стоимость шлюзового затвора?
Цена формируется по типоразмеру DHD, наличию и исполнению привода, материалам, ротору, уплотнениям, присоединительным переходам, дополнительным датчикам и комплектации.
Финальный расчёт подготавливают после получения данных о продукте, производительности, давлении, месте установки, сопряжённом оборудовании, адресе доставки и перечне работ на объекте.
