Вальцовый станок FUTURE двойной DVS 2x100 / DVS 2x125

FUTURE double DVS 2×100/2×125 является рабочим оборудованием помольного отделения и используется для участков, где одна машина должна обслуживать два технологических прохода. При подборе учитывают не только обозначение модели, но и роль каждого канала в мельничной диаграмме: первичное раскрытие зерна, доработка крупок, размол промежуточных продуктов или работа с возвратными фракциями.
В отличие от одиночного станка, двойная компоновка требует более внимательного расчёта потоков. Оба канала должны получать продукт равномерно, а последующие участки — рассевы, нории, пневмотранспорт и аспирация — должны успевать принимать материал без накопления и обратных перегрузок. Поэтому DVS 2×100/2×125 подбирают как часть всей технологической цепочки, а не как изолированную машину.

Габариты, масса, мощность приводов, точки подключения, состав датчиков, исполнение питающего узла и пневматические параметры фиксируются в проектной спецификации после расчёта. Для реконструкции действующего цеха дополнительно проверяют расстояние до соседнего оборудования, ширину проходов для обслуживания, высоту над станком и возможность безопасной подачи/выгрузки продукта.

Что уточнить перед подбором:

• культуру, влажность, стекловидность и стабильность партий зерна;
• какой переход должен закрывать каждый канал двойного станка;
• расчётный поток продукта по каждому входу и выходу;
• схему рассева, возвратов и дальнейшей транспортировки фракций;
• требования к крупности, выходу муки и допустимой доле переизмельчённых частиц;
• формат управления: локальная панель, централизованная автоматика или комбинированная схема;
• наличие аспирации, пневмотранспорта, сервисных площадок и свободных монтажных зон.

Такой предварительный расчёт помогает выбрать между DVS 2×100 и DVS 2×125 без завышения или недооценки пропускной способности. Для двойного станка особенно важно согласовать нагрузку с последующими операциями: если после одного канала продукт задерживается на рассеве или транспорте, фактическая производительность всей секции будет ниже расчётной.

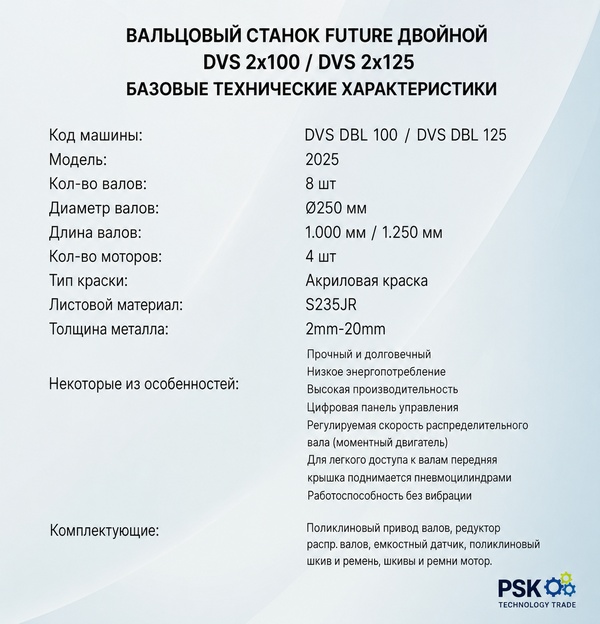

Характеристики:
Код машины: DVS DBL 100 / DVS DBL 125
Модель: 2025
Количество валов: 8 шт.
Диаметр валов: Ø250 мм
Длина валов: 1 000 мм / 1 250 мм
Количество моторов: 4 шт.
Тип краски: Акриловая краска
Листовой материал: S235JR
Толщина металла: 2−20 мм
Некоторые из особенностей:

• Прочный и долговечный
• Низкое энергопотребление
• Высокая производительность
• Цифровая панель управления
• Регулируемая скорость распределительного вала (моментный двигатель)
• Для лёгкого доступа к валам передняя крышка поднимается пневмоцилиндрами
• Работоспособность без вибрации

Комплектующие: Поликлиновый привод валов, редуктор распредвалов, ёмкостный датчик, поликлиновый шкив и ремень, шкивы и ремни мотора

FUTURE DVS 2×100/2×125 построен как двойной рабочий модуль, где две валковые секции объединены в общем корпусе. Такая схема позволяет увеличить число технологических проходов на ограниченной площади и сохранить привычную логику обслуживания с фронтальной стороны. Станок предназначен для длительной промышленной эксплуатации и должен сохранять точность настройки даже при многосменной работе.

Жёсткая стальная конструкция удерживает геометрию валковой группы, а обработанная базовая часть помогает обеспечить параллельность рабочих узлов. Для снижения влияния вибраций в опорных зонах применяются демпфирующие элементы. Валки подбираются и нарезаются по диаграмме мельницы, поэтому один и тот же тип станка может использоваться на разных переходах при правильной настройке зазоров и подачи.

Функциональные особенности FUTURE double:

• пара самостоятельных валковых каналов внутри общего стального корпуса для экономии места в помольном отделении;
• раздельная подача продукта по каналам и возможность настройки каждого потока;
• пневмоуправление положением валковых пар через воздушные клапаны и цилиндры;
• регулировка количества продукта заслонкой над питающим узлом;
• цифровая регулировка подачи с контролем параметров с панели оператора;
• передние регулировочные рычаги и зубчатый механизм для точной выставки зазора;
• амперметр для контроля нагрузки во время работы;
• прозрачная смотровая зона на входе для наблюдения за потоком продукта;
• встроенные щётки в нижней части корпуса для очистки поверхности валков;
• подъёмная передняя панель на пневмоцилиндрах для доступа к валковой зоне.

В рабочем режиме датчики фиксируют наличие продукта во входной зоне. Когда поток достигает необходимого уровня, пневматическая система переводит валки в рабочее положение, а питающий механизм равномерно распределяет материал. После прекращения подачи клапаны снова размыкают валки и останавливают распределительный узел, что снижает холостой износ и помогает защитить рабочие поверхности.

Выбор между DVS 2×100 и DVS 2×125
DVS 2×100 выбирают для компактных мельничных схем, где требуется совместить две операции в одном корпусе и сохранить удобный доступ к обслуживанию. DVS 2×125 подходит для участков с более высокой нагрузкой, где важна увеличенная рабочая ширина и возможность пропускать больший поток продукта без перегрузки отдельного канала.

Сервисная доступность имеет практическое значение. Подъёмная передняя крышка, прозрачная зона контроля, щёточная очистка и фронтальная регулировка сокращают время осмотра, настройки и планового регламента. Для производственных линий это особенно значимо, поскольку линий, где остановка одного станка влияет сразу на два технологических прохода.

Мукомольные вальцовые станки FUTURE double выбирают тогда, когда предприятию нужно увеличить технологическую плотность помольного отделения и при этом сохранить управляемый, точный размол. Один корпус закрывает две рабочие позиции, снижает потребность в дополнительной площади и упрощает компоновку при модернизации действующей линии.

Ключевые преимущества:

• две валковые зоны в единой станине для компактного размещения оборудования;
• возможность использовать каналы на разных переходах одной мельничной диаграммы;
• пневмоуправление положением валковых пар для безопасного перехода между рабочим и разомкнутым положением;
• цифровая корректировка подачи и контроль нагрузки в процессе работы;
• точная фронтальная настройка зазора без длительного доступа к задней части оборудования;
• подбор поверхности валков под сырьё, сорт муки и назначение перехода;
• наблюдение за продуктом во входной зоне и быстрая проверка равномерности загрузки;
• очистка валков щётками для стабильной рабочей поверхности;
• меньше монтажных точек по сравнению с установкой двух отдельных станков;
• удобство включения в автоматизированные и полуавтоматические мукомольные линии.

Практический эффект двойной компоновки проявляется не только в экономии места. За счёт объединения двух технологических каналов проще выстроить компактный маршрут продукта, сократить лишние перегрузки и рационально организовать обслуживание. При правильном расчёте такая машина помогает удерживать стабильный помол на промышленной нагрузке и снижает риск разбалансировки между соседними переходами.
В конструкции могут закладываться подшипниковые модули NACHI/FAG/NSK, ремни Beltplus или Megadyne и пневматика FESTO. Итоговая комплектация зависит от проекта, но задача остаётся общей: обеспечить ресурс, стабильность настройки и надёжность работы в составе мельничного комплекса.

Работа FUTURE double строится вокруг двух управляемых потоков. Исходный продукт, крупка или возврат подаются к приёмным зонам машины, где датчики контролируют наличие продукта. Далее питающий узел распределяет материал между валками, а оператор задаёт требуемую подачу и рабочий зазор в соответствии с задачей конкретного перехода.

Последовательность работы:

1. Подача продукта. Очищенное зерно, крупка или возвратная фракция поступают в приёмную часть станка.
2. Контроль входа. Датчики подтверждают наличие материала и предотвращают работу валков без нагрузки.
3. Запуск распределения. При достижении заданного уровня продукт направляется к питающему механизму.
4. Настройка потока. Заслонка регулирует количество материала, поступающего в каждую валковую секцию.
5. Перевод в рабочее положение. Пневматика подводит рабочие органы в заданное положение.
6. Размол. Валки выполняют контролируемое измельчение в соответствии с насечкой, зазором и скоростью подачи.
7. Очистка валковой зоны. Щёточные элементы снимают налипающие частицы и помогают поддерживать стабильную фракцию.
8. Передача на следующий этап. Размолотый продукт уходит на рассев, возврат или дальнейшую транспортировку.
9. Размыкание валков. После прекращения подачи пневматика выводит валки из рабочего положения.
10. Контроль оператором. Панель и амперметр помогают отслеживать нагрузку и корректировать режимы.

Для устойчивой работы двойного станка важна синхронизация с остальными узлами мельницы. Если подача идёт рывками, аспирация не справляется с пылью или транспорт после станка перегружен, оба канала могут работать нестабильно. Поэтому при внедрении DVS 2×100/2×125 проверяют не только машину, а полную цепочку: подготовку сырья, рассев, возвраты, пневмотранспорт и обслуживание.

1. Где применяют FUTURE DVS 2×100/2×125?
Оборудование выбирают для мельниц, которым требуется установить две рабочие операции в ограниченной зоне и сохранить точный контроль размола. Его применяют в новых линиях, при реконструкции помольных отделений, на дранных и размольных системах, а также на участках доработки крупок и фракций, возвращаемых после рассева.

2. Чем исполнение double отличается от одиночного станка FUTURE?
Главное отличие — объединение двух валковых зон в общей раме. Это позволяет экономить площадь, уменьшать количество отдельных монтажных позиций и закрывать пару технологических задач одной машиной. При этом каждый канал должен быть согласован с подачей, рассевом и дальнейшей транспортировкой продукта.

3. Когда выбирать DVS 2×100, а когда DVS 2×125?
DVS 2×100 рационален для компактных линий и участков с умеренной нагрузкой, где важна плотная компоновка. DVS 2×125 применяют при повышенном потоке продукта и необходимости увеличить рабочую ширину валков. Окончательный выбор делают после расчёта диаграммы помола и фактической загрузки каждого канала.

4. Какие культуры можно перерабатывать на FUTURE double?
Оборудование применяют для пшеницы, ржи, кукурузы, овса, ячменя и других культур, если они прошли очистку и подготовку в соответствии с технологической схемой. На практике настройки зависят от влажности партии, стекловидности, засорённости, состояния оболочки и требуемой фракции после размола.

5. Почему важна предварительная очистка зерна?
Камни, металл и крупные посторонние примеси ускоряют износ рабочих поверхностей и могут вызвать аварийные остановки. Перед подачей на станок сырьё предварительно очищают, отделяют камни, удаляют металлические частицы и доводят по влажности. Только в этом случае валки работают в расчётном режиме, а качество помола остаётся предсказуемым.

6. Можно ли установить станок в существующую мельницу?
Да, но перед поставкой нужно проверить место установки, высоту и ширину проходов, направление потоков, подключение к пневмотранспорту, рассевам, аспирации и системе управления. Для формата double особенно важно убедиться, что последующие узлы смогут принять продукт сразу с двух каналов без накопления и перегрузок.

7. Как регулируется качество размола?
На результат влияют зазор между валками, насечка, скорость и равномерность подачи, влажность зерна, состояние рабочих поверхностей и задача конкретного перехода. Оператор контролирует режимы через панель, а технолог задаёт параметры в соответствии с диаграммой мельницы и требуемым фракционным составом.

8. Что влияет на стоимость FUTURE DVS 2×100/2×125?
Бюджет зависит от выбранной модификации, исполнения валков, насечки, состава привода, уровня цифрового управления, пневматической комплектации, условий встраивания и объёма монтажных работ. Финальная стоимость определяется после технического задания и оценки производственной площадки.
