Вальцовый станок FUTURE+ серия DVS 100

FUTURE+ DVS 100 подбирается не только по названию модели. Для корректного включения в мельничную схему учитывают ширину рабочей зоны, диаметр валков, параметры пневматики, высоту корпуса, монтажные расстояния и доступность узлов для обслуживания. Эти данные нужны технологу, проектировщику и службе эксплуатации ещё до размещения заказа.

В конструкции применена схема с четырьмя валками. Такой подход позволяет распределить нагрузку между рабочими поверхностями, удерживать заданное положение валковой группы и получать более стабильный фракционный состав при длительной работе. Метровая зона обработки удобна для линий, где важен баланс между производственным ресурсом и компактным размещением оборудования.
На разных участках мельницы FUTURE+ DVS 100 может выполнять разные задачи. В начале помольной схемы станок помогает раскрывать зерно и отделять эндосперм, а на последующих переходах дорабатывает крупки или возвратные продукты. Поэтому параметры валков и зазоры не выбирают абстрактно: они связываются с диаграммой конкретной мельницы.

Что важно учесть при чтении таблицы:

• четырёхвалковая компоновка остаётся базовой для обоих вариантов;
• диаметр выбирают исходя из нагрузки, продукта на входе и требуемого режима размола;
• метровая длина рабочей поверхности задаёт полезную ширину контакта материала с валками;
• пневматический контур на 6 bar отвечает за перевод валковой группы между рабочим и разомкнутым положением;
• буквенные обозначения размеров применяются при планировке места установки, сервисных проходов и присоединения к соседним узлам;
• насечка валков, питающий узел и подключение к управлению фиксируются в проектной спецификации.

Перед монтажом необходимо проверить свободную высоту цеха, фронтальный доступ для оператора, место для снятия и обслуживания узлов, направление входящего и выходящего продукта, наличие пневмосети, электропитания, аспирационных точек и транспортных трасс.

Такой предварительный расчёт помогает не только правильно поставить станок, но и избежать ситуаций, когда производительность ограничивается не валковой группой, а неудобной компоновкой, перегруженным рассевом или недостаточной связью с пневмотранспортом.

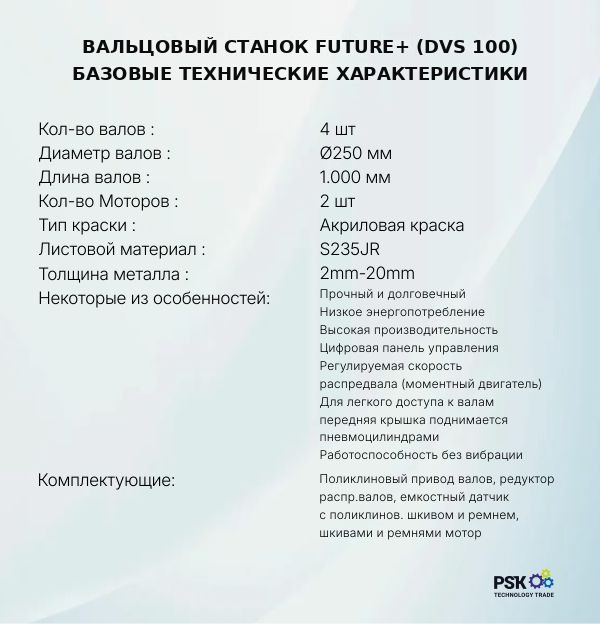

Характеристики:
Количество валов: 4 шт.
Диаметр валов: Ø250 мм
Длина валов: 1 000 мм
Количество моторов: 2 шт.
Тип краски: Акриловая краска
Листовой материал: S235JR
Толщина металла: 2−20 мм
Некоторые из особенностей:

• Прочный и долговечный
• Низкое энергопотребление
• Высокая производительность
• Цифровая панель управления
• Регулируемая скорость распредвала (моментный двигатель)
• Для лёгкого доступа к валам передняя крышка поднимается пневмоцилиндрами
• Работоспособность без вибрации

Комплектующие: Поликлиновый привод валов, редуктор распредвалов, ёмкостный датчик с поликлином, шкивом и ремнём, шкивами и ремнями мотора

FUTURE+ DVS 100 — это вальцовый узел для промышленной технологической линии, где качество помола зависит от согласованной работы нескольких участков. Машина не заменяет весь мельничный комплекс, а входит в его помольную часть: принимает поток, дозирует его перед валками, измельчает продукт и передаёт материал на последующий рассев или другой переход.

Модель с индексом DVS 100 рациональна там, где нужна метровая рабочая ширина и при этом нельзя перегружать помещение крупногабаритным оборудованием. Такой формат подходит для новых производств среднего класса, модернизации действующих мельниц, установки дополнительного перехода или замены изношенного станка без полной перестройки здания.

FUTURE+ DVS 100 рассчитан на сменную эксплуатацию в условиях, где станок должен сохранять точность настройки даже при длительной нагрузке. Основное внимание в конструкции уделено жёсткости корпуса, стабильному положению валков, понятной регулировке и быстрому доступу к рабочей зоне.

Вальцовый станок такого типа не выполняет случайное дробление продукта. Он работает в технологической последовательности: принимает подготовленный поток, дозирует его, проводит размол и отправляет материал на следующий этап. Поэтому для модели FUTURE+ особенно важны равномерная подача, надёжное пневматическое управление и возможность быстро корректировать режимы при изменении сырья.

Состав и особенности узлов:

• панель оператора применяется для наблюдения за режимами и настройки подачи;
• распределительный механизм выравнивает продукт перед входом в валковую зону;
• стальной корпус рассчитан на регулярную промышленную нагрузку;
• точно обработанная база помогает сохранять геометрию валковой группы;
• упругие элементы в местах опоры уменьшают влияние вибраций на качество размола;
• поверхность валков и насечка подбираются под конкретный переход мельницы;
• пневмоклапаны переводят рабочие органы из разомкнутого состояния в рабочее и обратно;
• регулировочный механизм позволяет выставлять зазор под сырьё и требуемую фракцию;
• контроль нагрузки помогает заметить перегрузку до появления технологического сбоя;
• смотровая зона на входе облегчает проверку равномерности подачи;
• передняя часть корпуса обеспечивает доступ для осмотра и очистки;
• щётки снимают налипающие частицы с поверхности валков во время работы.

Такая конструкция позволяет использовать станок на разных переходах без изменения всей логики помольного отделения. При смене партии зерна оператор может корректировать зазор и подачу, а технолог — уточнять режим с учётом влажности, стекловидности и состояния промежуточных фракций.

Сервисная доступность имеет практическое значение. Чем быстрее персонал может проверить валки, щётки, подшипниковые зоны и привод, тем меньше простоев возникает при плановом обслуживании. Поэтому FUTURE+ DVS 100 подходит для предприятий, где оборудование должно быть не только производительным, но и удобным в ежедневной эксплуатации.

Уровень автоматизации выбирается под проект. Станок может поставляться с базовой панелью, расширенной индикацией или с подготовкой к включению в систему управления линии. Конкретная схема согласуется с составом мельничного комплекса и требованиями заказчика.

В состав поставки могут входить комплектующие промышленного класса: подшипниковые узлы, ременные передачи, приводные и пневматические элементы. Выбор этих компонентов влияет на ресурс, ремонтопригодность и устойчивость работы при регулярной нагрузке.

Мукомольные вальцовые станки FUTURE+ DVS 100 подходят для линий, где требуется усилить помольный участок без избыточного увеличения габаритов оборудования. Станок помогает точнее управлять процессом, уменьшать перепады качества и поддерживать устойчивый режим при регулярной работе с разными партиями зерна.

Сильные стороны модели:

• четыре рабочих валка для распределения усилия;
• полезная ширина обработки один метр;
• два варианта диаметра — 250 и 300 мм;
• настройка зазора под задачу конкретного перехода;
• пневматическое размыкание при остановке продукта;
• жёсткая конструкция для снижения вибраций;
• смотровая зона для контроля входящего потока;
• возможность отслеживать изменение нагрузки;
• удобное обслуживание валков, щёток и приводных элементов;
• подготовка рабочей поверхности под технологическую диаграмму;
• использование при строительстве новых линий и реконструкции действующих мельниц.

Эффективность станка раскрывается только в составе правильно рассчитанной линии. Если транспортировка, рассев или возвратные потоки работают нестабильно, нагрузка на валки меняется, а качество фракции становится менее предсказуемым. Поэтому FUTURE+ DVS 100 подбирают вместе с анализом всей секции помола.

Комплектующие и ресурс
Для нагруженных узлов могут использоваться промышленные подшипники, ременные передачи, приводные элементы и компоненты пневмосистемы. Их подбор влияет на срок службы, удобство ремонта и стабильность работы в сменном режиме.

Рабочий процесс FUTURE+ DVS 100 начинается с поступления продукта во входную часть корпуса. Материал распределяется перед валками, после чего попадает в рабочую зону с заданным зазором. Настройка подбирается так, чтобы продукт измельчался равномерно и не перегружал отдельные участки поверхности.

Если поток идёт рывками, ухудшается качество помола и растёт нагрузка на привод. Поэтому стабильность работы зависит не только от самого станка, но и от подачи с предыдущего участка, состояния транспортного оборудования, эффективности рассева и корректной подготовки зерна.

Когда продукт перестаёт поступать, пневматика размыкает валки и защищает рабочие поверхности от холостого трения. После появления потока станок снова переводится в рабочее положение. Это помогает снизить износ и удерживать безопасный режим эксплуатации.

Основные шаги процесса:

• сырьё или промежуточная фракция поступает после предыдущего узла линии;
• питающий механизм стабилизирует поток перед валками;
• система переводит рабочие органы в заданное положение;
• зазор и подача удерживаются в соответствии с выбранным режимом;
• материал проходит через валковую группу и получает требуемую степень измельчения;
• очистительные щётки снимают частицы с рабочей поверхности;
• после выхода продукт направляется к рассеву, возврату или следующему переходу;
• при отсутствии потока валки разводятся, а подача останавливается.

1. Какую функцию выполняет этот станок?
Он измельчает подготовленное зерно или промежуточные фракции в составе помольной линии. После обработки продукт передаётся на рассев, повторный переход или дальнейшую технологическую операцию.

2. Почему выбрана серия DVS 100?
Это исполнение рассчитано на рабочую зону длиной один метр. Его выбирают там, где требуется промышленная точность при компактном размещении и удобной интеграции в существующее помещение.

3. Какие валки доступны для этой модели?
Возможны варианты с диаметром 250 и 300 мм. Конкретный диаметр выбирается по нагрузке, типу сырья, месту станка в помольной схеме и желаемой степени измельчения.

4. Где его ставят в помольной схеме?
Станок может работать на начальных системах раскрытия зерна, на размольных переходах и при обработке возвратных продуктов. Точное место определяется технологической диаграммой.

5. От чего зависит реальная производительность?
На неё влияют свойства зерна, равномерность подачи, влажность, состояние валков, параметры зазора, работа рассева, аспирации и транспортного оборудования.

6. Можно ли подавать зерно без очистки?
Нет. Минеральные, металлические и крупные сорные включения ускоряют износ и могут повредить рабочие поверхности. Перед помолом сырьё должно пройти очистку и магнитную защиту.

7. Для чего нужна пневматика?
Пневматический контур переводит валки в рабочее или разомкнутое положение. Это снижает холостое трение при остановке подачи и помогает защищать рабочие органы от лишнего износа.

8. Подходит ли станок для модернизации?
Да, но перед поставкой нужно проверить монтажное место, подключение к пневмосети и электрике, трассы транспорта, аспирацию, сервисные зоны и совместимость с рассевом.

9. Что чаще всего нарушает стабильность размола?
Проблемы возникают при нестабильной влажности зерна, неправильном зазоре, изношенной насечке, рывках подачи, слабой очистке и перегрузке следующего участка линии.

10. Как формируется цена FUTURE+ DVS 100?
Цена зависит от диаметра валков, исполнения рабочей поверхности, состава управления, пневматики, поставки и пусконаладки.
