Панели управления ПЛК для мукомольного производства

Архитектуру определяют не только количеством механизмов, но и расстояниями между ними, плотностью сигналов и требуемой автономностью участков. Компактный объект может работать от одного контроллера, тогда как протяжённая линия удобнее строится на распределённых станциях ввода-вывода или нескольких координируемых ПЛК.

При подборе оценивают быстродействие программы, объём памяти, число резервных каналов, поддержку аналоговых сигналов, сетевые интерфейсы, требования к журналам и возможность безопасного обновления. Контроллер выбирают с запасом для диагностических функций и будущего расширения, но без необоснованного усложнения системы.

До изготовления согласуют функциональное описание, перечень сигналов, структуру экранов HMI, уровни доступа, протоколы обмена, правила именования, формат архивов и сценарии при потере связи. Эти документы позволяют однозначно проверить программу на стенде и упростить дальнейшее сопровождение на объекте.

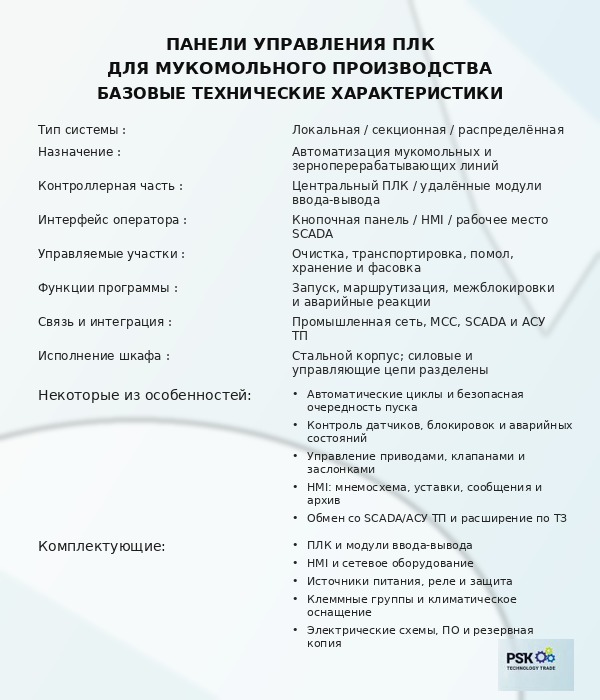

Характеристики:
Тип системы: локальная / секционная / распределённая
Назначение: автоматизация мукомольных и зерноперерабатывающих линий
Контроллерная часть: центральный ПЛК / удалённые модули ввода-вывода
Интерфейс оператора: кнопочная панель / HMI / рабочее место SCADA
Управляемые участки: очистка, транспортировка, помол, хранение и фасовка
Функции программы: запуск, маршрутизация, межблокировки и аварийные реакции
Связь и интеграция: промышленная сеть, MCC, SCADA и АСУ ТП
Исполнение шкафа: стальной корпус; силовые и управляющие цепи разделены
Некоторые из особенностей:

• Автоматические циклы и безопасная очерёдность пуска
• Контроль датчиков, блокировок и аварийных состояний
• Управление приводами, клапанами и заслонками
• HMI: мнемосхема, уставки, сообщения и архив
• Обмен со SCADA/АСУ ТП и расширение по ТЗ

Комплектующие:

• ПЛК и модули ввода-вывода
• HMI и сетевое оборудование
• Источники питания, реле и защита
• Клеммные группы и климатическое оснащение
• Электрические схемы, ПО и резервная копия

Современный мукомольный завод зачастую включает в состав мукомольного оборудования ПЛК-панель. Их собирают в металлическом промышленном шкафу, где управляющую электронику отделяют от силовых и помехообразующих цепей. Компоновка должна обеспечивать охлаждение, доступ к диагностическим индикаторам, понятную маркировку и безопасное подключение полевых кабелей.

Основные конструктивные и программные особенности:

• программируемый логический контроллер циклически считывает входы, исполняет алгоритм и обновляет выходные команды в пределах заданного времени;
• модули ввода-вывода согласуют контроллер с концевыми выключателями, датчиками, кнопочными постами, измерительными преобразователями и исполнительными устройствами;
• операторская панель HMI предоставляет мнемосхемы, выбор разрешённых режимов, изменение уставок, просмотр сообщений и подтверждение аварий;
• промышленные коммутаторы и коммуникационные модули организуют обмен между шкафами, удалёнными станциями, SCADA и другими информационными системами;
• разделение пользовательских ролей ограничивает доступ к рецептам, сервисным командам и критическим параметрам в соответствии с полномочиями персонала;
• источники бесперебойного питания либо резервирование отдельных цепей могут обеспечить корректное завершение операций и сохранение данных при пропадании сети;
• фильтрованная вентиляция, кондиционирование или обогрев выбираются по тепловому расчёту, запылённости и температуре места установки;
• документация включает электрические схемы, список сигналов, описание алгоритма, резервную копию проекта и инструкции по восстановлению системы.

В эксплуатации контролируют температуру шкафа, состояние вентиляции, качество питания, сетевые соединения, журнал диагностических сообщений и свободный объём памяти. Перед изменением программы создают актуальную резервную копию и фиксируют версию, чтобы при необходимости можно было вернуть проверенное состояние.

Изменение адресов, сетевой структуры, уставок защит или логики без анализа последствий способно нарушить работу нескольких участков одновременно. Поэтому доступ к инженерным функциям ограничивают, а любые доработки сначала проверяют на тестовом стенде либо в согласованном сервисном режиме.

После подачи питания контроллер запускает внутреннюю диагностику, проверяет доступность модулей и устанавливает выходы в предусмотренное безопасное состояние. Далее программа считывает датчики, команды оператора и сигналы готовности смежных систем, формируя текущую модель технологического процесса.
Каждый цикл ПЛК выполняет логические проверки, таймеры, счётчики, вычисления и межблокировки. Если все разрешающие условия соблюдены, команда передаётся исполнительному механизму; при несоответствии система удерживает выход, выдаёт диагностическое сообщение или переводит участок в безопасный режим.

Последовательность рабочего процесса:

• инициализация контроллера, модулей связи и операторских терминалов с проверкой критических ошибок перед включением оборудования;
• получение задания, выбор маршрута либо рецепта и подтверждение готовности принимающих ёмкостей, аспирации и транспортных механизмов;
• автоматический запуск взаимосвязанных агрегатов в технологически безопасной очередности с контролем обратных сигналов;
• непрерывная обработка измеряемых параметров, корректировка разрешённых уставок и визуализация состояния процесса на HMI;
• регистрация отклонения, выполнение запрограммированной реакции и локализация участка, на котором возникла неисправность;
• упорядоченная остановка, освобождение транспортных путей и сохранение предусмотренных счётчиков, событий и результатов задания.

Алгоритмы различаются по участкам. Для силосов важны исключение несовместимых маршрутов и контроль переполнения, для дозирования — точная последовательность набора компонентов, для помола — готовность аспирации и транспорта, а для фасовки — обмен разрешениями с весами и упаковочными механизмами. Поэтому универсальная программа без привязки к объекту не заменяет инженерное проектирование.

ПЛК-панель объединяет измерение, вычисление, управление и визуализацию в единой программно-аппаратной системе. Она делает технологическую логику повторяемой: одинаковые исходные условия приводят к одинаковой последовательности команд, а причины отклонений становятся доступнее для анализа.

Ключевые преимущества ПЛК-панелей:

• автоматизируют сложные последовательности и уменьшают зависимость результата от ручного переключения множества механизмов;
• позволяют централизованно видеть состояние линии, контролировать маршруты и получать подробные сообщения о нарушенных условиях;
• поддерживают гибкое изменение алгоритмов при модернизации оборудования без полной перестройки всей шкафной части;
• обеспечивают сбор технологической информации для журналов, трендов, расчёта наработки и последующего анализа производства;
• разделяют обычные предупреждения, технологические блокировки и аварийные отключения, помогая персоналу быстрее выбрать правильное действие;
• масштабируются от автономного участка до распределённой системы с несколькими контроллерами и единым диспетчерским уровнем;
• поддерживают удалённые модули ввода-вывода и сетевой обмен, сокращая количество длинных сигнальных кабелей на протяжённых объектах;
• создают основу для интеграции оборудования с SCADA и АСУ ТП при согласованной сетевой архитектуре и политике информационной безопасности.

Практический эффект проявляется в сокращении ошибочных действий, более быстром поиске причины остановки и стабильном исполнении утверждённых режимов. Архив событий помогает восстановить последовательность произошедшего, а счётчики наработки позволяют планировать обслуживание по фактической эксплуатации.

Экономический результат зависит от глубины автоматизации и качества внедрения. Рациональный проект автоматизирует операции, которые влияют на безопасность, непрерывность потока и качество продукта, сохраняя понятный ручной режим для наладки и обслуживания. Избыточное количество экранов и функций без производственной необходимости усложняет сопровождение.

1. Что представляет собой панель управления ПЛК?
Это промышленный шкаф с программируемым контроллером и интерфейсными модулями, который получает сигналы оборудования и выполняет заложенный алгоритм управления.
Состав панели определяется задачами участка, количеством каналов, типами приводов и требуемым обменом с другими системами.

2. Чем ПЛК-панель отличается от обычной панели управления?
Обычная панель может выполнять локальные команды на релейно-контакторной логике, тогда как ПЛК-панель предназначена для программируемых последовательностей, вычислений и развитой диагностики.
Силовая коммутация при этом может находиться в том же шкафу либо в отдельной MCC-панели по принятой архитектуре.

3. Можно ли управлять всей мельницей от одного ПЛК?
Технически это возможно для компактной линии, однако крупный объект часто разделяют на функциональные зоны с удалёнными модулями или несколькими контроллерами.
Решение зависит от расстояний, количества сигналов, требований к отказоустойчивости и допустимых последствий остановки одного узла.

4. Какие данные отображаются на HMI?
На экранах показывают состояние механизмов, выбранные маршруты, уровни, измеряемые параметры, уставки, предупреждения, аварии и доступные оператору команды.
Состав экранов и права изменения параметров утверждают до программирования, чтобы интерфейс соответствовал реальному регламенту работы.

5. Поддерживается ли подключение к SCADA или АСУ ТП?
Да, при наличии согласованного протокола, структуры тегов, сетевых адресов и правил разграничения команд между локальным и верхним уровнем.
До интеграции определяют, какие данные только читаются, какие команды разрешены дистанционно и как система действует при потере связи.

6. Что происходит при отказе датчика?
Реакция задаётся программой: система может сформировать предупреждение, запретить конкретную операцию, использовать резервный сигнал или остановить связанный участок.
Выбор стратегии зависит от критичности параметра и должен быть описан в функциональном задании, а не определяться случайно во время эксплуатации.

7. Можно ли расширить панель после запуска?
Расширение возможно при наличии свободных каналов, резерва питания, места в шкафу, достаточной производительности контроллера и подходящей сетевой архитектуры.
Перед добавлением оборудования проверяют программу, электрические нагрузки, тепловой режим, адресацию и актуализируют исполнительную документацию.

8. Как обслуживать ПЛК-панель?
Необходимо очищать вентиляционные элементы, проверять питание и соединения, контролировать сообщения диагностики, состояние сетей и актуальность резервных копий.
Работы с электрической частью и программой выполняет квалифицированный персонал по утверждённой процедуре с фиксацией внесённых изменений.

9. От чего зависит стоимость панели управления ПЛК?
Цена связана с количеством сигналов, выбранной платформой контроллера, составом HMI, сетевыми интерфейсами, объёмом программирования, архивами, резервированием и шкафным исполнением.
Для расчёта требуются технологическая схема, перечень механизмов и датчиков, описание режимов, требования к визуализации, интеграции, монтажу, испытаниям и месту эксплуатации.
